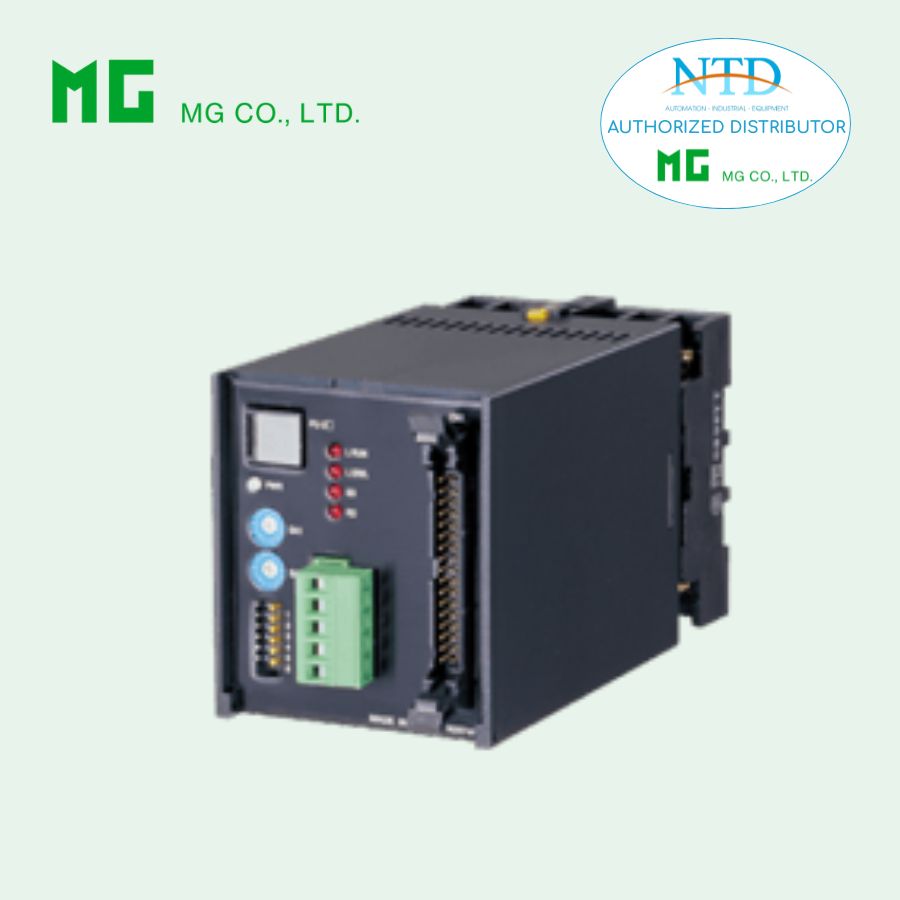

MÔ-ĐUN ANALOG I/O T-Link 60F CỦA MG (M-SYSTEM)

60F – MÔ-ĐUN ANALOG I/O T-Link – MG (M-SYSTEM)

Mô tả

60F là mô-đun Analog I/O thuộc dòng 60-UNIT Series Field Network Modules của MG (M-System).

👉 Dùng để kết nối tín hiệu analog từ/đến các module 10-RACK hoặc 18-RACK với mạng T-Link (Fuji Electric)
👉 Giúp giảm dây tín hiệu và nguồn trong tủ điều khiển
👉 Phù hợp cho hệ thống PLC Fuji Electric MICREX-F

Thông số kỹ thuật chính

1. Chức năng

• Giao tiếp giữa:

  • Module I/O analog (10-RACK / 18-RACK)

  • Mạng truyền thông T-Link

• Hỗ trợ:

  • Analog Input

  • Analog Output

• Dùng cho hệ thống multi-drop T-Link

2. Cấu hình model

Model: 60F-16[I/O]-[Nguồn][Option]

Ví dụ: 60F-161-K/Q

• Số kênh:

  • 16 kênh (cố định)

• Loại I/O:

  • 1: Input

  • 2: Output

• Nguồn:

  • K: 85–132 VAC

  • R: 24 VDC

• Option:

  • /C01: phủ silicone

  • /C02: phủ polyurethane

  • /C03: phủ cao su

  • /S01: terminal inox

3. Truyền thông T-Link

• Kiểu mạng: Multi-drop

• Truyền thông: Half-duplex

• Tốc độ: 500 kbps

Cáp & khoảng cách:

• KPEV-SB 0.75 mm² → 700 m

• T-KPEV-SB 1.25 mm² → 1000 m

• Địa chỉ trạm: 00 – 99 (rotary switch)

4. Giới hạn hệ thống

• Tối đa: 32 thiết bị T-Link

• Bộ nhớ PLC:

  • Giới hạn: 100 word

• Module 16 I/O:

  • Chiếm: 16 word

👉 Cần tính toán vùng nhớ khi cấu hình hệ thống

5. Chỉ thị trạng thái

• Power LED (xanh)

• L RUN: hoạt động bình thường

• L ERR: lỗi truyền thông

• L I/O: hoạt động I/O

• L COM: truyền thông T-Link

6. Ngõ vào Analog (Input)

• Dải tín hiệu: 1 – 5 V DC

• Điện trở đầu vào: ≥ 1 MΩ

Yêu cầu:

• Phải dùng module cách ly (isolated)

• Không dùng loại không cách ly (10BW, 18BW)

Chuyển đổi A/D:

• 0 – 100% → 0 – 10000 (hex: 0000 – 2710)

• Dải mở rộng:

  • -15% → +115% → -1500 → +11500

7. Ngõ ra Analog (Output)

• Dải tín hiệu: 1 – 5 V DC

• Tải tối thiểu: 20 kΩ

• Khi mất truyền thông: giữ giá trị cuối

Chuyển đổi D/A:

• 0 – 100% → 0 – 10000

• Dải mở rộng: -15% đến +115%

⚠️ Yêu cầu:

• Output phải qua signal conditioner cách ly

8. Kết nối & phần cứng

• Kiểu module: Plug-in

• T-Link: terminal Euro

• I/O: connector 34-pin (Omron XG4A)

• Nguồn: terminal vít M3.5

• Vỏ: nhựa chống cháy

9. Nguồn & tiêu thụ

• AC: ~3 VA

• DC: ~4 W (160 mA @24V)

10. Môi trường hoạt động

• Nhiệt độ: -5 ~ +55°C

• Độ ẩm: 30 – 90% RH

• Môi trường: không ăn mòn, ít bụi

Lắp đặt:

• DIN rail hoặc gắn panel

Khối lượng: ~450 g

11. Hiệu năng

• Độ chính xác A/D: ±0.1%

• Độ chính xác D/A: ±0.1%

• Hệ số nhiệt: ±0.015%/°C

• Chịu mất điện: ≤ 10 ms

12. Cách ly & an toàn

• Điện trở cách điện: ≥ 100 MΩ (500 VDC)

• Chịu điện áp:

  • 1500 VAC (I/O ↔ T-Link ↔ nguồn)

  • 2000 VAC (so với FG1)

Ứng dụng

• Hệ thống Remote Analog I/O qua T-Link

• PLC Fuji Electric MICREX-F

• Hệ thống điều khiển phân tán

• Thu thập dữ liệu analog trong nhà máy

Ưu điểm nổi bật

• Tích hợp trực tiếp với T-Link (Fuji Electric)

• Khoảng cách truyền xa (tới 1000 m)

• Giảm dây tín hiệu trong tủ

• Độ chính xác cao (±0.1%)

• Phù hợp hệ thống Fuji

Lưu ý quan trọng

⚠️ Giới hạn 32 thiết bị trên mạng
⚠️ Giới hạn vùng nhớ 100 word
⚠️ Phải dùng module analog cách ly
⚠️ Output cần bộ cách ly tín hiệu ngoài

Gợi ý hệ thống

• PLC Fuji MICREX-F

• Module 60F (Analog Remote I/O)

• Rack I/O 10-RACK / 18-RACK

• Cảm biến analog (qua signal conditioner)

👉 Phù hợp cho hệ thống điều khiển analog qua mạng T-Link trong nhà máy Fuji Electric
