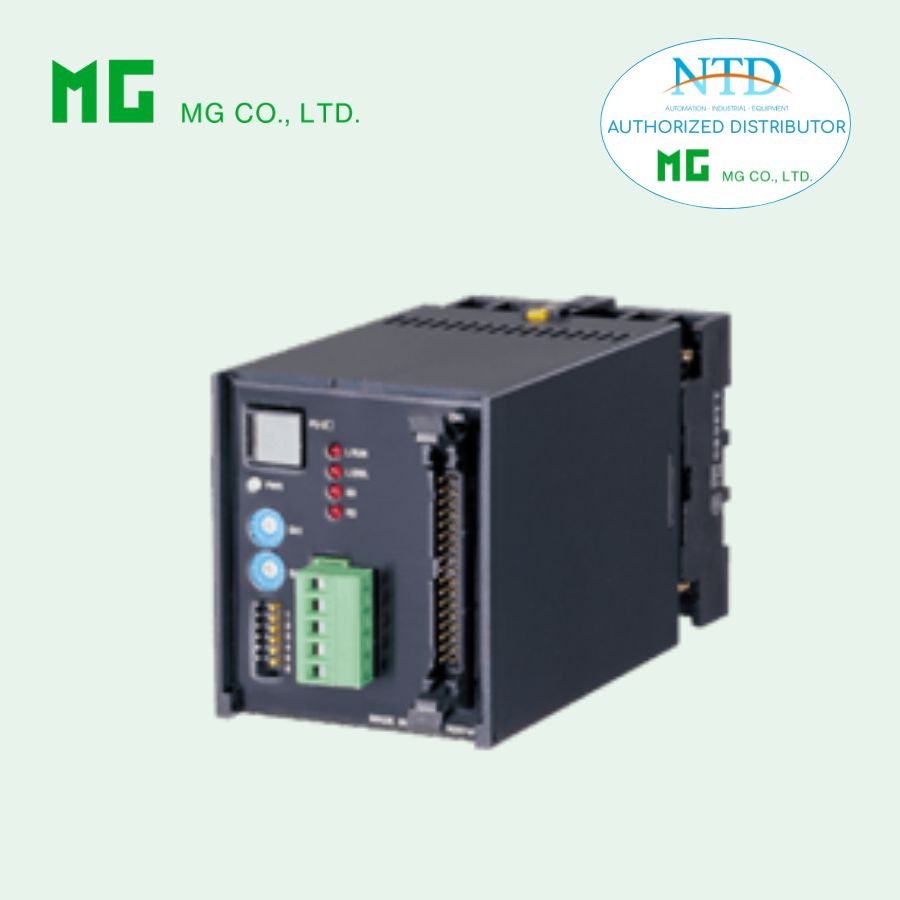

MÔ-ĐUN ANALOG I/O Modbus (RS-485) 60M CỦA MG (M-SYSTEM)

60M – MÔ-ĐUN ANALOG I/O Modbus (RS-485) – MG (M-SYSTEM)

Mô tả

60M là mô-đun Analog I/O thuộc dòng 60-UNIT Series Field Network Modules của MG (M-System).

👉 Dùng để kết nối tín hiệu analog từ/đến các module 10-RACK hoặc 18-RACK với mạng Modbus RS-485
👉 Giúp giảm dây tín hiệu và tối ưu wiring trong tủ điều khiển
👉 Phù hợp cho hệ thống SCADA, PLC, BMS sử dụng Modbus RTU/ASCII

Thông số kỹ thuật chính

1. Chức năng

• Giao tiếp giữa:

  • Module I/O analog (10-RACK / 18-RACK)

  • Mạng truyền thông Modbus RS-485

• Hỗ trợ:

  • Analog Input

  • Analog Output

• Cho phép:

  • Cấu hình qua Modbus hoặc thiết bị cầm tay

2. Cấu hình model

Model: 60M-16[I/O]-[Nguồn][Option]

Ví dụ: 60M-161-K/Q

• Số kênh:

  • 16 kênh (cố định)

• Loại I/O:

  • 1: Input

  • 2: Output

• Nguồn:

  • K: 85–132 VAC

  • R: 24 VDC

• Option:

  • /C01: phủ silicone

  • /C02: phủ polyurethane

  • /C03: phủ cao su

  • /S01: terminal inox

3. Truyền thông Modbus (RS-485)

• Chuẩn: TIA/EIA-485-A

• Chế độ:

  • Modbus RTU (Binary)

  • Modbus ASCII

• Cài đặt qua DIP switch:

  • Baud rate:

    • 4800

    • 9600

    • 19.2 kbps

    • 38.4 kbps

  • Parity:

    • None / Even / Odd

• Địa chỉ node:

  • 01 – F7 (rotary switch)

4. Chỉ thị trạng thái

• Power LED (xanh)

• L RUN: sáng khi nhận dữ liệu (~10s)

• L ERR: lỗi truyền thông (CRC, parity, frame…)

• SD: truyền dữ liệu

• RD: nhận dữ liệu

5. Ngõ vào Analog (Input)

• Dải tín hiệu: 1 – 5 V DC

• Điện trở đầu vào: ≥ 1 MΩ

Yêu cầu:

• Phải dùng module cách ly (isolated)

• Không dùng loại không cách ly (10BW, 18BW)

6. Chuyển đổi A/D

Có 2 dạng dữ liệu:

• Dạng binary (2 byte)

• 0 – 100% → 0 – 10000 (hex: 0000 – 2710)

• Dải mở rộng:

  • -15% → +115% → -1500 → +11500

• Dạng floating (4 byte)

• 0 – 100% → 0 – 10000

• Có thể scale theo yêu cầu

7. Ngõ ra Analog (Output)

• Dải tín hiệu: 1 – 5 V DC

• Tải tối thiểu: 20 kΩ

• Khi mất truyền thông: giữ giá trị cuối

⚠️ Yêu cầu:

• Output phải qua signal conditioner cách ly

8. Chuyển đổi D/A

• Binary (2 byte):

  • 0 – 100% → 0 – 10000

  • Hỗ trợ dải -15% → +115%

• Floating (4 byte):

  • Có thể scale linh hoạt

9. Tính năng nâng cao

• Cấu hình qua:

  • Modbus

  • Thiết bị lập trình PU-2x

• Bộ lọc:

  • Moving average:

    • None / 2 samples / 4 samples

• Chu kỳ lấy mẫu:

  • 400 ms

  • 240 ms

  • 160 ms

10. Kết nối & phần cứng

• Kiểu module: Plug-in

• Modbus: terminal Euro

• I/O: connector 34-pin (Omron XG4A)

• Nguồn: terminal vít M3.5

• Có điện trở kết thúc: 110 Ω (kèm theo)

• Vỏ: nhựa chống cháy

11. Nguồn & tiêu thụ

• AC: ~4 VA

• DC: ~4 W (160 mA @24V)

12. Môi trường hoạt động

• Nhiệt độ: -5 ~ +55°C

• Độ ẩm: 30 – 90% RH

• Môi trường: không ăn mòn, ít bụi

Lắp đặt:

• DIN rail hoặc gắn panel

Khối lượng: ~450 g

13. Hiệu năng

• Độ chính xác A/D: ±0.1%

• Độ chính xác D/A: ±0.1%

• Hệ số nhiệt: ±0.015%/°C

• Chịu mất điện: ≤ 10 ms

14. Cách ly & an toàn

• Điện trở cách điện: ≥ 100 MΩ (500 VDC)

• Chịu điện áp:

  • 1500 VAC (I/O ↔ Modbus ↔ nguồn)

  • 2000 VAC (so với FG1)

Ứng dụng

• Hệ thống SCADA / BMS / PLC dùng Modbus RTU

• Kết nối analog trong:

  • Nhà máy công nghiệp

  • Tòa nhà thông minh

  • Hệ thống năng lượng

Ưu điểm nổi bật

• Chuẩn Modbus RS-485 phổ biến

• Hỗ trợ cả RTU và ASCII

• Có floating data (4 byte) → linh hoạt scale

• Tích hợp bộ lọc tín hiệu

• Độ chính xác cao (±0.1%)

Lưu ý quan trọng

⚠️ Phải dùng module analog cách ly
⚠️ Output cần bộ cách ly tín hiệu ngoài
⚠️ Cấu hình đúng địa chỉ và baud rate
⚠️ Cần điện trở kết thúc RS-485 khi cần

Gợi ý hệ thống

• PLC / SCADA (Modbus Master)

• Module 60M (Analog Remote I/O)

• Rack I/O 10-RACK / 18-RACK

• Cảm biến analog (qua signal conditioner)

👉 Phù hợp cho hệ thống thu thập và điều khiển analog qua mạng Modbus RS-485
