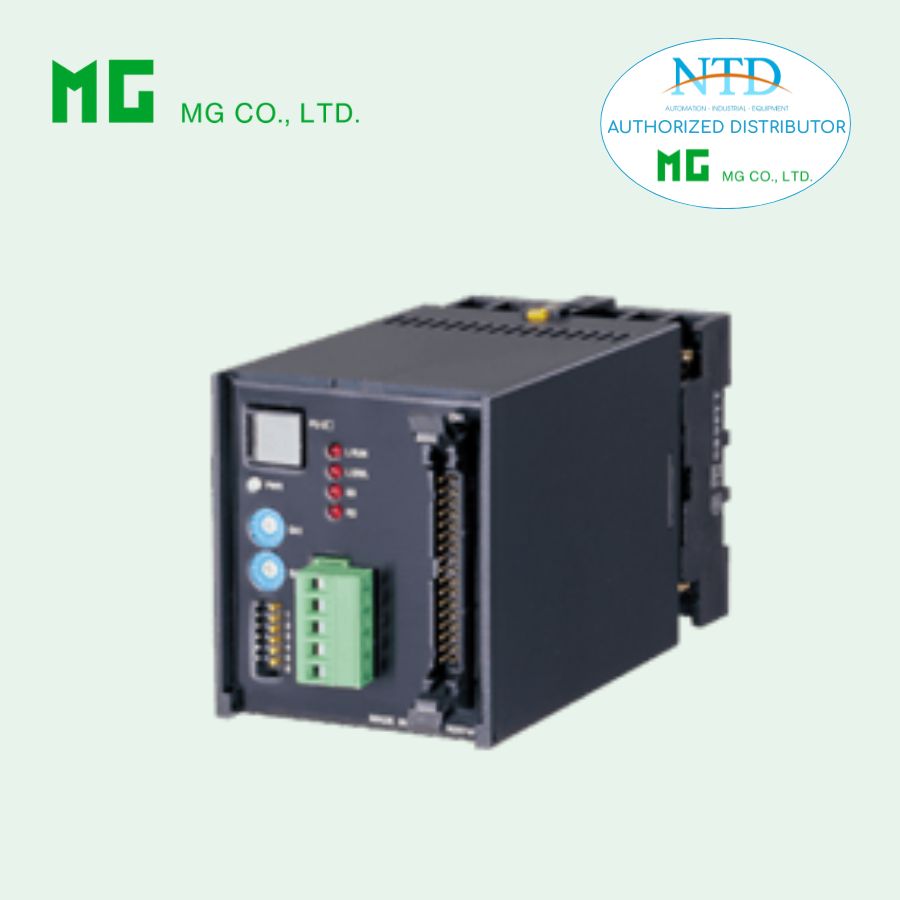

MÔ-ĐUN ANALOG I/O Multiplex 60S CỦA MG (M-SYSTEM)

60S – MÔ-ĐUN ANALOG I/O Multiplex (SIN-NET, RS-422) – MG (M-SYSTEM)

Mô tả

60S là mô-đun Analog I/O thuộc dòng 60-UNIT Series Field Network Modules của MG (M-System).

👉 Dùng để kết nối tín hiệu analog từ/đến các module 10-RACK hoặc 18-RACK
👉 Truyền dữ liệu qua hệ thống Multiplex SIN-NET (RS-422)
👉 Giúp giảm dây tín hiệu và tối ưu wiring trong tủ điều khiển
👉 Phù hợp cho hệ thống điều khiển nội bộ MG (không dùng Modbus)

Thông số kỹ thuật chính

1. Chức năng

Giao tiếp giữa:

• Module I/O analog (10-RACK / 18-RACK)

• Mạng truyền thông SIN-NET (Multiplex)

Hỗ trợ:

• Analog Input

• Analog Output

Cho phép:

• Truyền dữ liệu theo cơ chế multiplex (tuần tự từng kênh)

2. Cấu hình model

Model: 60S-16[I/O]-[Nguồn][Option]

Ví dụ: 60S-161-K/Q

Số kênh:

• 16 kênh (cố định)

Loại I/O:

• 1: Input

• 2: Output

Nguồn:

• K: 85–132 VAC

• R: 24 VDC

Option:

• /C01: phủ silicone

• /C02: phủ polyurethane

• /C03: phủ cao su

• /S01: terminal inox

3. Truyền thông SIN-NET (RS-422)

Chuẩn: RS-422

Cấu hình:

• Multi-drop

• 2 dây, half-duplex

Tốc độ:

• 125 kbps

Giao thức:

• SIN-NET (độc quyền MG)

Kiểm tra lỗi:

• CRC

Khoảng cách truyền:

• 500 m

Cáp:

• Twisted pair (CPEV-0.9)

4. Chỉ thị trạng thái

• Power LED (đỏ): hoạt động bình thường

• RUN LED:

  • ON → hệ thống OK

  • OFF → lỗi

• RUN Contact Output:

  • Mở khi có lỗi

5. Ngõ vào Analog (Input)

• Dải tín hiệu: 1 – 5 V DC

• Điện trở đầu vào: ≥ 1 MΩ

⚠️ Yêu cầu:

• Phải dùng module cách ly

• Không dùng loại không cách ly (10BW, 18BW)

6. Ngõ ra Analog (Output)

• Dải tín hiệu: 1 – 5 V DC

• Tải tối thiểu: 20 kΩ

👉 Khi mất truyền thông:

• Giữ giá trị cuối (fail-safe)

⚠️ Yêu cầu:

• Output phải qua signal conditioner cách ly

7. Nguyên lý truyền (Multiplex)

• Không truyền tất cả kênh cùng lúc

• Truyền từng điểm theo chu kỳ

Ví dụ:

• 16 AI → 24 ms

• Digital được ưu tiên nhanh hơn

👉 Giúp:

• Tối ưu băng thông

• Phản hồi nhanh cho tín hiệu ON/OFF

8. Tính năng chẩn đoán & bảo vệ

• Watchdog CPU

• Kiểm tra bộ nhớ (checksum)

• Phát hiện:

  • Mất truyền thông

  • Đứt dây

  • Sụt áp nguồn

9. RUN Contact Output

• Tiếp điểm cảnh báo lỗi hệ thống

Thông số:

• 30 VDC / 0.4 A

• Max 125 VDC

• Công suất tối đa: 60 W

👉 Dùng để:

• Báo lỗi về PLC

• Kích relay cảnh báo

10. Kết nối & phần cứng

• Kiểu module: Plug-in

Kết nối:

• Network: terminal Euro

• I/O: connector 34-pin (Omron XG4A)

• Nguồn: terminal vít M3.5

Khác:

• Có điện trở kết thúc (terminator)

• Vỏ: nhựa chống cháy

11. Nguồn & tiêu thụ

• AC: ~4 VA

• DC: ~4 W (160 mA @24V)

12. Môi trường hoạt động

• Nhiệt độ: -5 ~ +55°C

• Độ ẩm: 30 – 90% RH

• Môi trường: không ăn mòn, ít bụi

Lắp đặt:

• DIN rail hoặc gắn panel

Khối lượng:

• ~450 g

13. Hiệu năng

• Độ chính xác A/D: ±0.1%

• Độ chính xác D/A: ±0.1%

• Hệ số nhiệt: ±0.015%/°C

• Chịu mất điện: ≤ 10 ms

14. Cách ly & an toàn

• Điện trở cách điện: ≥ 100 MΩ (500 VDC)

Chịu điện áp:

• 1500 VAC (I/O ↔ SIN-NET ↔ nguồn)

• 2000 VAC (so với FG1)

Ứng dụng

• Hệ thống điều khiển nội bộ MG

• Kết nối analog trong:

  • Nhà máy công nghiệp

  • Hệ thống sản xuất

  • Hệ thống điều khiển phân tán

Ưu điểm nổi bật

• Truyền multiplex ổn định

• Ưu tiên tín hiệu digital (nhanh)

• Có tiếp điểm báo lỗi (RUN contact)

• Độ chính xác cao (±0.1%)

• Giảm dây trong tủ điện

Lưu ý quan trọng

⚠️ Không dùng được với Modbus / PLC phổ thông
⚠️ Phải dùng module analog cách ly
⚠️ Output cần bộ cách ly tín hiệu
⚠️ Kiểm tra đúng địa chỉ station
⚠️ Cấu hình terminator đúng vị trí cuối tuyến

Gợi ý hệ thống

• Bộ điều khiển trung tâm MG

• Module 60S (Analog I/O)

• Rack I/O 10-RACK / 18-RACK

• Cảm biến analog (qua signal conditioner)

👉 Phù hợp cho hệ thống Multiplex nội bộ MG (SIN-NET)
