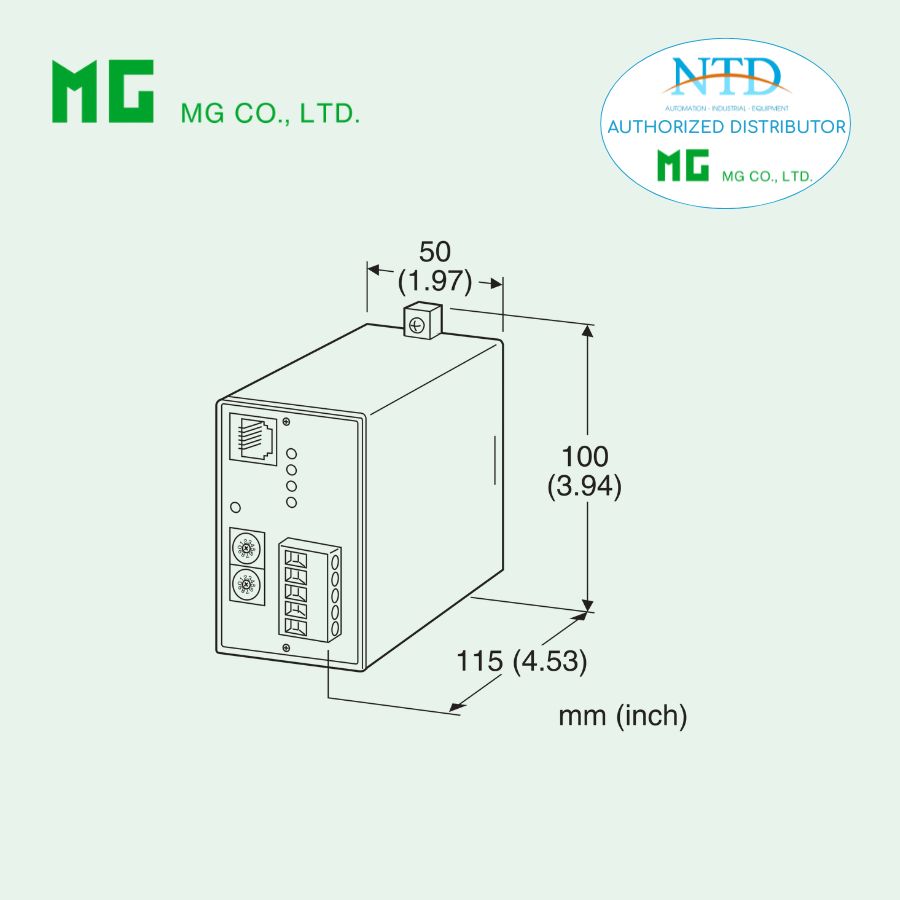

MÔ-ĐUN ANALOG I/O CC-Link 61C CỦA MG (M-SYSTEM)

61C – MÔ-ĐUN ANALOG I/O CC-Link – MG (M-SYSTEM)

Mô tả

61C là mô-đun Analog I/O thuộc dòng 61-UNIT Series Field Network Modules của MG (M-System).

👉 Dùng để kết nối tín hiệu analog từ/đến các module Mini-M, Pico-M và signal conditioner
👉 Truyền dữ liệu qua mạng CC-Link
👉 Giúp giảm dây tín hiệu và tối ưu wiring trong tủ điều khiển
👉 Phù hợp cho hệ thống PLC Mitsubishi, SCADA sử dụng CC-Link

Thông số kỹ thuật chính

1. Chức năng

Giao tiếp giữa:

• Module analog (Mini-M, Pico-M, signal conditioner)

• Mạng truyền thông CC-Link

Hỗ trợ:

• Analog Input

• Analog Output

• Analog Input/Output (mix)

Cho phép:

• Truyền dữ liệu analog qua mạng CC-Link tốc độ cao

2. Cấu hình model

Model: 61C-[Số kênh][I/O]-[Nguồn][Option]

Ví dụ: 61C-161-K/Q

Số kênh:

• 04: 4 kênh

• 08: 8 kênh

• 16: 16 kênh

Loại I/O:

• 1: Input

• 2: Output

• 3: Input/Output (chỉ dùng với 16 kênh: 8 In + 8 Out)

⚠️ Lưu ý:

• Loại I/O mix cần dùng Base M8BS2-164

Nguồn:

• K: 85–132 VAC

• R: 24 VDC

⚠️ Khi dùng với M8BS2 → bắt buộc chọn nguồn DC (R)

Option:

• /C01: phủ silicone

• /C02: phủ polyurethane

• /C03: phủ cao su

3. Truyền thông CC-Link

Chuẩn: CC-Link Ver.1.10

Loại trạm:

• Remote Device Station

Địa chỉ trạm:

• 1 – 64 (rotary switch)

Số station chiếm dụng:

• 4 kênh: 1 station

• 8 kênh: 2 station

• 16 kênh:

  • Input: 4 station

  • Output: 4 station

  • I/O mix: 2 station

Remote I/O:

• RX / RY cố định 32 điểm

Baud rate:

• 156 kbps (default)

• 625 kbps

• 2.5 Mbps

• 5 Mbps

• 10 Mbps

Cáp:

• Cáp chuyên dụng CC-Link

4. Chỉ thị trạng thái

• Power LED (xanh): có nguồn

• L RUN:

  • ON → hoạt động bình thường

• L ERR:

  • ON / nhấp nháy → lỗi

  • OFF → mất kết nối

• SD: truyền dữ liệu

• RD: nhận dữ liệu

5. Ngõ vào Analog (Input)

• Dải tín hiệu: 1 – 5 V DC

• Điện trở đầu vào: ≥ 1 MΩ

⚠️ Yêu cầu:

• Phải dùng signal conditioner cách ly

• Không dùng module không cách ly (M2BW, M8BW)

6. Chuyển đổi A/D

• Moving average: 4 samples

• Sampling rate: 160 ms

Dữ liệu: Signed binary (2 byte)

• 0 – 100% → 0 – 10000 (hex: 0000 – 2710)

Dải mở rộng:

• -15% → +115% → -1500 → +11500

• Hex: FA24 – 2CEC

7. Ngõ ra Analog (Output)

• Dải tín hiệu: 1 – 5 V DC

• Tải tối thiểu: 20 kΩ

👉 Khi mất truyền thông:

• Giữ giá trị cuối

⚠️ Yêu cầu:

• Output phải qua signal conditioner cách ly

8. Chuyển đổi D/A

Dữ liệu: Signed binary (2 byte)

• 0 – 100% → 0 – 10000

Hỗ trợ:

• Dải -15% → +115%

• Dạng 2’s complement

9. Kết nối & phần cứng

• Kiểu module: Plug-in

Kết nối:

• CC-Link: terminal Euro

• I/O & nguồn: qua Installation Base (M2BS2 / M8BS2)

Khác:

• Có điện trở kết thúc 110 Ω (kèm theo)

• Có cổng hiệu chuẩn (modular jack)

• Vỏ: nhựa chống cháy

10. Nguồn & tiêu thụ

• AC: ~4 VA

• DC: ~4 W (160 mA @24V)

11. Môi trường hoạt động

• Nhiệt độ: -5 ~ +55°C

• Độ ẩm: 30 – 90% RH

• Môi trường: không ăn mòn, ít bụi

Lắp đặt:

• Gắn trên Installation Base (MxBS2)

Khối lượng:

• ~250 g

12. Hiệu năng

• Độ chính xác A/D: ±0.1%

• Độ chính xác D/A: ±0.1%

• Hệ số nhiệt: ±0.015%/°C

• Chịu mất điện: ≤ 10 ms

13. Cách ly & an toàn

• Điện trở cách điện: ≥ 100 MΩ (500 VDC)

Chịu điện áp:

• 1500 VAC (I/O ↔ CC-Link ↔ nguồn)

Ứng dụng

• Hệ thống PLC Mitsubishi (CC-Link Master)

• SCADA / Factory Automation

• Kết nối analog trong:

  • Nhà máy sản xuất

  • Dây chuyền tự động hóa

  • Hệ thống điều khiển phân tán

Ưu điểm nổi bật

• Tương thích CC-Link (phổ biến trong Mitsubishi)

• Tốc độ cao (tối đa 10 Mbps)

• Hỗ trợ nhiều cấu hình I/O (4 / 8 / 16 kênh)

• Có module mix Input/Output

• Độ chính xác cao (±0.1%)

Lưu ý quan trọng

⚠️ Phải dùng signal conditioner cách ly
⚠️ Output cần bộ cách ly tín hiệu
⚠️ Chọn đúng số station trong cấu hình PLC
⚠️ Dùng đúng base (M2BS2 / M8BS2)
⚠️ Cần điện trở kết thúc CC-Link

👉 Phù hợp cho hệ thống thu thập và điều khiển analog qua mạng CC-Link
