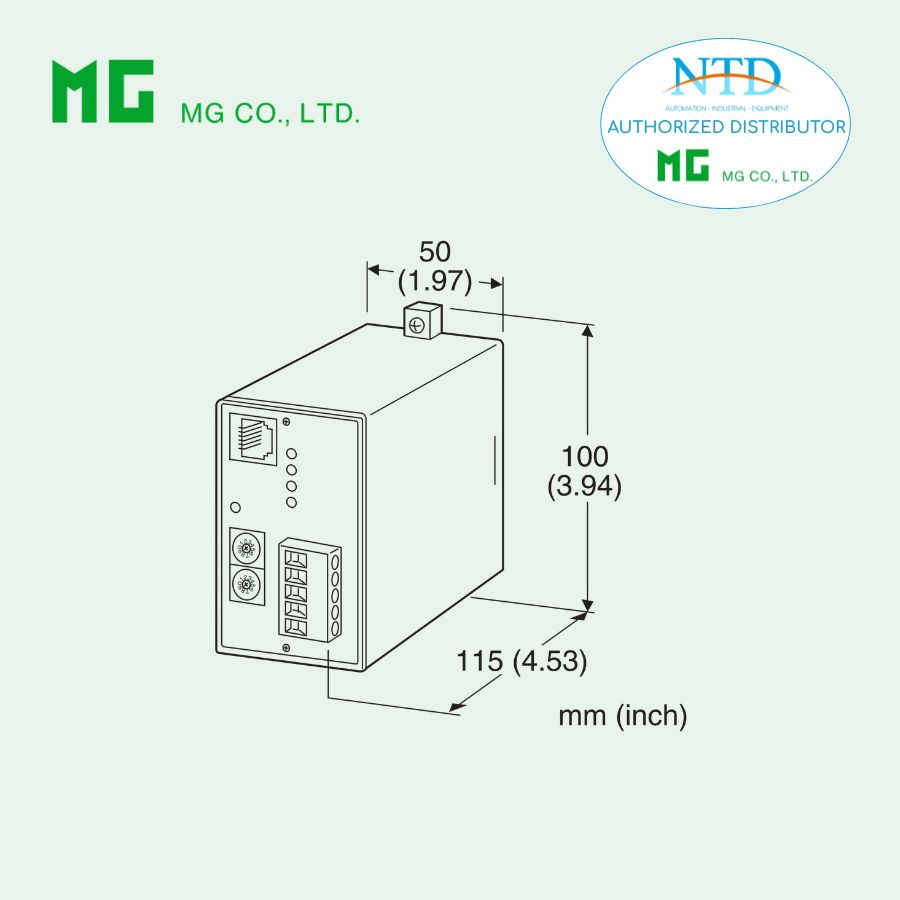

MÔ-ĐUN ANALOG I/O T-LINK 61F CỦA MG (M-SYSTEM)

61F – MÔ-ĐUN ANALOG I/O T-LINK – MG (M-SYSTEM)

Mô tả

61F là mô-đun Analog I/O thuộc dòng 61-UNIT Series của MG (M-System).

👉 Dùng để giao tiếp tín hiệu analog từ/đến các module Mini-M, Pico-M
👉 Truyền dữ liệu qua mạng T-Link (Fuji Electric)
👉 Giúp giảm wiring và tiết kiệm không gian tủ điện
👉 Phù hợp hệ PLC Fuji Electric (MICREX-F)

Thông số kỹ thuật chính

1. Chức năng

• Kết nối tín hiệu analog với mạng T-Link

• Hỗ trợ:

  • Analog Input

  • Analog Output

• Truyền dữ liệu analog giữa field và PLC

2. Cấu hình model

Model: 61F-[Số kênh][I/O]-[Nguồn][Option]

Ví dụ: 61F-161-K/Q

Số kênh:

• 04: 4 kênh

• 08: 8 kênh

• 16: 16 kênh

Loại I/O:

• 1: Input

• 2: Output

Nguồn:

• K: 85–132 VAC

• R: 24 VDC

⚠️ Dùng với M8BS2 → chọn R (24VDC)

Option:

• /C01: phủ silicone

• /C02: phủ polyurethane

• /C03: phủ cao su

3. Truyền thông T-Link (Fuji)

Cấu trúc:

• Multi-drop

• Half-duplex

Tốc độ:

• 500 kbps

Khoảng cách truyền:

• 0.75 mm²: tối đa 700 m

• 1.25 mm²: tối đa 1000 m

Địa chỉ trạm:

• 00 – 99 (rotary switch)

• Mặc định: 00

4. Chỉ thị LED

• Power LED (xanh): có nguồn

LED T-Link:

• L RUN: sáng khi hoạt động bình thường

• L ERR: sáng/nhấp nháy khi lỗi

• L I/O: nhấp nháy khi I/O hoạt động

• L COM: nhấp nháy khi truyền thông OK

5. Số lượng thiết bị trong hệ T-Link

• Tối đa: 32 thiết bị / hệ thống

• Bộ nhớ PLC giới hạn: 100 words

Số word sử dụng:

• 4 kênh → 4 words

• 8 kênh → 8 words

• 16 kênh → 16 words

⚠️ Phải tính tổng word trước khi cấu hình hệ thống

6. Ngõ vào Analog (Input)

• Dải tín hiệu: 1 – 5 V DC

• Điện trở đầu vào: ≥ 1 MΩ

⚠️ Yêu cầu:

• Bắt buộc dùng signal conditioner cách ly

• Không dùng module không cách ly (M2BW, M8BW)

7. Chuyển đổi A/D

• Moving average: 4 samples

• Sampling rate: 160 ms

Dữ liệu: Signed binary

• 0 – 100% → 0 – 10000 (hex: 0000 – 2710)

Dải mở rộng:

• -15% → +115%

• Giá trị: -1500 → +11500

• Hex: FA24 – 2CEC

8. Ngõ ra Analog (Output)

• Dải tín hiệu: 1 – 5 V DC

• Tải tối thiểu: 20 kΩ

👉 Khi mất truyền:

• Giữ giá trị cuối

⚠️ Output phải qua signal conditioner cách ly

9. Chuyển đổi D/A

Dữ liệu: Signed binary

• 0 – 100% → 0 – 10000

Dải mở rộng:

• -15% → +115%

10. Kết nối & phần cứng

• Kiểu module: Plug-in

Kết nối:

• T-Link: terminal Euro

• I/O & nguồn: qua Base M2BS2 / M8BS2

Vật liệu:

• Nhựa chống cháy

Cách ly:

• I/O hoặc T-Link ↔ nguồn

11. Nguồn & tiêu thụ

• AC: ~3 VA

• DC: ~4 W (160 mA @24V)

12. Môi trường hoạt động

• Nhiệt độ: -5 ~ +55°C

• Độ ẩm: 30 – 90% RH

• Không khí: không ăn mòn, ít bụi

Lắp đặt:

• Base MxBS2

Khối lượng:

• ~250 g

13. Hiệu năng

• Độ chính xác A/D: ±0.1%

• Độ chính xác D/A: ±0.1%

• Hệ số nhiệt: ±0.015%/°C

• Chịu mất điện: ≤ 10 ms

14. Cách ly & an toàn

• Điện trở cách điện: ≥ 100 MΩ (500 VDC)

Chịu điện áp:

• 1500 VAC (I/O hoặc T-Link ↔ nguồn)

Ứng dụng

• PLC Fuji Electric (MICREX-F)

• Hệ thống điều khiển công nghiệp

• Thu thập và điều khiển tín hiệu analog qua T-Link

Ưu điểm nổi bật

• Tương thích trực tiếp T-Link Fuji

• Truyền xa đến 1 km

• Hỗ trợ nhiều node (32 thiết bị)

• Độ chính xác cao (±0.1%)

• Tiết kiệm wiring tủ điện

Lưu ý quan trọng

⚠️ Phải dùng signal conditioner cách ly
⚠️ Kiểm tra giới hạn 100 words của PLC
⚠️ Cài đúng Station No.
⚠️ Chọn đúng loại base (MxBS2)
⚠️ Kiểm tra chiều dài và loại cáp T-Link

Gợi ý hệ thống

• PLC Fuji MICREX-F

• Module 61F (Analog I/O)

• Base M2BS2 / M8BS2

• Signal conditioner (Mini-M / Pico-M)

• Cảm biến analog

👉 Giải pháp tối ưu cho truyền tín hiệu analog qua mạng T-Link Fuji Electric
