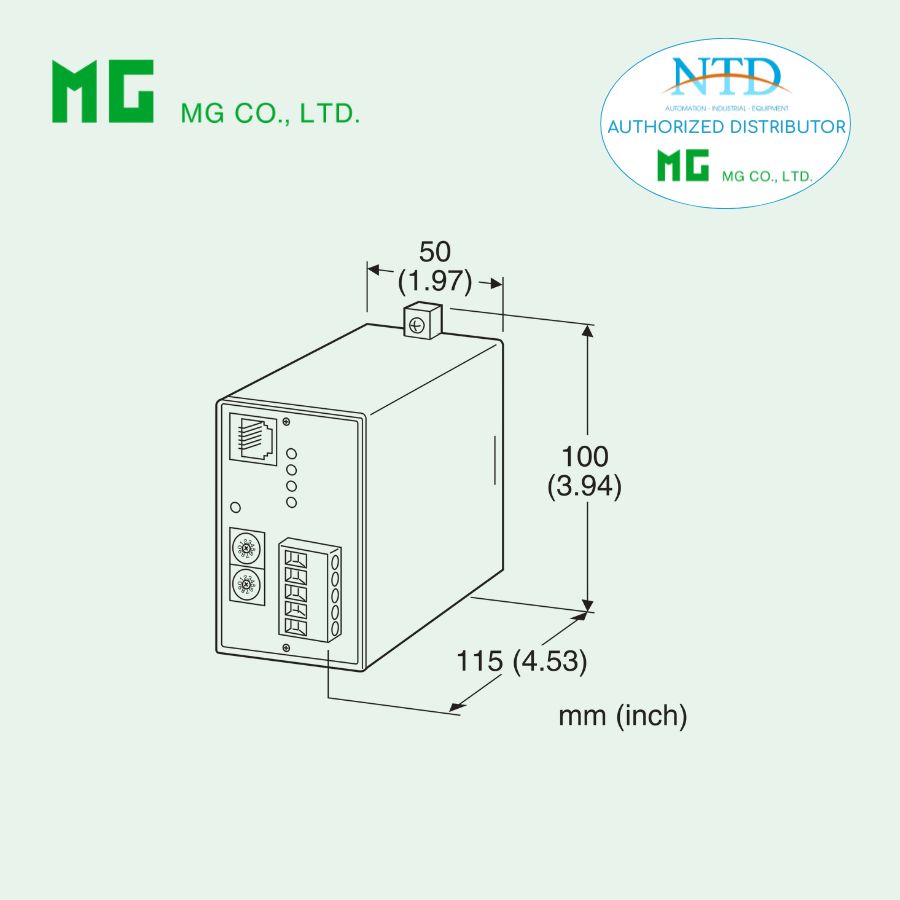

MÔ-ĐUN ANALOG I/O MODBUS RS-485 61M CỦA MG (M-SYSTEM)

61M – MÔ-ĐUN ANALOG I/O MODBUS RS-485 – MG (M-SYSTEM)

Mô tả

61M là mô-đun Analog I/O thuộc dòng 61-UNIT Series của MG (M-System).

👉 Dùng để kết nối tín hiệu analog từ/đến các module Mini-M, Pico-M
👉 Truyền dữ liệu qua Modbus RTU/ASCII (RS-485)
👉 Giảm dây tín hiệu và tiết kiệm không gian tủ điện
👉 Phù hợp hệ PLC, SCADA, HMI phổ biến

Thông số kỹ thuật chính

1. Chức năng

• Giao tiếp tín hiệu analog với Modbus RS-485

• Hỗ trợ:

  • Analog Input

  • Analog Output

• Truyền dữ liệu giữa field và hệ điều khiển

2. Cấu hình model

Model: 61M-16[I/O]-[Nguồn][Option]

Ví dụ: 61M-161-K/Q

Số kênh:

• 16 kênh (cố định)

Loại I/O:

• 1: Input

• 2: Output

Nguồn:

• K: 85–132 VAC

• R: 24 VDC

⚠️ Dùng với M8BS2 → chọn R (24VDC)

Option:

• /C01: phủ silicone

• /C02: phủ polyurethane

• /C03: phủ cao su

3. Truyền thông Modbus (RS-485)

Chuẩn:

• TIA/EIA-485-A

Chế độ:

• RTU (Binary)

• ASCII

Cấu hình (DIP switch):

• Baud rate:

  • 4800

  • 9600

  • 19.2k

  • 38.4k bps

• Parity:

  • None / Even / Odd

Địa chỉ node:

• 01 – F7 (rotary switch)

• Mặc định: 00

4. Chỉ thị LED

• Power LED (xanh): có nguồn

LED truyền thông:

• L RUN: sáng 10s khi nhận dữ liệu

• L ERR: lỗi (parity, CRC, framing...)

• SD: đang truyền

• RD: đang nhận

5. Ngõ vào Analog (Input)

• Dải tín hiệu: 1 – 5 V DC

• Điện trở đầu vào: ≥ 1 MΩ

⚠️ Yêu cầu:

• Phải dùng signal conditioner cách ly

• Không dùng module không cách ly (M2BW, M8BW)

6. Chuyển đổi A/D

Tùy chọn cấu hình:

• Moving average:

  • None / 2 samples / 4 samples

• Sampling rate:

  • 400 / 240 / 160 ms

Dữ liệu:

a. Signed binary (2 byte):

• 0 – 100% → 0 – 10000 (hex: 0000 – 2710)

• -15% → +115% → -1500 → +11500

• Hex: FA24 – 2CEC

b. Floating point (4 byte):

• 0 – 100% → 0 – 10000

• Có thể scale theo yêu cầu

7. Ngõ ra Analog (Output)

• Dải tín hiệu: 1 – 5 V DC

• Tải tối thiểu: 20 kΩ

👉 Khi mất truyền:

• Giữ giá trị cuối

⚠️ Output phải qua signal conditioner cách ly

8. Chuyển đổi D/A

Dữ liệu hỗ trợ:

a. Signed binary (2 byte):

• 0 – 100% → 0 – 10000

• -15% → +115%

b. Floating point (4 byte):

• Cho phép scale linh hoạt

9. Kết nối & phần cứng

• Kiểu module: Plug-in

Kết nối:

• Modbus: terminal Euro

• I/O & nguồn: qua Base M2BS2 / M8BS2

Phụ kiện kèm theo:

• Điện trở kết thúc: 110Ω

Vật liệu:

• Nhựa chống cháy

Cách ly:

• I/O ↔ Modbus ↔ nguồn

10. Nguồn & tiêu thụ

• AC: ~4 VA

• DC: ~4 W (160 mA @24V)

11. Môi trường hoạt động

• Nhiệt độ: -5 ~ +55°C

• Độ ẩm: 30 – 90% RH

• Không khí: không ăn mòn, ít bụi

Lắp đặt:

• Base MxBS2

Khối lượng:

• ~250 g

12. Hiệu năng

• Độ chính xác A/D: ±0.1%

• Độ chính xác D/A: ±0.1%

• Hệ số nhiệt: ±0.015%/°C

• Chịu mất điện: ≤ 10 ms

13. Cách ly & an toàn

• Điện trở cách điện: ≥ 100 MΩ (500 VDC)

Chịu điện áp:

• 1500 VAC (I/O ↔ Modbus ↔ nguồn)

Ứng dụng

• PLC (Siemens, Mitsubishi, Omron…)

• SCADA / HMI

• Hệ thống giám sát công nghiệp

• Thu thập dữ liệu analog qua Modbus

Ưu điểm nổi bật

• Chuẩn Modbus phổ biến

• Hỗ trợ RTU & ASCII

• Hỗ trợ dữ liệu float (linh hoạt scale)

• Dễ cấu hình (DIP + rotary switch)

• Độ chính xác cao (±0.1%)

Lưu ý quan trọng

⚠️ Phải dùng signal conditioner cách ly
⚠️ Lắp điện trở kết thúc RS-485 (110Ω)
⚠️ Cài đúng baud rate & parity
⚠️ Đặt đúng địa chỉ Modbus
⚠️ Chọn đúng loại base (MxBS2)

Gợi ý hệ thống

• PLC / SCADA hỗ trợ Modbus

• Module 61M (Analog I/O)

• Base M2BS2 / M8BS2

• Signal conditioner (Mini-M / Pico-M)

• Cảm biến analog

👉 Giải pháp tiêu chuẩn cho truyền tín hiệu analog qua Modbus RS-485
