MÔ-ĐUN ANALOG I/O MULTIPLEX (SIN-NET) 61S CỦA MG (M-SYSTEM)

61S – MÔ-ĐUN ANALOG I/O MULTIPLEX (SIN-NET) – MG (M-SYSTEM)

Mô tả

61S là mô-đun Analog I/O thuộc dòng 61-UNIT Series của MG (M-System).

👉 Dùng để kết nối tín hiệu analog từ/đến các module Mini-M, Pico-M
👉 Truyền dữ liệu qua hệ thống Multiplex Transmission (SIN-NET)
👉 Tối ưu wiring và tiết kiệm không gian tủ điện
👉 Phù hợp hệ truyền thông nội bộ chuyên dụng của MG

Thông số kỹ thuật chính

1. Chức năng

• Giao tiếp tín hiệu analog với hệ SIN-NET

• Hỗ trợ:

  • Analog Input

  • Analog Output

• Truyền dữ liệu giữa các module trong hệ multiplex

2. Cấu hình model

Model: 61S-16[I/O]-[Nguồn][Option]

Ví dụ: 61S-161-K/Q

Số kênh:

• 16 kênh (cố định)

Loại I/O:

• 1: Input

• 2: Output

Nguồn:

• K: 85–132 VAC

• R: 24 VDC

⚠️ Dùng với M8BS2 → chọn R (24VDC)

Option:

• /C01: phủ silicone

• /C02: phủ polyurethane

• /C03: phủ cao su

3. Truyền thông SIN-NET

Chuẩn:

• RS-422

Cấu hình:

• Multi-drop

• 2-wire, half-duplex

Tốc độ:

• 125 kbps

Giao thức:

• SDLC

• Encoding: NRZ

• Protocol: SIN-NET (độc quyền MG)

Khoảng cách:

• Tối đa: 500 m

Cáp:

• Twisted pair CPEV-0.9

Địa chỉ trạm:

• Rotary switch

Terminator:

• Tích hợp sẵn (có jumper)

4. Chỉ thị trạng thái

• Power LED (đỏ):

  • ON → hoạt động bình thường

  • OFF → điện áp thấp

• RUN LED (đỏ):

  • ON → hệ thống OK

  • OFF → lỗi

5. RUN Contact Output

• Tiếp điểm relay báo lỗi

Đặc tính:

• 30 VDC @ 0.4A

• Max: 125 VDC / 60 W

• Min: 10 mV / 1 mA

• Tuổi thọ: 5 × 10⁷ lần

👉 Khi lỗi → tiếp điểm mở (fail-safe)

6. Chẩn đoán (Self-diagnosis)

• Mất truyền thông

• Đứt dây

• Watchdog CPU

• Lỗi bộ nhớ (checksum)

• Sụt áp nguồn

7. Ngõ vào Analog (Input)

• Dải tín hiệu: 1 – 5 V DC

• Điện trở đầu vào: ≥ 1 MΩ

⚠️ Yêu cầu:

• Phải dùng signal conditioner cách ly

• Không dùng module không cách ly

8. Chuyển đổi A/D

• Moving average: 4 samples

• Sampling rate: 160 ms

9. Ngõ ra Analog (Output)

• Dải tín hiệu: 1 – 5 V DC

• Tải tối thiểu: 20 kΩ

👉 Khi mất truyền:

• Giữ giá trị cuối

⚠️ Output phải qua signal conditioner cách ly

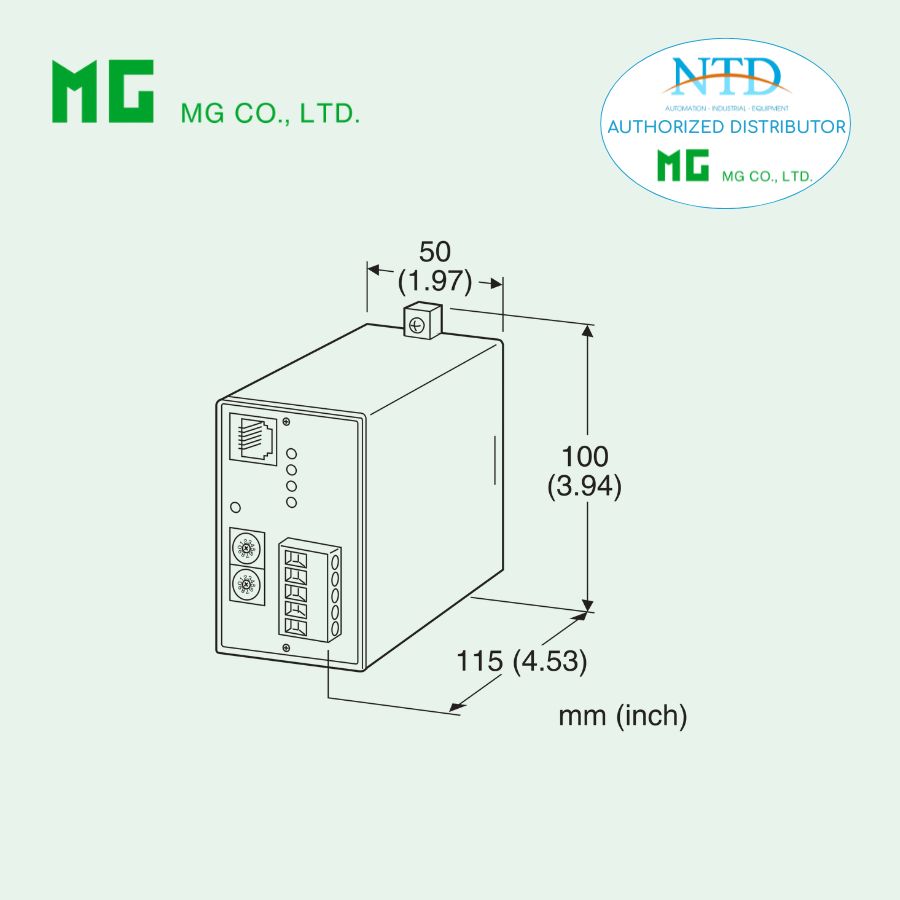

10. Kết nối & phần cứng

• Kiểu module: Plug-in

Kết nối:

• SIN-NET: terminal Euro

• I/O & nguồn: qua Base M2BS2 / M8BS2

Cách ly:

• I/O ↔ SIN-NET ↔ RUN contact ↔ nguồn

Vật liệu:

• Nhựa chống cháy

11. Nguồn & tiêu thụ

• AC: ~4 VA

• DC: ~4 W (160 mA @24V)

12. Môi trường hoạt động

• Nhiệt độ: -5 ~ +55°C

• Độ ẩm: 30 – 90% RH

• Không khí: không ăn mòn, ít bụi

Lắp đặt:

• Base MxBS2

Khối lượng:

• ~250 g

13. Hiệu năng

• Độ chính xác A/D: ±0.1%

• Độ chính xác D/A: ±0.1%

• Hệ số nhiệt: ±0.015%/°C

• Chịu mất điện: ≤ 10 ms

14. Cách ly & an toàn

• Điện trở cách điện: ≥ 100 MΩ (500 VDC)

Chịu điện áp:

• 1500 VAC (I/O ↔ SIN-NET ↔ nguồn)

Đặc điểm truyền dữ liệu

1. Nguyên lý truyền

• Không truyền toàn bộ kênh cùng lúc

• Truyền từng điểm theo chu kỳ

👉 Ưu tiên tín hiệu digital (thay đổi nhanh)

2. Ví dụ chu kỳ truyền

• 32 DI: 32 × 1.5 ms = 48 ms

• 16 AI: 24 ms

👉 Tổng chu kỳ:

• 72 ms / cycle

3. Mapping địa chỉ

• Input & Output phải cùng địa chỉ

• Hoặc mapping theo hệ điều khiển

4. Hành vi RUN LED

Input module:

• ON → mạng OK

• OFF → lỗi mạng

Output module:

• ON → có dữ liệu

• OFF → lỗi hoặc mất dữ liệu

Ứng dụng

• Hệ thống truyền thông nội bộ MG

• Hệ multiplex analog + digital

• Dây chuyền sản xuất công nghiệp

• Hệ điều khiển phân tán đơn giản

Ưu điểm nổi bật

• Truyền multiplex tiết kiệm dây

• Có relay báo lỗi (fail-safe)

• Chẩn đoán lỗi đầy đủ

• Ưu tiên tín hiệu nhanh (digital)

• Độ ổn định cao

Lưu ý quan trọng

⚠️ Phải dùng signal conditioner cách ly
⚠️ Set đúng terminator (cuối tuyến)
⚠️ Cấu hình đúng địa chỉ trạm
⚠️ Giới hạn khoảng cách 500 m
⚠️ Kiểm tra mapping Input/Output

Gợi ý hệ thống

• Module 61S Input + Output

• Base M2BS2 / M8BS2

• Signal conditioner (Mini-M / Pico-M)

• Cảm biến analog & digital

👉 Phù hợp cho hệ multiplex nội bộ MG – SIN-NET với chi phí thấp và độ ổn định cao
