6BLC là bộ truyền tín hiệu strain gauge 2 dây lắp tại hiện trường, chuyên dùng cho loadcell và cảm biến áp suất dạng cầu (bridge). Thiết bị chuyển đổi tín hiệu mV/V từ strain gauge thành tín hiệu chuẩn 4–20 mA, đảm bảo truyền dẫn ổn định và chính xác trong môi trường công nghiệp. Với vỏ bảo vệ đạt chuẩn IP66/IP67, tùy chọn nhôm đúc hoặc thép không gỉ, cùng khả năng điều chỉnh zero và span linh hoạt, 6BLC là giải pháp tin cậy cho các ứng dụng cân bồn, cân silo, đo lực và đo áp suất ngoài trời.

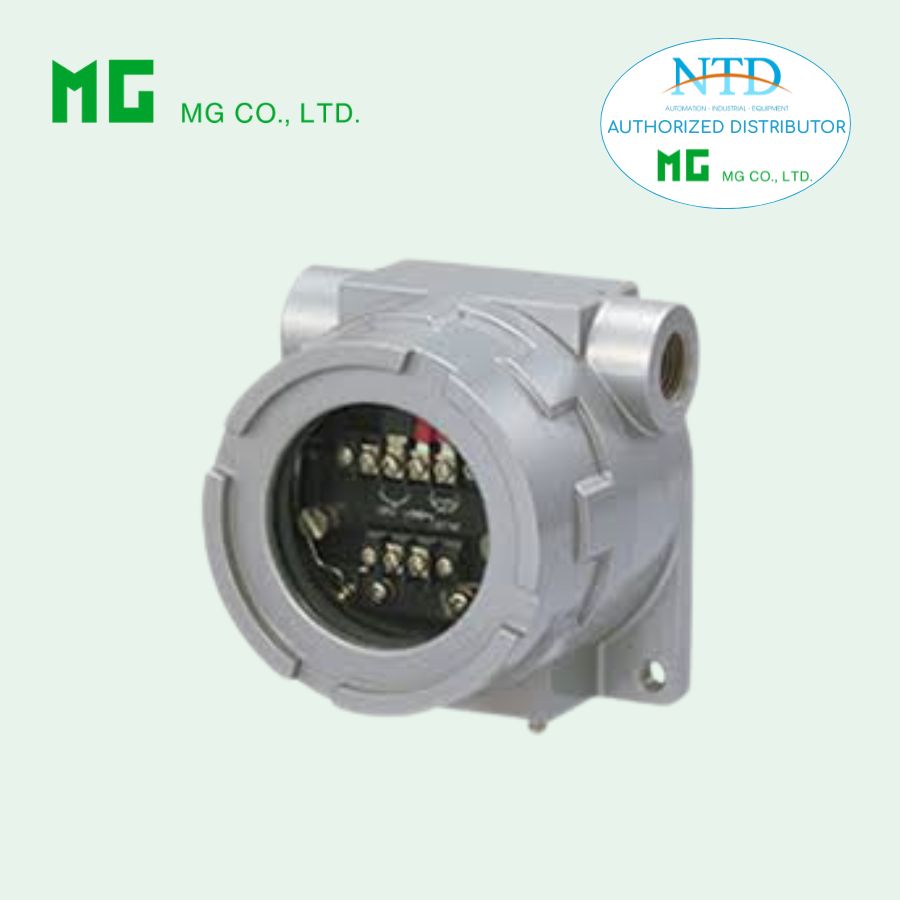

BỘ TRUYỀN TÍN HIỆU 6BLC MG (M-SYSTEM)
Liên hệ
Còn hàng
Model: 6BLC
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ
Chức năng & Đặc điểm
-
Vỏ bảo vệ đạt chuẩn IP66 / IP67, cho phép lắp đặt trực tiếp ngoài hiện trường
-
Có tùy chọn vỏ thép không gỉ
-
Sử dụng cùng với strain gauge dạng cầu (bridge) trong loadcell, cảm biến áp suất, v.v.
-
Kích thích dạng xung cho phép sử dụng với strain gauge có điện trở cầu 350 Ω
-
Không cách ly
-
Dải điều chỉnh Zero: 0 – 80 %
-
Dải điều chỉnh Span: 100 – 20 %
MODEL: 6BLC-02[1][2][3]
THÔNG TIN ĐẶT HÀNG
Mã đặt hàng: 6BLC-02[1][2][3]
Chọn mã cho từng mục từ [1] đến [3] (ví dụ: 6BLC-020A1)
CHỨNG NHẬN AN TOÀN
0: Không có
NGÕ VÀO STRAIN GAUGE
2: 2 mV/V
[1] CỔNG LUỒN DÂY
0: G 1/2
1: 1/2 NPT
2: M20 × 1.5
3: PG 13.5
[2] VẬT LIỆU VỎ
A: Nhôm đúc
S: Thép không gỉ đúc
[3] GIÁ ĐỠ LẮP ĐẶT
0: Không có
1: Có
PHỤ KIỆN ĐI KÈM
Bộ tiêu chuẩn:
-
Bu lông M8 × 15: 4 cái
-
Long đền lò xo M8: 4 cái
(Vật liệu: Inox 304)
Bộ giá đỡ (tùy chọn):
-
Giá đỡ: 1 cái
-
U-bolt M10: 2 cái
-
Đai ốc M10: 4 cái
-
Long đền lò xo M10: 4 cái
(Vật liệu: Inox 304)
Ống lắp phù hợp: tối thiểu 1½”, tối đa 2”
THÔNG SỐ KỸ THUẬT CHUNG
Cấp bảo vệ: NEMA 4X, IP66/IP67
Kết nối điện: Cọc vít M3 (mô-men siết 0,6 N·m)
Vật liệu
-
Vỏ bộ truyền: Nhôm đúc
-
Cọc vít: Thép mạ niken
-
Vỏ ngoài: Nhôm đúc hoặc thép không gỉ đúc (tương đương loại 316), phủ epoxy màu bạc
Cách ly: Ngõ vào hoặc ngõ ra với vỏ ngoài
Điều chỉnh Zero: 0 – 80 % (bên trong nắp truy cập)
Điều chỉnh Span: 100 – 20 % (bên trong nắp truy cập)
THÔNG SỐ NGÕ VÀO
-
Ngõ vào: Điện áp cầu từ loadcell
-
Tín hiệu định mức từ strain gauge: 2 mV/V
-
Điện trở cầu danh định: tối thiểu 350 Ω
-
Điện áp kích: xung điện áp 5 V
THÔNG SỐ NGÕ RA
-
4 – 20 mA DC
Công thức tính điện trở tải theo điện áp nguồn:
Rtải=(Vnguo^ˋn−13)0,02R_{tải} = \frac{(V_{nguồn} - 13)}{0,02}Rtải=0,02(Vnguo^ˋn−13)
(bao gồm điện trở dây)
LẮP ĐẶT
Điện áp nguồn: 13 – 28 V DC
Nhiệt độ làm việc: -5 đến +70°C (23 đến 158°F)
KHỐI LƯỢNG
Thiết bị:
-
~1,5 kg (vỏ nhôm)
-
~4,2 kg (vỏ inox)
Bộ giá đỡ (tùy chọn):
-
~0,78 kg
HIỆU SUẤT (theo % dải đo)
-
Độ chính xác: ±0,2 %
-
Hệ số nhiệt độ: ±0,02 %/°C
-
Thời gian đáp ứng: ≤ 0,5 giây (0 – 90 %)
-
Điện trở cách điện: ≥ 100 MΩ @ 500 VDC
-
Độ bền điện môi: 1500 VAC trong 1 phút (ngõ vào hoặc ngõ ra với vỏ ngoài)
