Bộ chuyển đổi tín hiệu 6BVS là thiết bị transmitter hai dây lắp tại hiện trường, chuyên dùng để chuyển đổi tín hiệu điện áp DC sang tín hiệu chuẩn 4–20 mA DC với độ chính xác cao ±0.1%. Sản phẩm cho phép cấu hình linh hoạt dải đầu vào (±100 mV, ±1 V, ±10 V), phù hợp với nhiều ứng dụng đo lường và điều khiển trong công nghiệp. Với thiết kế vỏ nhôm đúc hoặc thép không gỉ đạt chuẩn bảo vệ NEMA 4X, IP66/IP67, 6BVS đảm bảo hoạt động ổn định, bền bỉ trong môi trường ngoài trời và điều kiện làm việc khắc nghiệt.

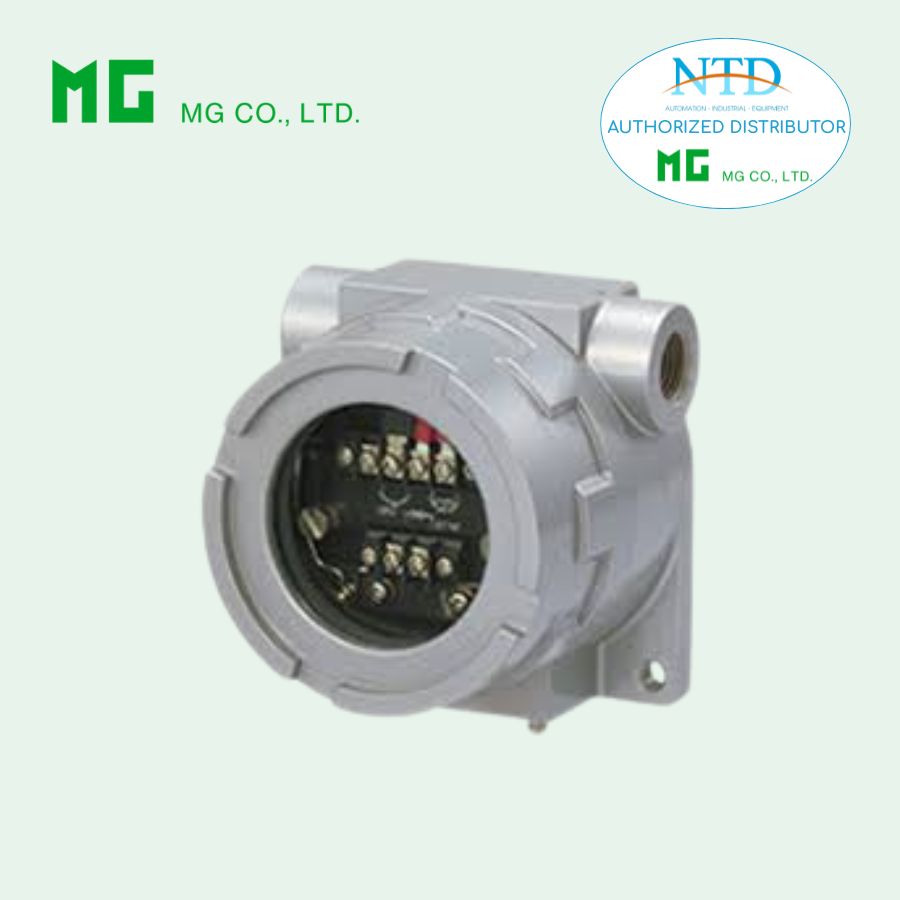

BỘ CHUYỂN ĐỔI TÍN HIỆU 6BVS MG (M-SYSTEM)
Liên hệ
Còn hàng
Model: 6BVS
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ
Chức năng & Đặc điểm
-
Vỏ đạt chuẩn IP66 / IP67 cho phép lắp đặt trực tiếp ngoài hiện trường
-
Tùy chọn vỏ thép không gỉ
-
Nhận tín hiệu điện áp DC làm đầu vào
-
Dải đầu vào có thể cấu hình linh hoạt
MODEL: 6BVS-0[1][2][3][4]
Thông tin đặt hàng
-
Mã sản phẩm: 6BVS-0[1][2][3][4]
Chọn mã tương ứng cho từng mục từ [1] đến [4]
(Ví dụ: 6BVS-0U30A1) -
Dải đầu vào (ví dụ: 1 – 5 V DC)
PHÊ DUYỆT AN TOÀN
0: Không
[1] ĐẦU VÀO
U1:
-
Dải ±100 mV
-
Span 3 mV – 100 mV
-
Điện trở đầu vào tối thiểu 20 kΩ
U2:
-
Dải ±1 V
-
Span 100 mV – 1 V
-
Điện trở đầu vào tối thiểu 200 kΩ
U3:
-
Dải ±10 V
-
Span 1 V – 10 V
-
Điện trở đầu vào tối thiểu 1 MΩ
[2] ĐẦU NỐI ỐNG LUỒN DÂY
0: G 1/2
1: 1/2 NPT
2: M20 × 1.5
3: PG 13.5
[3] VẬT LIỆU VỎ
A: Nhôm đúc áp lực
S: Thép không gỉ đúc
[4] GIÁ ĐỠ LẮP ĐẶT
0: Không có
1: Có
BỘ SẢN PHẨM BAO GỒM
• Bu lông lắp đặt
-
Bu lông (M8 × 15): 4 cái
-
Long đền lò xo cho M8: 4 cái
-
Vật liệu: Inox 304
• Bộ giá đỡ (tùy chọn)
-
Giá đỡ: 1 cái
-
U-bolt M10: 2 cái
-
Đai ốc M10: 4 cái
-
Long đền lò xo M10: 4 cái
-
Vật liệu: Inox 304
-
Ống áp dụng: tối thiểu 1 1/2”, tối đa 2”
THÔNG SỐ KỸ THUẬT CHUNG
-
Cấp bảo vệ: NEMA 4X, IP66/IP67
-
Đầu nối ống dây: xem “Thông tin đặt hàng”
-
Kết nối điện: Cọc vít M3 (mô-men siết 0.6 N·m)
Vật liệu
-
Thân transmitter: Nhôm đúc
-
Cọc đấu dây: Thép mạ niken
-
Vỏ ngoài: Nhôm đúc hoặc thép không gỉ đúc (tương đương loại 316), màu bạc, phủ epoxy
Cách ly
-
Cách ly giữa đầu vào – đầu ra – vỏ ngoài
Giới hạn đầu ra
-
Khoảng 120 %
Điều chỉnh Zero
-
-3 – +15 % (phía sau nắp truy cập)
Điều chỉnh Span
-
90 – 110 % (phía sau nắp truy cập)
THÔNG SỐ ĐẦU VÀO
-
Đầu vào: -10 – +10 V DC
-
Span: Tối thiểu 3 mV, tối đa 10 V
-
Offset: Tối đa 2 lần span
THÔNG SỐ ĐẦU RA
-
Đầu ra: 4 – 20 mA DC
Điện trở tải theo điện áp nguồn:
Rtải(Ω)=Vnguo^ˋn−130.02R_{tải} (Ω) = \frac{V_{nguồn} - 13}{0.02}Rtải(Ω)=0.02Vnguo^ˋn−13
(Bao gồm điện trở dây dẫn)
LẮP ĐẶT
-
Điện áp nguồn: 13 – 28 V DC
-
Nhiệt độ làm việc: -5 đến +70°C (23 đến 158°F)
Khối lượng:
-
Thiết bị:
-
Khoảng 1.5 kg (2.9 lb) – Nhôm
-
Khoảng 4.2 kg (8.8 lb) – Thép không gỉ
-
-
Bộ giá đỡ (tùy chọn):
-
Khoảng 0.78 kg (1.72 lb)
-
HIỆU SUẤT (theo % span)
Độ chính xác:
±0.1 %
Hệ số nhiệt độ:
-
±0.015 %/°C (±0.008 %/°F)
-
±0.02 %/°C (±0.01 %/°F) với span ≤ 10 mV
Thời gian đáp ứng:
≤ 0.5 giây (0 – 90 %)
Điện trở cách điện:
≥ 100 MΩ với 500 V DC
Độ bền điện môi:
-
500 V AC trong 1 phút (đầu vào – đầu ra)
-
1500 V AC trong 1 phút (đầu vào hoặc đầu ra – vỏ ngoài)
