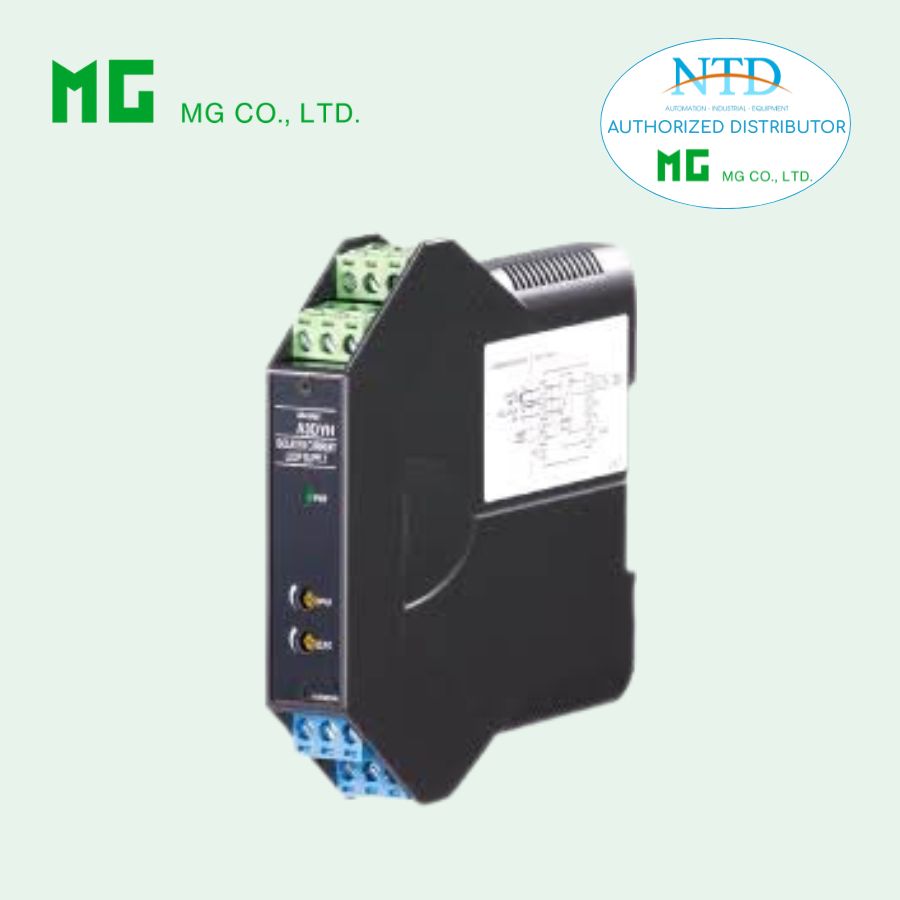

BỘ CẤP NGUỒN VÒNG DÒNG A3DYH MG (M-SYSTEM)

A3DYH là bộ cách ly nguồn vòng dòng 4–20 mA thuộc dòng A3-UNIT, được thiết kế cho các ứng dụng yêu cầu an toàn phòng nổ và hỗ trợ truyền thông HART hai chiều. Thiết bị vừa cấp nguồn cho transmitter 2 dây, vừa cách ly hoàn toàn giữa ngõ vào – ngõ ra – nguồn cấp mà không cần nối đất, đảm bảo an toàn nội tại trong môi trường nguy hiểm.

Chức năng & Đặc điểm

• Cấp nguồn cho vòng dòng 4 – 20 mA DC

• Thiết bị liên kết an toàn nội tại có cách ly: không cần nối đất

• Cách ly và truyền tín hiệu HART hai chiều

• Bảo vệ ngắn mạch

• Đèn LED báo nguồn

Ứng dụng điển hình

• Dùng cho transmitter HART 2 dây

MODEL: A3DYH–[1]A–R

THÔNG TIN ĐẶT HÀNG

• Mã đặt hàng: A3DYH-[1]A-R
  Chọn mã cho mục [1] bên dưới
  (Ví dụ: A3DYH-0A-R)

Đối với mã phê duyệt an toàn số 2, vui lòng chỉ định quốc gia sử dụng theo tài liệu đặt hàng (No. ESU-5971).

[1] PHÊ DUYỆT AN TOÀN

0: Không
1: FM an toàn nội tại
2: ATEX an toàn nội tại

NGÕ VÀO

Dòng điện: 4 – 20 mA DC

NGÕ RA

Dòng điện:
A: 4 – 20 mA DC

NGUỒN CẤP

Nguồn DC:
R: 24 V DC
(Dải điện áp hoạt động 24 V ±10%, độ gợn sóng tối đa 10% p-p)

THÔNG SỐ KỸ THUẬT CHUNG

• Kiểu lắp: Thiết bị độc lập; đấu nối phía trước

• Kiểu kết nối: Terminal chuẩn Euro
  (tiết diện dây 0,2 – 2,5 mm², tuốt dây 8 mm)

• Vật liệu vỏ: Nhựa chống cháy (màu xám)

• Cách ly: Ngõ vào – ngõ ra – nguồn

• Ngõ ra quá dải: khoảng -10 đến +110%

• Điều chỉnh Zero: -2 đến +2% (mặt trước)

• Điều chỉnh Span: 98 đến 102% (mặt trước)

• Đèn báo nguồn: LED màu xanh sáng khi có nguồn

NGÕ RA CẤP NGUỒN

(giữa terminal 1–2, 4–5)

• Điện áp ngõ ra: khoảng 22 V DC không tải
  Tối thiểu 14 V DC tại 20 mA

Lưu ý: Nếu có thiết bị tiêu thụ nguồn vòng (ví dụ: bộ hiển thị) mắc nối tiếp, sẽ gây sụt áp. Cần đảm bảo điện áp còn lại vẫn nằm trong dải hoạt động của transmitter.

• Dòng định mức: ≤ 22 mA DC

Bảo vệ ngắn mạch

• Giới hạn dòng: tối đa 30 mA

• Thời gian bảo vệ: Không giới hạn

THÔNG SỐ NGÕ VÀO

• Có điện trở tích hợp
  Khoảng 330 Ω khi cấp nguồn cho transmitter 2 dây
  Khoảng 45 Ω khi dùng như bộ cách ly tín hiệu 4 – 20 mA

THÔNG SỐ NGÕ RA

• Điện trở tải tối đa: 550 Ω
  (tối thiểu 230 Ω để hỗ trợ truyền thông HART)

TRUYỀN THÔNG HART

• Dải tần: 500 Hz – 5 kHz (trong -3 dB)

• Hướng truyền: Hai chiều

LẮP ĐẶT

• Công suất tiêu thụ: khoảng 3 W

• Nhiệt độ làm việc: -5 đến +55°C

• Độ ẩm làm việc: 0 – 95 %RH (không ngưng tụ)

• Kiểu lắp: Thanh DIN

• Khối lượng: 130 g

HIỆU SUẤT (theo % span)

• Độ chính xác: ±0,1%

• Hệ số nhiệt: ±0,015 %/°C

• Thời gian đáp ứng: ≤ 0,1 giây (0 – 90%)

• Ảnh hưởng điện áp nguồn: ±0,1% trong toàn dải điện áp

• Điện trở cách điện: ≥ 100 MΩ với 500 V DC

• Độ bền điện môi:
  1500 V AC trong 1 phút (ngõ vào – ngõ ra hoặc nguồn – đất)
  500 V AC trong 1 phút (ngõ ra – nguồn)

TIÊU CHUẨN & CHỨNG NHẬN

Vui lòng tham khảo tài liệu hướng dẫn để tuân thủ tiêu chuẩn.

Phù hợp tiêu chuẩn EU:

• Chỉ thị ATEX (cho phiên bản an toàn nội tại ATEX)
  Ex ia EN 60079-11

• Chỉ thị EMC
  EMI EN 61000-6-4
  EMS EN 61000-6-2

• Chỉ thị RoHS

Chứng nhận an toàn FM:

• Thiết bị liên kết an toàn nội tại
  Class I, Div. 1, Groups A, B, C, D
  Class II, Div. 1, Groups E, F, G
  Class III, Div. 1
  Class I, Zone 0, [AEx ia] IIC
  Theo tiêu chuẩn ANSI/ISA 60079-0 và 60079-11
