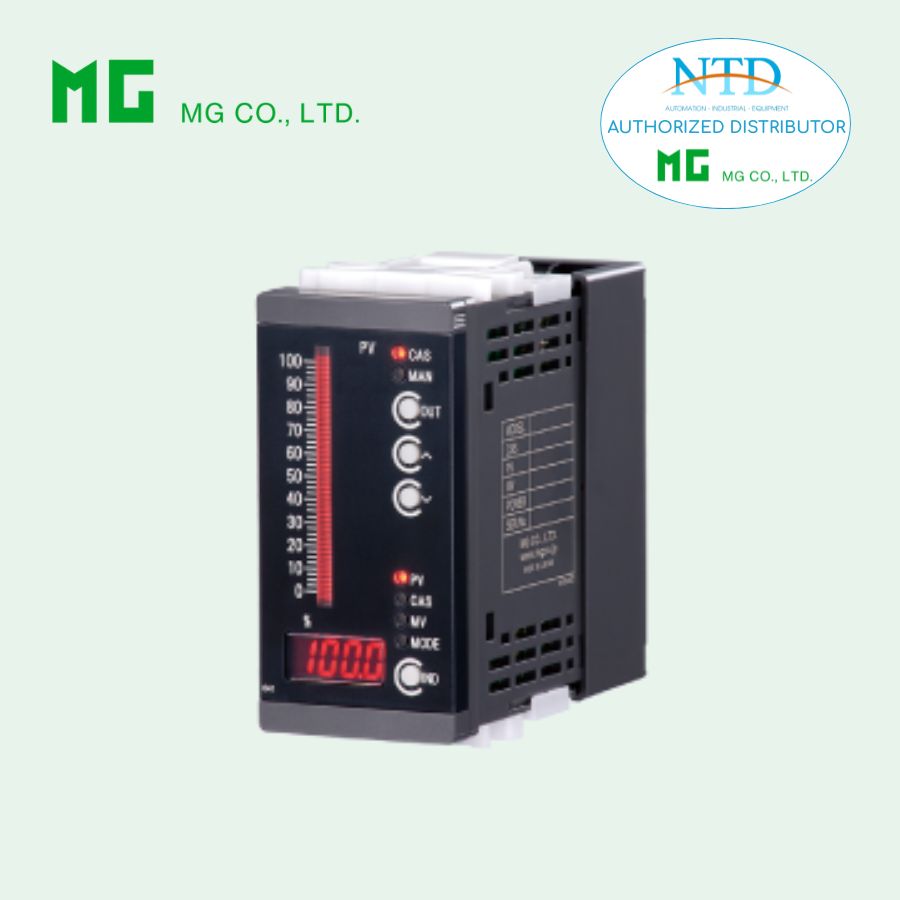

Trạm dự phòng tín hiệu analog ABF3 MG (M-System)

ABF3 là thiết bị trạm dự phòng tín hiệu analog cao cấp, tích hợp hiển thị bargraph và màn hình số, được thiết kế để đảm bảo hệ thống điều khiển vẫn hoạt động ổn định khi máy tính, PLC hoặc DCS gặp sự cố.

Thiết bị không chỉ giúp giữ và điều chỉnh tín hiệu điều khiển, mà còn cho phép người vận hành theo dõi trực quan các giá trị PV (Process Value), CAS (Cascade), MV (Manipulated Value) và chuyển đổi linh hoạt giữa chế độ AUTO – MANUAL.

Đặc điểm nổi bật

• Chức năng backup tín hiệu thông minh
  → Giữ và điều chỉnh tín hiệu khi hệ thống điều khiển trung tâm bị lỗi

• Hiển thị trực quan

  • Bargraph LED 55 đoạn

  • Màn hình số 4 digit
    → Theo dõi nhanh các giá trị PV / CAS / MV

• Chuyển đổi AUTO / MAN linh hoạt

  • Qua nút nhấn hoặc tín hiệu ngoài
    → Đảm bảo vận hành liên tục

• Điều khiển ramp mượt mà

  • Điều chỉnh tốc độ thay đổi tín hiệu khi chuyển chế độ
    → Tránh sốc hệ thống

• Chức năng “retroactive” khi chuyển CAS → MAN
  → Tự động lùi giá trị để đảm bảo quá trình ổn định

• Lưu giá trị khi mất nguồn
  → Sử dụng bộ nhớ E2PROM (non-volatile)

• Tùy chọn /T (Fail-safe)
  → Xuất tín hiệu CAS ra MV khi mất nguồn

• Độ chính xác cao

  • Input: ±0.2%

  • Output: ±0.1%

• Thiết kế công nghiệp

  • Lắp panel, chuẩn IP65 (mặt trước)
    → Phù hợp môi trường nhà máy

Thông số kỹ thuật chính

Ngõ vào (Input)

• PV Input (Process Value):

  • 4–20 mA, 0–20 mA

  • 0–10 V, 1–5 V, ±10 V

• CAS Input (Cascade):

  • Tương tự PV input (dòng & áp)

• Remote switching input:

  • Điều khiển chuyển chế độ từ bên ngoài

Ngõ ra (Output)

• MV Output (Manipulated Value):

  • 4–20 mA, 0–20 mA

  • 0–10 V, 1–5 V, ±5 V

• Dải hoạt động:

  • -15% đến +115%

  • Độ phân giải: 0.1%

• Manual status output:

  • Relay output báo trạng thái MAN

Hiển thị

• Bargraph:

  • 55 LED segments

  • Hiển thị PV / CAS / MV

• Digital display:

  • 4 digit LED

  • Độ chính xác: ±0.3%

Hiệu suất

• Thời gian đáp ứng: ≤ 0.5 giây

• Độ ổn định cao, sai số thấp

• Hệ số nhiệt: ±0.02 %/°C

Chức năng điều khiển

• Manual ramp rate:

  • 15 sec / 100% (mặc định)

  • Tùy chỉnh lên đến 30 sec

• Transition ramp (MAN → CAS):

  • 1 sec / 100% (có thể điều chỉnh)

• Retroactive time (CAS → MAN):

  • 0 – 30 giây

Nguồn cấp

• AC: 100 – 240 V AC

• DC: 24 V DC

• Công suất tiêu thụ:

  • ~4 – 6 VA (AC)

  • ~3.5 W (DC)

Điều kiện hoạt động

• Nhiệt độ: -5 đến +55°C

• Độ ẩm: 30 – 90% RH

Cơ khí & lắp đặt

• Lắp đặt: Panel (flush mounting)

• Chuẩn bảo vệ: IP65 (mặt trước)

• Trọng lượng: ~300 g

• Vỏ: Nhựa chống cháy

Ứng dụng phổ biến

• Hệ thống DCS / PLC
  → Backup tín hiệu điều khiển khi hệ thống trung tâm gặp sự cố

• Nhà máy công nghiệp
  → Duy trì vận hành liên tục trong các quy trình quan trọng

• Hệ thống điều khiển quá trình
  → Điều khiển van, lưu lượng, áp suất, nhiệt độ

• Phòng điều khiển (Control Room)
  → Giám sát và điều khiển thủ công khi cần

• Ngành năng lượng, nước, hóa chất
  → Nơi yêu cầu độ ổn định và an toàn cao

ABF3 là giải pháp Analog Backup Station thế hệ nâng cao, kết hợp giữa chức năng backup tín hiệu, điều khiển manual và hiển thị trực quan. Với độ chính xác cao, khả năng tùy chỉnh linh hoạt và thiết kế công nghiệp bền bỉ, ABF3 là lựa chọn lý tưởng cho các hệ thống điều khiển quan trọng.
