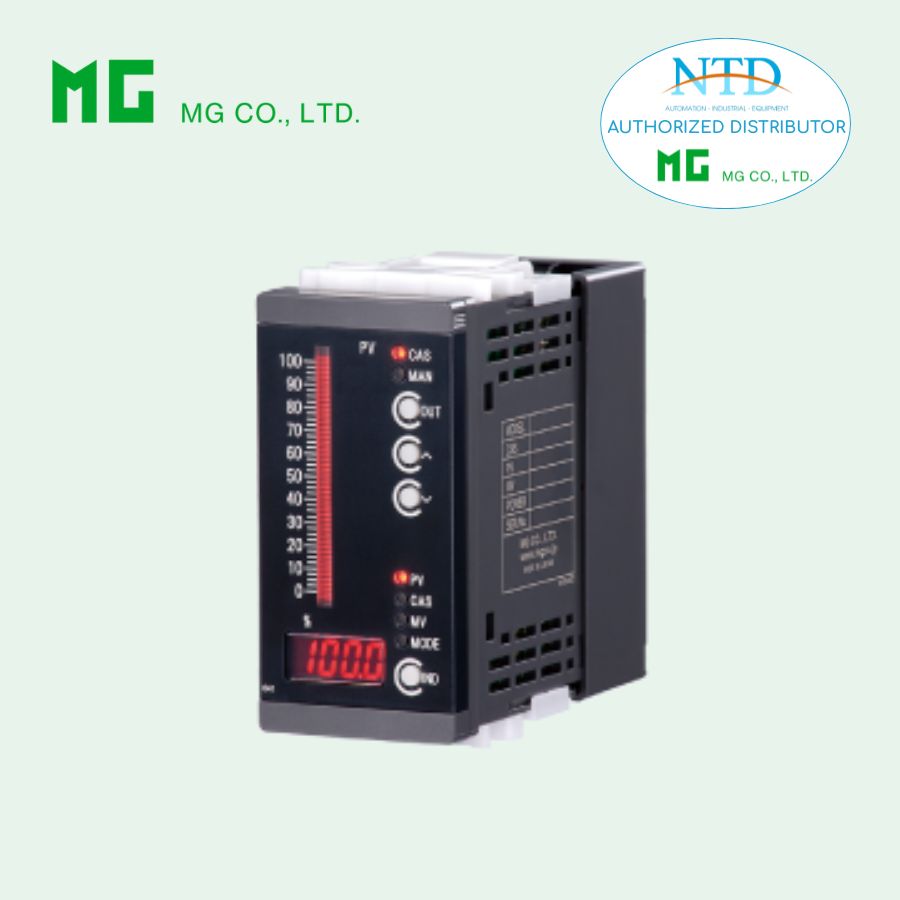

Bộ trạm dự phòng điều khiển van ABM2 MG (M-System)

ABM2 – Final Control Elements là bộ trạm dự phòng điều khiển van (Positioner Backup Station) tích hợp hiển thị bargraph và digital, cho phép vận hành linh hoạt giữa chế độ tự động (CAS) và thủ công (MAN).

Thiết bị đóng vai trò quan trọng trong việc đảm bảo hệ thống vẫn hoạt động ổn định khi mất tín hiệu từ DCS hoặc khi cần can thiệp thủ công, đặc biệt trong các ứng dụng điều khiển van điện và damper.

Đặc điểm nổi bật

• Chế độ điều khiển kép CAS/MAN linh hoạt
  Cho phép chuyển đổi giữa điều khiển tự động từ DCS và điều khiển thủ công trực tiếp.

• Hiển thị trực quan với bargraph & digital

  • Bargraph 55 segment hiển thị PV

  • Màn hình số hiển thị CAS / PV / MV
    → Giúp giám sát nhanh và chính xác trạng thái hệ thống.

• Tích hợp bộ định vị van (Valve Positioner)
  Điều khiển chính xác vị trí van/damper theo tín hiệu đầu vào.

• Hỗ trợ nhiều dạng tín hiệu đầu vào

  • Dòng: 4–20 mA

  • Điện áp: 1–5 V, ±5 V, ±10 V

  • Biến trở (potentiometer)

• Xuất tín hiệu phản hồi (Re-transmission)
  Truyền lại tín hiệu vị trí van và trạng thái vận hành về hệ thống trung tâm.

• Điều khiển từ xa bằng tiếp điểm ngoài
  Cho phép chuyển chế độ vận hành từ xa (remote switching).

• Thiết kế chuẩn DIN, lắp panel chuyên nghiệp
  Phù hợp cho tủ điện công nghiệp, độ bảo vệ mặt trước IP65.

Thông số kỹ thuật chính

Ngõ vào

• CAS input (tự động):

  • 4 – 20 mA DC

  • 1 – 5 V DC / ±5 V / ±10 V

• PV input (setpoint):

  • 4 – 20 mA DC

  • 1 – 5 V DC

  • Potentiometer: 100 Ω – 10 kΩ

Ngõ ra

• MV output (re-transmission):

  • 4 – 20 mA DC

  • Dải: -15 → +115% hoặc 0 → 100%

• Output điều khiển vị trí (relay):

  • 240 V AC / 30 V DC @ 1 A

• Output trạng thái MAN: Photo MOS relay

Hiển thị

• Bargraph LED: 55 segment (-4 → +104%)

• Digital display: 4 digit (-15.0 → +115.0%)

Hiệu suất

• Độ chính xác đầu vào: ±0.2%

• Độ chính xác đầu ra: ±0.5%

• Thời gian đáp ứng: ≤ 0.5 giây

• Độ phân giải điều khiển tay: 0.1%

Nguồn cấp

• AC: 100 – 240 V AC

• DC: 24 V DC

• Công suất tiêu thụ: ~2 W (DC) / ~4–6.5 VA (AC)

Điều kiện hoạt động

• Nhiệt độ: -5 đến +55°C

• Độ ẩm: 10 – 90% RH (không ngưng tụ)

Cơ khí

• Lắp đặt: gắn mặt tủ (panel flush mounting)

• Chuẩn bảo vệ: IP65 (mặt trước)

• Kết nối: terminal vít M3

• Trọng lượng: ~300 g

• Vỏ: nhựa chống cháy

Ứng dụng phổ biến

• Hệ thống DCS/PLC cần backup điều khiển
  Duy trì vận hành khi hệ thống tự động gặp sự cố.

• Điều khiển van điện từ máy tính
  Đảm bảo độ chính xác và khả năng can thiệp thủ công.

• Điều khiển damper thủ công từ xa
  Ứng dụng trong HVAC và hệ thống thông gió công nghiệp.

• Nhà máy sản xuất & xử lý nước
  Kiểm soát vị trí van, cửa xả và các cơ cấu chấp hành.

• Ngành năng lượng & công nghiệp nặng
  Đảm bảo tính liên tục và an toàn cho hệ thống điều khiển.

ABM2 là giải pháp backup điều khiển van đáng tin cậy, giúp doanh nghiệp duy trì hoạt động ổn định trong mọi tình huống. Với khả năng hiển thị trực quan, điều khiển linh hoạt và tích hợp nhiều tính năng nâng cao, thiết bị đặc biệt phù hợp cho các hệ thống tự động hóa hiện đại.
