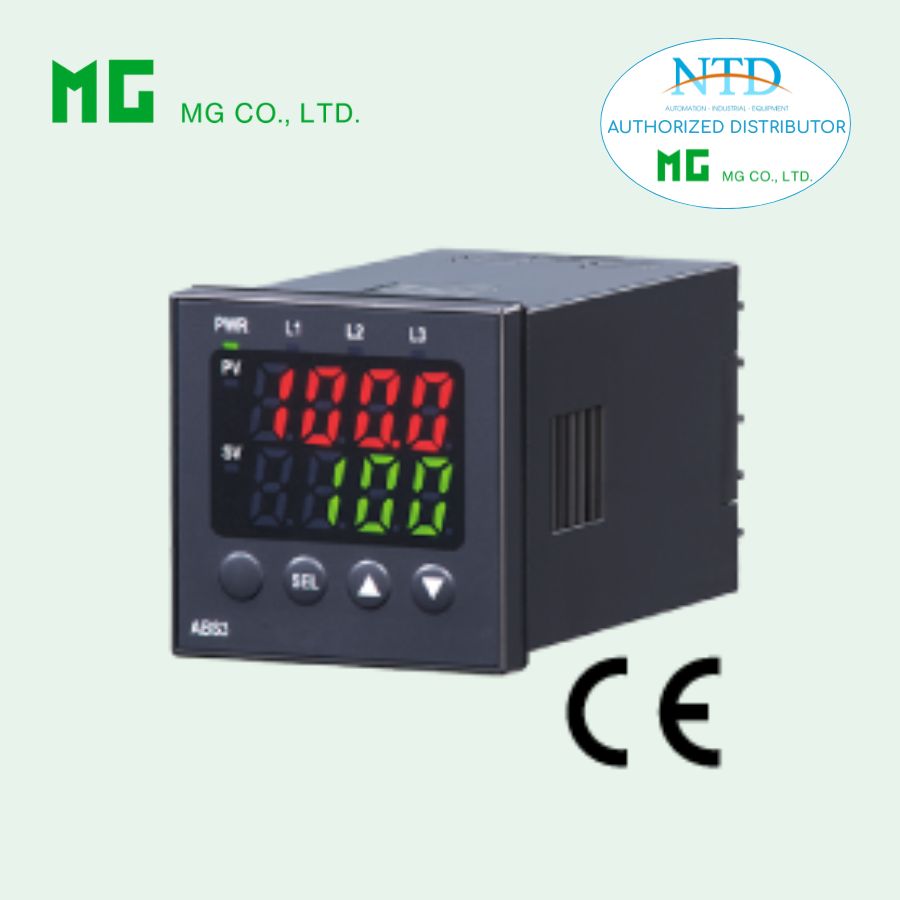

Bộ tạo và thiết lập tham số ABS3 MG (M-System)

ABS3 là thiết bị Parameter Generator (bộ tạo và thiết lập tham số) dạng panel, tích hợp màn hình hiển thị số kép, được thiết kế để cài đặt, giám sát và xuất tín hiệu analog trong các hệ thống điều khiển công nghiệp.

Với thiết kế chuẩn 1/16 DIN nhỏ gọn, khả năng lập trình linh hoạt và hiển thị trực quan, ABS3 giúp người vận hành dễ dàng cấu hình các tham số cho PLC, DCS hoặc hệ thống điều khiển quá trình một cách nhanh chóng và chính xác.

Đặc điểm nổi bật

• Thiết kế nhỏ gọn chuẩn 1/16 DIN
  → Tiết kiệm không gian tủ điện, dễ tích hợp

• Hiển thị kép trực quan

  • PV (Process Value) – LED đỏ

  • SV (Set Value) – LED xanh
    → Theo dõi và cài đặt dễ dàng

• Lập trình trực tiếp bằng phím mặt trước
  → Không cần phần mềm ngoài, thao tác nhanh chóng

• Hỗ trợ tín hiệu linh hoạt

  • Input/Output: 4–20 mA hoặc 1–5 V
    → Dễ dàng tương thích nhiều hệ thống

• Chức năng giám sát tín hiệu đầu vào
  → Theo dõi trạng thái tín hiệu process real-time

• Tùy chỉnh đa dạng

  • Scaling

  • Moving average

  • Input filter
    → Tối ưu tín hiệu và độ ổn định

• Bảo vệ cài đặt (Security)
  → Ngăn thay đổi thông số ngoài ý muốn

• Chuẩn bảo vệ cao

  • IP66 (mặt trước)
    → Phù hợp môi trường công nghiệp khắc nghiệt

Thông số kỹ thuật chính

Ngõ vào (Input)

• Dòng điện:

  • 4 – 20 mA DC (37 Ω)

• Điện áp:

  • 1 – 5 V DC (≥ 1 MΩ)

• Dải tín hiệu:

  • -10% đến +110%

Ngõ ra (Output)

• Dòng điện:

  • 4 – 20 mA DC (≤ 550 Ω)

• Điện áp:

  • 1 – 5 V DC (≥ 250 kΩ)

• Dải output:

  • -10% đến +110%

Hiển thị

• PV Display:

  • LED 7 đoạn, 4 digit (màu đỏ)

  • Dải: -1999 → 9999

• SV Display:

  • LED 7 đoạn, 4 digit (màu xanh)

  • Dải: -10% → +110%

• Tốc độ cập nhật:

  • Tối đa 4 lần/giây

Hiệu suất

• Độ chính xác hiển thị: ±0.2% ±1 digit

• Độ chính xác output: ±0.2%

• Thời gian đáp ứng: ~0.5 giây

• Hệ số nhiệt: ±0.015 %/°C

Nguồn cấp

• AC: 100 – 240 V AC

• DC: 24 V DC

• Công suất tiêu thụ:

  • 4 – 6 VA (AC)

  • ≤ 3 W (DC)

Điều kiện hoạt động

• Nhiệt độ: -5 đến +55°C

• Độ ẩm: 10 – 90% RH (không ngưng tụ)

Cơ khí & lắp đặt

• Lắp đặt: Panel (flush mounting)

• Chuẩn bảo vệ: IP66 (mặt trước)

• Kết nối: Terminal vít M3

• Trọng lượng: ~130 g

• Vỏ: Nhựa chống cháy

Ứng dụng phổ biến

• Hệ thống DCS / PLC
  → Thiết lập và điều chỉnh tham số tín hiệu

• Nhà máy công nghiệp
  → Cấu hình tín hiệu analog cho các quá trình

• Hệ thống điều khiển quá trình
  → Cài đặt setpoint cho lưu lượng, nhiệt độ, áp suất

• Phòng điều khiển (Control Panel)
  → Giám sát và tinh chỉnh tín hiệu trực tiếp

• Ngành năng lượng, nước, HVAC
  → Ứng dụng trong các hệ thống yêu cầu điều khiển chính xác

ABS3 là thiết bị Parameter Generator nhỏ gọn nhưng mạnh mẽ, giúp đơn giản hóa việc cài đặt, giám sát và điều chỉnh tín hiệu analog trong hệ thống điều khiển. Với độ chính xác cao, khả năng lập trình linh hoạt và hiển thị trực quan, ABS3 là lựa chọn lý tưởng cho các ứng dụng công nghiệp hiện đại.
