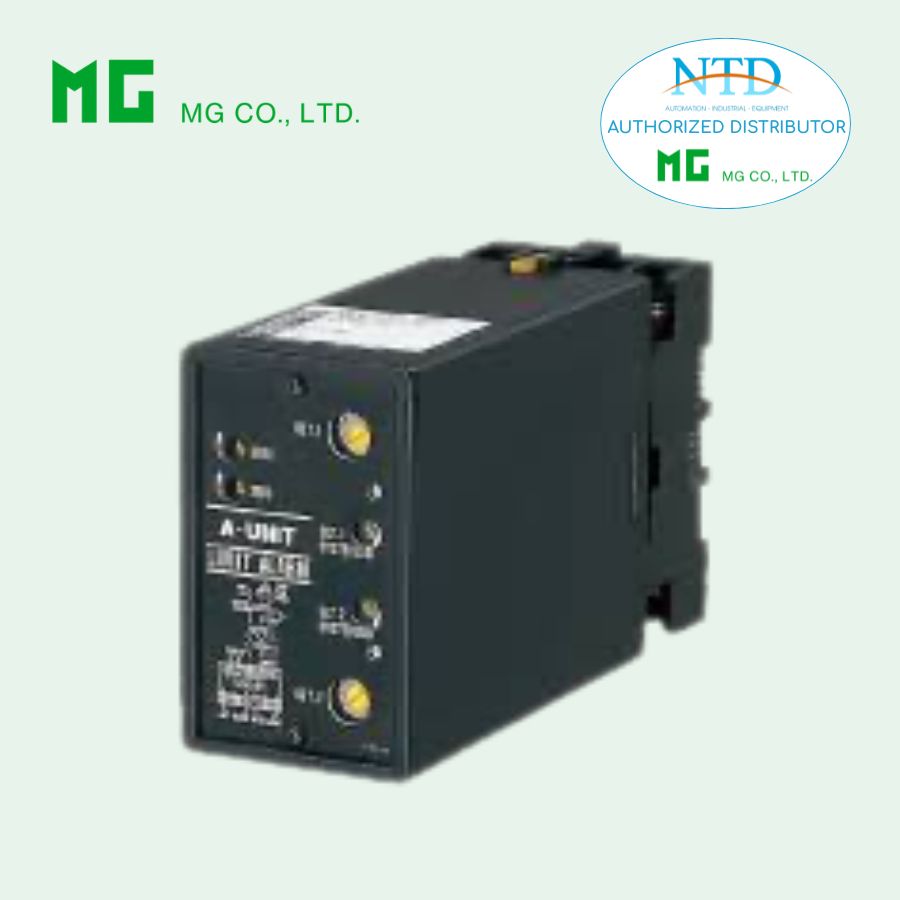

ACTA CT Alarm là thiết bị rơ-le cảnh báo dòng điện AC sử dụng tín hiệu từ biến dòng (CT). Thiết bị đo theo phương pháp Average sensing nhưng được hiệu chuẩn RMS, đảm bảo độ chính xác cao trong các ứng dụng giám sát dòng điện công nghiệp.
TÍNH NĂNG & CHỨC NĂNG
-
Cung cấp ngõ ra relay SPDT tại mức dòng AC cài đặt trước từ CT
-
2 mức cảnh báo độc lập (Hi / Lo)
-
Tích hợp bộ bảo vệ CT chống hở mạch thứ cấp
-
Lựa chọn chế độ cuộn dây relay khi báo động:
-
Kích điện khi báo động
-
Mất điện khi báo động
-
-
Điều chỉnh độ trễ (Hysteresis / Deadband)
-
Relay dạng kín tăng độ bền
-
Có thể sử dụng nguồn 110 V DC
-
Thiết kế mật độ lắp đặt cao
-
Đèn LED mặt trước hiển thị trạng thái:
-
Đỏ: Output 1
-
Xanh: Output 2
-
ỨNG DỤNG TIÊU BIỂU
-
Hệ thống Annunciator
-
Cảnh báo quá dòng trong tủ điện
-
Giám sát tải động cơ
-
Hệ thống bảo vệ thiết bị điện công nghiệp
MODEL: ACTA-[1]1[2][3]-[4]
Cách đặt hàng
Ví dụ: ACTA-1111-B
Vui lòng chọn mã tương ứng cho từng mục [1] đến [4].
[1] NGÕ VÀO (INPUT)
| Mã | Dải dòng |
|---|---|
| 1 | 0 – 1 A AC |
| 5 | 0 – 5 A AC |
[2] SETPOINT 1 OUTPUT
| Mã | Chức năng |
|---|---|
| 1 | Hi – Kích điện khi báo động |
| 2 | Hi – Mất điện khi báo động |
| 3 | Lo – Kích điện khi báo động |
| 4 | Lo – Mất điện khi báo động |
[3] SETPOINT 2 OUTPUT
| Mã | Chức năng |
|---|---|
| 1 | Hi – Kích điện khi báo động |
| 2 | Hi – Mất điện khi báo động |
| 3 | Lo – Kích điện khi báo động |
| 4 | Lo – Mất điện khi báo động |
[4] NGUỒN CẤP
🔸 Nguồn AC
| Mã | Điện áp |
|---|---|
| B | 100 V AC |
| C | 110 V AC |
| D | 115 V AC |
| F | 120 V AC |
| G | 200 V AC |
| H | 220 V AC |
| J | 240 V AC |
🔸 Nguồn DC
| Mã | Điện áp |
|---|---|
| S | 12 V DC |
| R | 24 V DC |
| V | 48 V DC |
| P | 110 V DC |
THÔNG SỐ KỸ THUẬT CHUNG
-
Kiểu lắp: Plug-in
-
Đấu nối: Terminal vít M3.5
-
Vỏ: Nhựa chống cháy (màu đen)
-
Cách ly: Input – Output 1 – Output 2 – Power
-
Dạng sóng đầu vào: Sóng sin
-
Điều chỉnh Zero: -5 đến +5% (mặt trước)
-
Điều chỉnh Span: 95 – 105% (mặt trước)
-
Điều chỉnh Setpoint: Vít xoay 270°, 0 – 100% độc lập
-
Điều chỉnh Deadband: 1 – 100%
-
Timer khi cấp nguồn: Relay không kích trong ~2 giây
THÔNG SỐ NGÕ VÀO
-
Tần số: 50 hoặc 60 Hz
-
Tải đầu vào (Input burden): Tối đa 0.5 VA
-
Khả năng quá tải:
-
500% định mức trong 5 giây
-
120% liên tục
-
-
Dải hoạt động: 0 – 100% định mức
THÔNG SỐ NGÕ RA (Relay)
-
100 V AC @ 1 A
-
120 V AC @ 1 A
-
240 V AC @ 0.5 A
-
30 V DC @ 1 A (tải thuần trở)
-
Điện áp đóng cắt tối đa: 380 V AC / 125 V DC
-
Công suất đóng cắt tối đa: 120 VA / 30 W
-
Tải tối thiểu: 5 V DC @ 10 mA
-
Tuổi thọ cơ khí: 5 x 10⁷ lần đóng cắt
(Khuyến nghị sử dụng bảo vệ ngoài khi điều khiển tải cảm để tăng tuổi thọ relay)
ĐIỀU KIỆN LẮP ĐẶT
-
Nguồn AC: ±10%, 50/60 Hz, ~2 VA
-
Nguồn DC: ±10%, ~2 W
-
Nhiệt độ làm việc: -5 đến +60°C
-
Độ ẩm: 30 – 90% RH (không ngưng tụ)
-
Kiểu lắp: Gắn mặt tủ hoặc DIN rail
-
Trọng lượng: 450 g
ĐẶC TÍNH HIỆU SUẤT (Theo % span)
-
Độ lặp lại điểm trip: ±0.5%
-
Hệ số nhiệt: ±0.05%/°C
-
Thời gian đáp ứng: ≤ 0.7 giây
-
Ảnh hưởng điện áp nguồn: ±0.1%
-
Điện trở cách điện: ≥ 100 MΩ (500 V DC)
-
Độ bền điện môi: 2000 V AC / 1 phút
