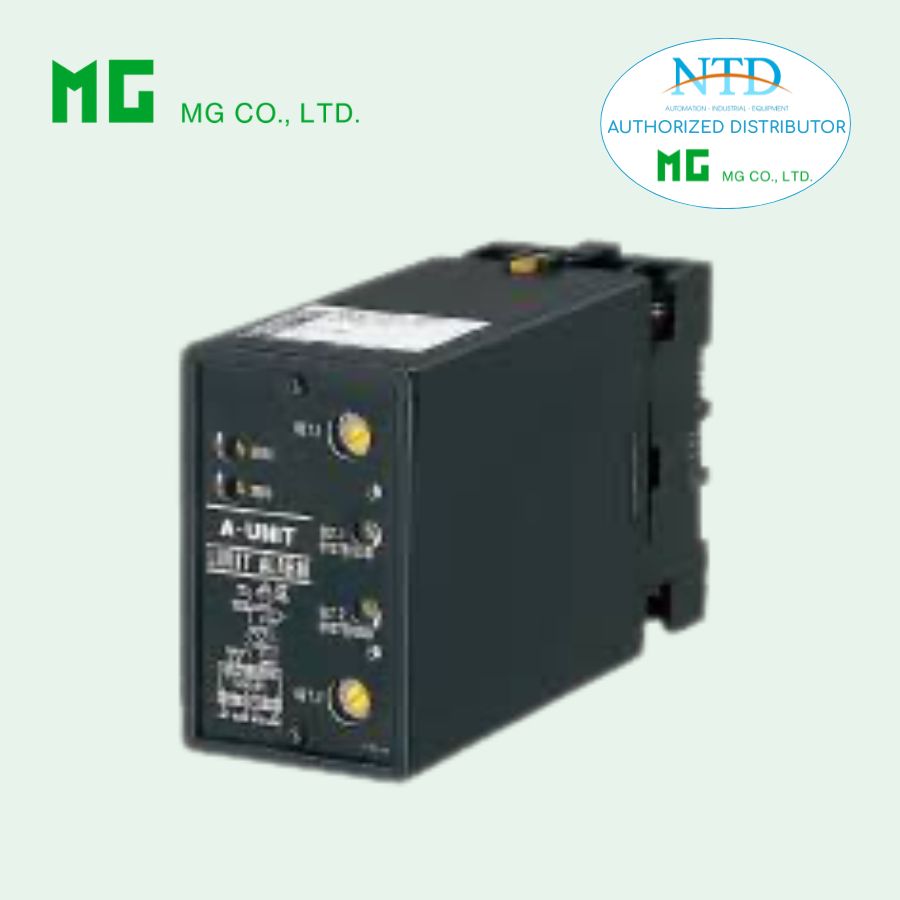

ACTE CT Alarm là thiết bị rơ-le cảnh báo dòng điện AC sử dụng tín hiệu từ biến dòng (CT), tích hợp phương pháp đo True RMS cho độ chính xác cao, kể cả trong môi trường có méo dạng sóng. Thiết bị phù hợp cho các hệ thống giám sát và bảo vệ dòng điện trong công nghiệp.

TÍNH NĂNG & CHỨC NĂNG

• Cung cấp ngõ ra relay SPDT tại mức dòng AC cài đặt trước từ CT

• 2 mức cảnh báo độc lập (Hi / Lo)

• Tích hợp bộ bảo vệ CT chống hở mạch thứ cấp

• Lựa chọn chế độ cuộn dây relay:

  • Kích điện khi báo động

  • Mất điện khi báo động

• Điều chỉnh độ trễ (Hysteresis / Deadband)

• Relay dạng kín, tăng độ bền và an toàn

• Có thể sử dụng nguồn 110 V DC

• Thiết kế lắp đặt mật độ cao

• Đèn LED hiển thị trạng thái:

  • Đỏ: Output 1

  • Xanh: Output 2

ỨNG DỤNG TIÊU BIỂU

• Hệ thống Annunciator

• Cảnh báo quá dòng động cơ

• Giám sát tải máy biến áp

• Hệ thống bảo vệ tủ điện công nghiệp

MODEL: ACTE-[1]1[2][3]-[4]

Cách đặt hàng

Ví dụ: ACTE-1111-B

Vui lòng chọn mã tương ứng cho từng mục [1] đến [4].

[1] NGÕ VÀO (INPUT)

[2] SETPOINT 1 OUTPUT

[3] SETPOINT 2 OUTPUT

[4] NGUỒN CẤP

🔸 Nguồn AC

🔸 Nguồn DC

THÔNG SỐ KỸ THUẬT CHUNG

• Kiểu lắp: Plug-in

• Đấu nối: Terminal vít M3.5

• Vỏ: Nhựa chống cháy (màu đen)

• Cách ly: Input – Output 1 – Output 2 – Power

• Dạng sóng đầu vào: Cho phép tới 15% thành phần sóng hài bậc 3

• Điều chỉnh Zero: -5 đến +5% (mặt trước)

• Điều chỉnh Span: 95 – 105% (mặt trước)

• Điều chỉnh Setpoint: Vít xoay 270°, 0 – 100% độc lập

• Điều chỉnh Deadband: 1 – 100%

• Timer khi cấp nguồn: Relay không kích trong ~2 giây

THÔNG SỐ NGÕ VÀO

• Tần số: 50 hoặc 60 Hz

• Tải đầu vào (Input burden): Tối đa 0.5 VA

• Khả năng quá tải:

  • 500% định mức trong 5 giây

  • 120% liên tục

• Dải hoạt động: 0 – 100% định mức

THÔNG SỐ NGÕ RA (Relay)

• 100 V AC @ 1 A

• 120 V AC @ 1 A

• 240 V AC @ 0.5 A

• 30 V DC @ 1 A (tải thuần trở)

• Điện áp đóng cắt tối đa: 380 V AC / 125 V DC

• Công suất đóng cắt tối đa: 120 VA / 30 W

• Tải tối thiểu: 5 V DC @ 10 mA

• Tuổi thọ cơ khí: 5 x 10⁷ lần đóng cắt

(Khuyến nghị sử dụng mạch bảo vệ ngoài khi điều khiển tải cảm để tăng tuổi thọ relay)

ĐIỀU KIỆN LẮP ĐẶT

• Nguồn AC: ±10%, 50/60 Hz, ~2 VA

• Nguồn DC: ±10%, ~2 W

• Nhiệt độ làm việc: -5 đến +60°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Lắp đặt: Gắn mặt tủ hoặc DIN rail

• Trọng lượng: 450 g

ĐẶC TÍNH HIỆU SUẤT (Theo % span)

• Độ lặp lại điểm trip: ±0.5%

• Hệ số nhiệt: ±0.05%/°C

• Thời gian đáp ứng: ≤ 0.7 giây

• Ảnh hưởng điện áp nguồn: ±0.1%

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
