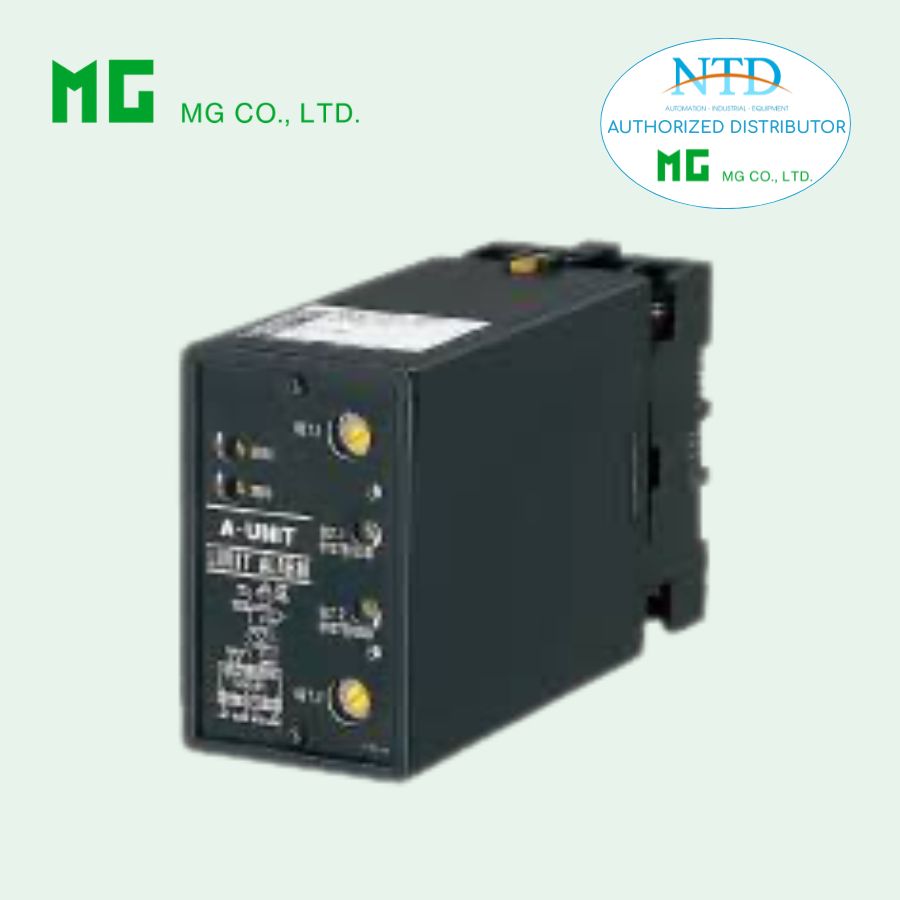

Rơ-le cảnh báo tín hiệu DC mô đun ACV của MG (M-System)

Liên hệ Còn hàng

Model: ACV
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ

Thiết bị rơ-le cảnh báo mức tín hiệu dòng hoặc điện áp DC mô đun ACV, cung cấp tiếp điểm relay SPDT tại các mức cài đặt trước. Thiết bị phù hợp cho hệ thống giám sát tín hiệu analog trong công nghiệp như 4–20mA, 0–10V, ±10V…

TÍNH NĂNG & CHỨC NĂNG

Cung cấp ngõ ra relay SPDT tại mức tín hiệu DC cài đặt
2 mức cảnh báo độc lập (Hi / Lo)
Lựa chọn chế độ cuộn dây khi báo động:
- Kích điện khi báo động
- Mất điện khi báo động
Điều chỉnh độ trễ (Hysteresis / Deadband)
Relay dạng kín, tăng độ bền
Có thể sử dụng nguồn 110 V DC
Cách ly lên tới 2000 V AC
Thiết kế lắp đặt mật độ cao
Đèn LED hiển thị trạng thái:
- Đỏ: Output 1
- Xanh: Output 2

ỨNG DỤNG TIÊU BIỂU

Hệ thống Annunciator
Cảnh báo quá mức tín hiệu 4–20mA
Giám sát tín hiệu cảm biến áp suất, mức, nhiệt độ
Hệ thống bảo vệ PLC / DCS

MODEL: ACV-[1]1[2][3]-[4][5]

Cách đặt hàng

Ví dụ: ACV-A113-B/Q

Vui lòng chọn mã tương ứng cho từng mục [1] đến [5].

[1] NGÕ VÀO (INPUT)

Dòng DC

Mã	Dải đo	Điện trở ngõ vào
A	4 – 20 mA	250 Ω
A1	4 – 20 mA	50 Ω
B	2 – 10 mA	500 Ω
C	1 – 5 mA	1000 Ω
D	0 – 20 mA	50 Ω
E	0 – 16 mA	62.5 Ω
F	0 – 10 mA	100 Ω
G	0 – 1 mA	1000 Ω
H	10 – 50 mA	100 Ω
J	0 – 10 μA	1000 Ω
K	0 – 100 μA	1000 Ω
GW	-1 – +1 mA	1000 Ω
FW	-10 – +10 mA	100 Ω
Z	Dòng tùy chọn

(Điện trở shunt 0.5W gắn tại terminal đầu vào)

Điện áp DC

Mã	Dải đo	Điện trở ngõ vào
1	0 – 10 mV	≥ 10 kΩ
15	0 – 50 mV	≥ 10 kΩ
16	0 – 60 mV	≥ 10 kΩ
2	0 – 100 mV	≥ 100 kΩ
3	0 – 1 V	≥ 1 MΩ
4	0 – 10 V	≥ 1 MΩ
5	0 – 5 V	≥ 1 MΩ
6	1 – 5 V	≥ 1 MΩ
4W	-10 – +10 V	≥ 1 MΩ
5W	-5 – +5 V	≥ 1 MΩ
0	Điện áp tùy chọn

[2] & [3] CÀI ĐẶT CẢNH BÁO (SETPOINT 1 & 2)

Điều chỉnh bằng vít xoay 270° phía trước.

Mã	Chức năng
1	Hi – Kích điện khi báo động
2	Hi – Mất điện khi báo động
3	Lo – Kích điện khi báo động
4	Lo – Mất điện khi báo động
