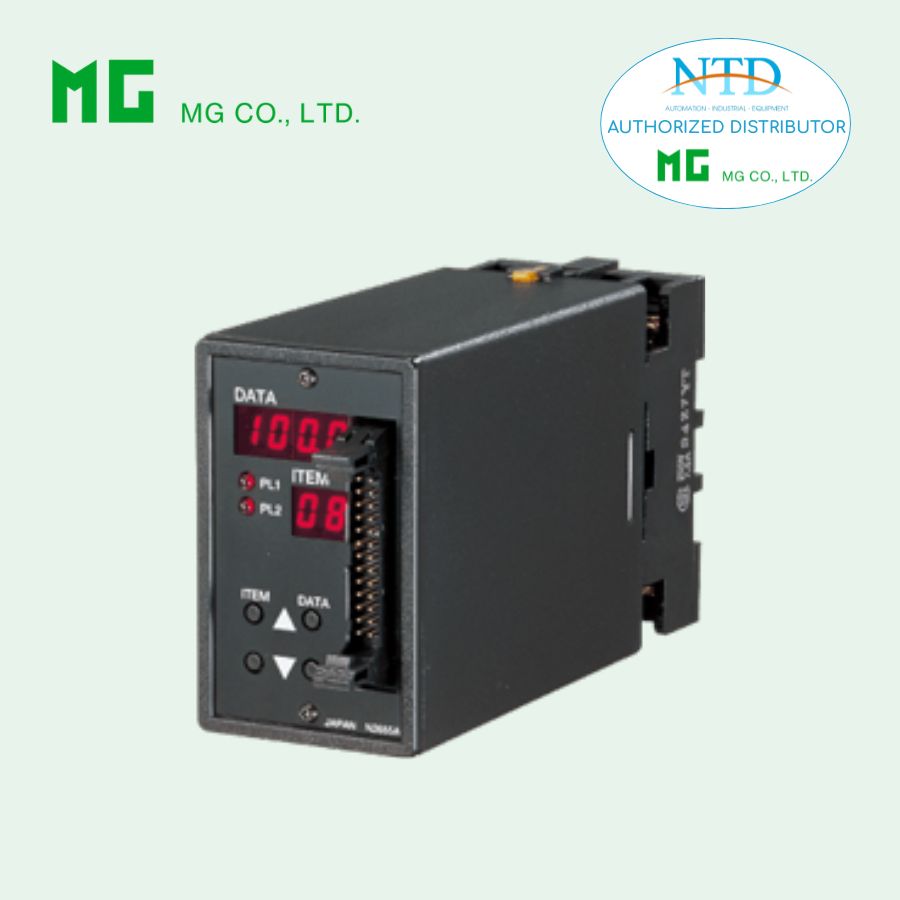

Bộ chuyển đổi tín hiệu cảm biến biến dạng AD2LC MG (M-System)

AD2LC là bộ chuyển đổi tín hiệu strain gauge sang tín hiệu số (strain gauge/digital converter) thuộc dòng M-UNIT, được thiết kế để xử lý tín hiệu từ load cell, cảm biến áp suất và các cảm biến dạng cầu.

Thiết bị tích hợp bộ chuyển đổi độ phân giải cao 16-bit, cho phép xuất tín hiệu số dưới nhiều định dạng như BCD, binary, two’s complement… phù hợp kết nối với PLC, máy tính và các hệ thống điều khiển số. Với khả năng scale theo đơn vị kỹ thuật và hiển thị trực tiếp, AD2LC là giải pháp lý tưởng cho các ứng dụng đo lường chính xác cao.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu strain gauge sang tín hiệu số với độ phân giải 16-bit

• Hỗ trợ nhiều định dạng đầu ra: BCD, binary, offset binary, two’s complement…

• Tùy chọn mức tín hiệu output: open collector hoặc CMOS

• Cho phép scale và hiển thị theo đơn vị kỹ thuật

• Tích hợp màn hình LED hiển thị giá trị đo

• Điều chỉnh excitation, zero, gain và tare trực tiếp

• Hỗ trợ nhiều tùy chọn cấu hình logic và giao thức output

• Cách ly giữa input, output và nguồn, tăng độ an toàn hệ thống

Thông số kỹ thuật

Thông tin chung

• Model: AD2LC-[1][2]-[3][4]

• Cấu trúc: dạng plug-in

• Lắp đặt: DIN rail hoặc surface

• Vật liệu vỏ: nhựa chống cháy

• Trọng lượng: khoảng 450 g

Ngõ vào

• Loại tín hiệu: strain gauge (cầu)

• Dải nhạy cảm biến:

  • S1: 0.0 – 3.0 mV/V

  • S2: 0.0 – 10.0 mV/V

  • S3: 0.0 – 30.0 mV/V

• Điện áp kích (excitation): 0.1 – 12.0 V (điều chỉnh được)

• Dòng kích tối đa: 30 mA

• Độ phân giải cài đặt: đến 0.001 mV/V

Ngõ ra

• Định dạng:

  • BCD

  • Binary

  • Offset binary

  • Two’s complement

  • Reflected binary

• Số bit: lựa chọn từ 8 đến 16 bit

• Mức tín hiệu:

  • Open collector (NPN)

  • CMOS level

• Có tín hiệu trạng thái: POL, OVF, DAV

Hiển thị

• LED 7 đoạn màu đỏ

• 4 digit hiển thị dữ liệu, 2 digit hiển thị trạng thái

• Hiển thị theo đơn vị kỹ thuật

• Có cảnh báo overrange và chế độ tiết kiệm năng lượng

Nguồn cấp

• AC: 100 – 240 V AC

• DC: 24 V DC hoặc 110 V DC

• Công suất tiêu thụ:

  • AC: khoảng 10 VA

  • DC: khoảng 7 W

Hiệu năng

• Độ chính xác: ±0.1 %

• Hệ số nhiệt: ±0.015 %/°C

• Độ phân giải: 16 bit

• Thời gian đáp ứng: ≤ 1.5 giây

• Chu kỳ cập nhật: ≤ 0.3 giây

• Ảnh hưởng điện áp nguồn: ±0.1 %

Cách ly và an toàn

• Điện trở cách ly: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi: 2000 VAC trong 1 phút

• Tiêu chuẩn: EMC, Low Voltage Directive, RoHS

Điều kiện hoạt động

• Nhiệt độ: -5 đến +55°C

• Độ ẩm: 30 đến 90% RH (không ngưng tụ)

Ứng dụng phổ biến

• Kết nối load cell với PLC hoặc hệ thống máy tính

• Hệ thống cân điện tử, cân băng tải, cân định lượng

• Đo lực, áp suất trong dây chuyền sản xuất

• Giao tiếp giữa tín hiệu analog và hệ thống điều khiển số

• Ứng dụng trong panel meter và thiết bị hiển thị số

• Hệ thống tự động hóa yêu cầu xử lý tín hiệu chính xác cao

• Các hệ thống đo lường cần xuất dữ liệu dạng số linh hoạt
