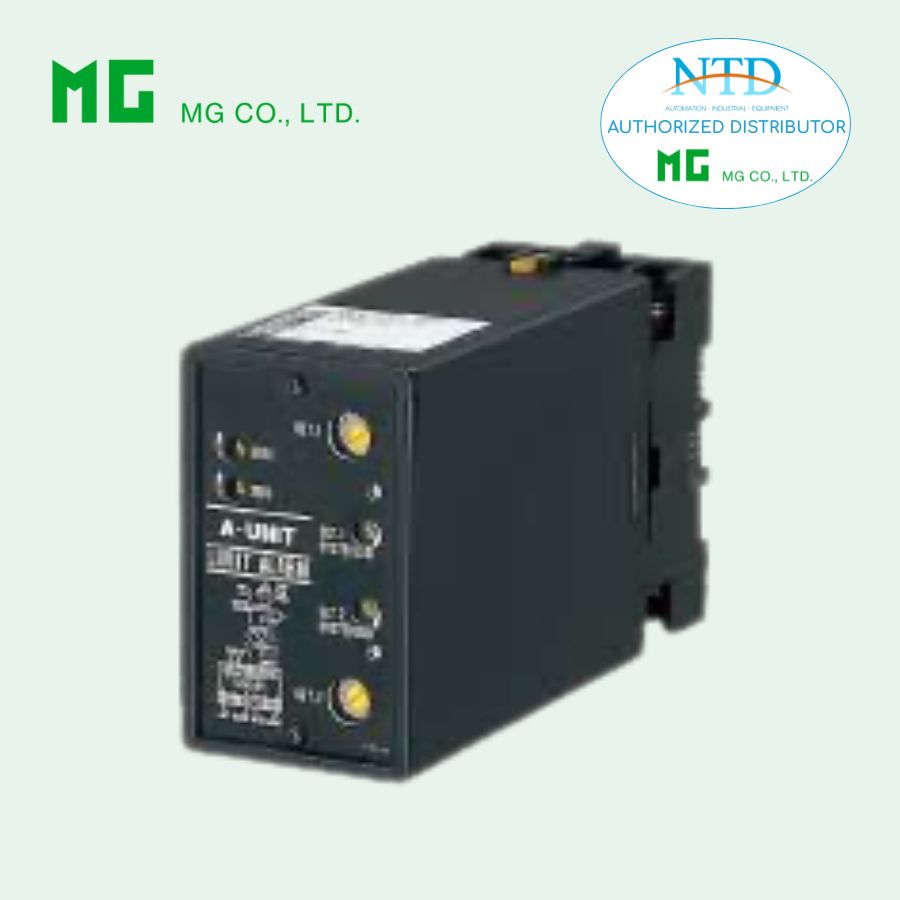

ADY TWO-WIRE TRANSMITTER ALARM MG (M-System) là thiết bị cảnh báo tín hiệu 4–20mA DC, tích hợp nguồn cấp cho vòng dòng và 2 ngõ ra relay SPDT độc lập. Thiết bị phù hợp cho hệ thống đo lường, giám sát quá trình trong nhà máy công nghiệp, trạm xử lý nước, HVAC, năng lượng và tự động hóa.
1. Giới thiệu chung
ADY MG (M-System) được thiết kế để:
-
Cấp nguồn cho vòng dòng 4–20mA DC (two-wire transmitter)
-
Giám sát mức dòng và xuất tín hiệu cảnh báo khi đạt ngưỡng cài đặt
-
Hỗ trợ Dual alarm (Hi/Lo) – 2 mức cảnh báo độc lập
-
Tương thích với smart transmitter
-
Có bảo vệ ngắn mạch đầu ra cấp nguồn
Thiết bị dạng plug-in, lắp DIN rail hoặc lắp mặt tủ, tiết kiệm không gian với thiết kế high-density mounting.
2. Tính năng & đặc điểm nổi bật
-
✔ Cấp nguồn 24–28V DC cho vòng dòng 4–20mA
-
✔ 2 relay SPDT độc lập (Setpoint 1 & Setpoint 2)
-
✔ Tùy chọn:
-
Hi alarm (quá mức)
-
Lo alarm (thấp mức)
-
Coil energized / de-energized khi alarm
-
-
✔ Điều chỉnh deadband (hysteresis) 1–100%
-
✔ Điều chỉnh zero (-5 đến +5%) và span (95–105%)
-
✔ Bảo vệ ngắn mạch – giới hạn dòng 35mA (không giới hạn thời gian)
-
✔ LED hiển thị trạng thái:
-
Đỏ: Output 1
-
Xanh: Output 2
-
-
✔ Relay có thể cấp nguồn 110V DC
-
✔ Cách ly: Input – Output 1 – Output 2 – Power
3. Thông số kỹ thuật chi tiết
🔹 Tín hiệu vào
-
Dòng vào: 4–20mA DC
-
Điện trở vào: 250 Ω (tích hợp sẵn)
-
Loại transmitter: 2 dây (Two-wire)
-
Hỗ trợ smart transmitter
🔹 Nguồn cấp vòng dòng
-
Điện áp không tải: 24–28V DC
-
Dòng cấp tối đa: ≤ 22mA
-
Bảo vệ ngắn mạch:
-
Giới hạn dòng: 35mA max
-
Thời gian bảo vệ: Không giới hạn
-
🔹 Relay Output (SPDT)
-
100V AC @ 1A
-
120V AC @ 1A
-
240V AC @ 0.5A
-
30V DC @ 1A (tải thuần trở)
-
Điện áp chuyển mạch tối đa:
-
380V AC
-
125V DC
-
-
Công suất chuyển mạch tối đa:
-
120 VA hoặc 30 W
-
-
Tuổi thọ cơ khí: 5 × 10⁷ chu kỳ
4. Nguồn nuôi thiết bị
AC:
-
100 / 110 / 115 / 120 / 200 / 220 / 240 V AC
-
50/60 Hz ±2%
-
Công suất tiêu thụ: ~2.5 VA
DC:
-
12 / 24 / 48 / 110 V DC
-
110V DC: dải 85–150V
-
Công suất: ~2W (80mA tại 24V)
5. Điều kiện môi trường
-
Nhiệt độ làm việc: -5 đến +60°C
-
Độ ẩm: 30–90% RH (không ngưng tụ)
-
Cách điện: ≥ 100 MΩ @ 500V DC
-
Độ bền điện môi: 2000V AC / 1 phút
-
Trọng lượng: 380g
-
Vỏ: Nhựa chống cháy (màu đen)
-
Terminal: M3.5 (thép mạ crom hoặc inox tùy chọn)
6. Mã đặt hàng
MODEL: ADY–1[1][2]–[3][4]
Ví dụ: ADY-111-B/Q
Trong đó:
[1] Setpoint 1
-
1: Hi (coil energized at alarm)
-
2: Hi (coil de-energized at alarm)
-
3: Lo (coil energized at alarm)
-
4: Lo (coil de-energized at alarm)
[2] Setpoint 2: tương tự [1]
[3] Power Input
-
B–J: AC 100–240V
-
S/R/V/P: DC 12–110V
[4] Option
-
blank: không tùy chọn
-
/Q: có tùy chọn
Option /Q:
-
/C01: Silicone coating
-
/C02: Polyurethane coating
-
/C03: Rubber coating
-
/S01: Terminal screw inox
7. Ứng dụng thực tế
Thiết bị ADY MG (M-System) được sử dụng trong:
-
Cảnh báo mức (Level alarm)
-
Cảnh báo áp suất (Pressure alarm)
-
Cảnh báo lưu lượng (Flow alarm)
-
Cảnh báo nhiệt độ (Temperature alarm)
-
Annunciator panel
-
Hệ thống SCADA / DCS / PLC
8. Ưu điểm khi sử dụng thiết bị ADY MG (M-System)
-
Tích hợp nguồn cấp vòng dòng giúp giảm chi phí
-
Độ chính xác cao (repeatability ±0.5%)
-
Phản hồi nhanh ≤ 1 giây
-
Thiết kế công nghiệp bền bỉ
-
Dễ lắp đặt và bảo trì
