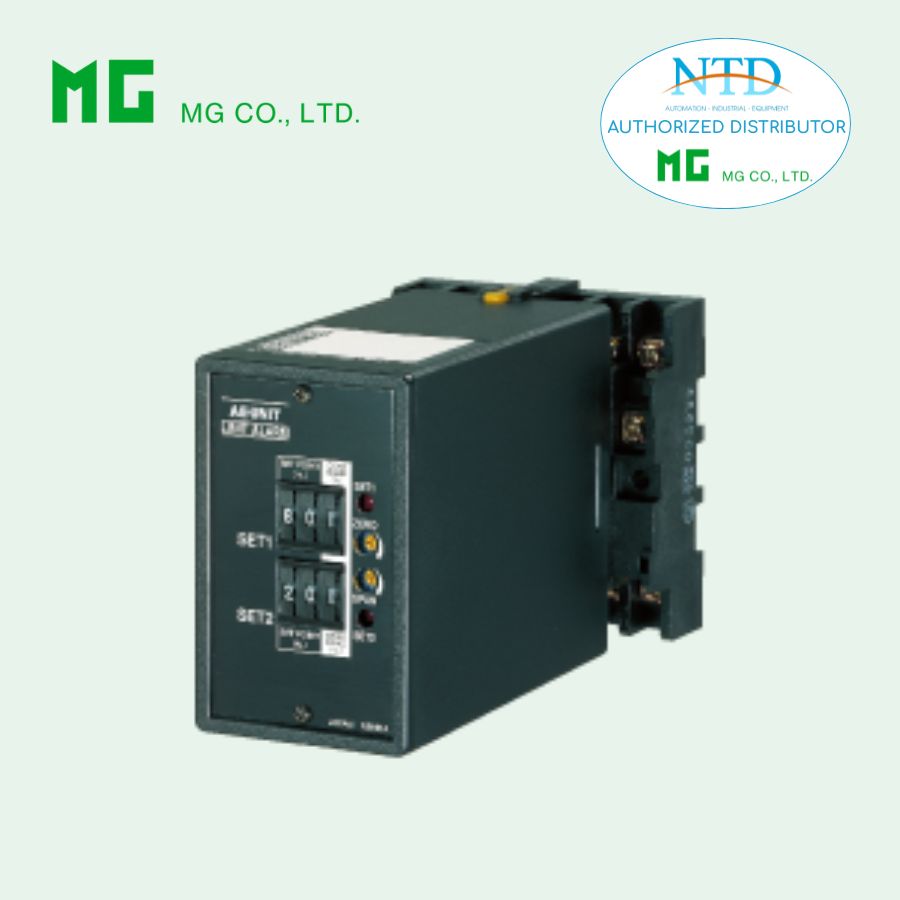

Thiết bị cảnh báo tín hiệu DC mô đun AEAD của MG (M-System)

AEAD – Thiết Bị Cảnh Báo Tín Hiệu DC (Cộng 2 Ngõ Vào)

(2-Input Addition DC Alarm)

1. Chức năng & Đặc điểm

• Cung cấp tiếp điểm relay SPDT tại các mức tín hiệu cài đặt trước

• Hai mức cảnh báo độc lập (Hi/Lo)

• Ngõ ra DC cách ly tỷ lệ với tổng của hai tín hiệu đầu vào

• Lựa chọn relay tác động khi có điện hoặc mất điện tại trạng thái alarm

• Cài đặt bằng công tắc Thumbwheel phía trước

• Relay có thể sử dụng nguồn 110 V DC

2. Nguyên lý hoạt động

Thiết bị thực hiện phép tính:

Trong đó:

• K1, K2: 0.10 – 2.00 (cài đặt tại nhà máy)

• Input 1, Input 2, Output: 0 – 100 %

• Tín hiệu < 0 % được tính là giá trị âm

3. Cấu trúc mã đặt hàng

MODEL: AEAD–[1][2][3][4][5][6]–[7][8]
Ví dụ: AEAD-6A2101-D/Q

[1] Ngõ vào (DC Voltage)

• 0–10 mV, 0–50 mV, 0–60 mV

• 0–100 mV

• 0–1 V

• 0–5 V

• 1–5 V

• 0–10 V

• ±5 V, ±10 V

• Hoặc đặt theo yêu cầu

Điện trở ngõ vào: 10 kΩ – 1 MΩ tùy dải đo

[2] Ngõ ra DC

Không có ngõ ra: N

Dòng (Current):
4–20 mA, 2–10 mA, 1–5 mA, 0–20 mA, 0–10 mA, 0–1 mA…

Áp (Voltage):
0–10 mV, 0–100 mV, 0–1 V, 0–5 V, 1–5 V, 0–10 V, ±5 V, ±10 V

Hoặc cấu hình theo yêu cầu

[3] & [4] Ngõ ra Cảnh Báo (Setpoint 1 & 2)

• Hi hoặc Lo

• Relay tác động khi có điện hoặc mất điện

[5] Thời gian trễ ON

0.5 – 4 giây

[6] Thời gian trễ khi cấp nguồn

1 – 5 giây

[7] Nguồn cấp

AC: 100 / 110 / 115 / 120 / 200 / 220 / 240 V AC
DC: 12 / 24 / 48 / 110 V DC

[8] Tùy chọn (/Q)

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

• /C03: Phủ Rubber

• /S01: Vít terminal inox

4. Thông số kỹ thuật chung

• Kiểu lắp: Plug-in

• Kết nối: Terminal vít M3.5

• Vật liệu vỏ: Nhựa chống cháy

• Cách ly: Input 1 → Input 2 → DC Output → Alarm 1 → Alarm 2 → Power

• Điều chỉnh Zero: -5 đến +5 %

• Điều chỉnh Span: 95 – 105 %

• Cài đặt Setpoint: 0 – 99 % (bước 1 %)

• Điều chỉnh Hysteresis: 0.5 – 9 %

LED mặt trước: Đỏ sáng khi relay có điện

5. Thông số ngõ ra

DC Output

• Dòng: 0–20 mA

• Áp: -10 đến +12 V

• Độ chính xác: ±0.2 % (±0.4 % khi K ≥ 1)

• Thời gian đáp ứng: ≤ 0.5 s

Alarm Output (Relay)

• 100 V AC @ 1 A

• 120 V AC @ 1 A

• 240 V AC @ 0.5 A

• 30 V DC @ 1 A

• Điện áp chuyển mạch tối đa: 380 V AC / 125 V DC

• Tuổi thọ cơ khí: 5 × 10⁷ lần

6. Điều kiện lắp đặt

• Nhiệt độ: -5 đến +55°C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

• Lắp đặt: Gắn tủ hoặc DIN rail

• Khối lượng: 450 g

7. Hiệu suất

• Sai số Setpoint: ±0.7 %

• Lặp lại điểm tác động: ±0.05 %

• Hệ số nhiệt: ±0.015 %/°C

• Cách điện: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi: 2000 V AC / 1 phút
