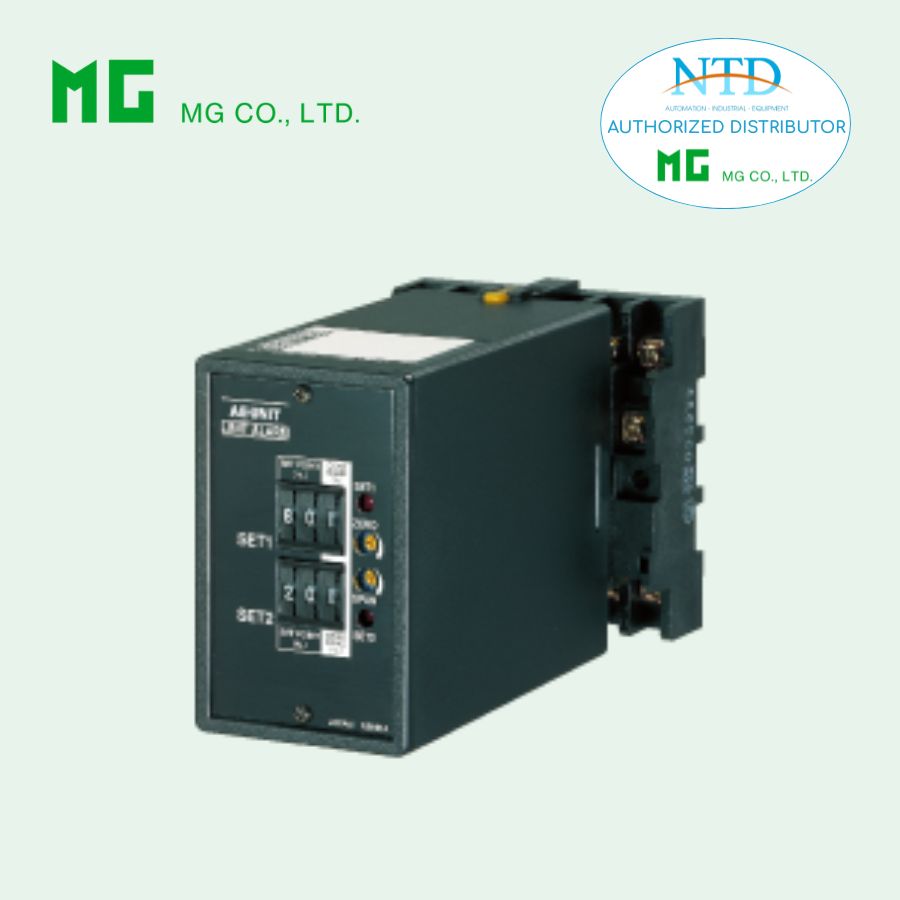

AETG là bộ cảnh báo tốc độ thuộc dòng AE-UNIT, sử dụng tín hiệu điện áp AC từ tachogenerator (máy phát tốc) để giám sát tốc độ quay của động cơ hoặc thiết bị cơ khí.
Thiết bị cung cấp 2 ngưỡng cảnh báo độc lập (Hi/Lo) thông qua relay, đồng thời hỗ trợ ngõ ra analog DC cách lyđể truyền tín hiệu về hệ thống điều khiển. Với khả năng đo chính xác, cách ly an toàn và cài đặt linh hoạt, AETG là giải pháp lý tưởng cho các hệ thống giám sát tốc độ trong công nghiệp.
Đặc điểm nổi bật
- Đo tín hiệu từ tachogenerator (AC voltage): Dải rộng từ mV đến 250 V AC
- Hai mức cảnh báo độc lập (Hi/Lo):
- Cài đặt riêng biệt cho từng relay
- Ngõ ra relay SPDT: Dùng cho cảnh báo hoặc điều khiển thiết bị
- Ngõ ra analog DC cách ly: (4–20 mA, 0–10 V,...) để kết nối PLC/SCADA
- Cài đặt linh hoạt, dễ sử dụng:
- Setpoint, hysteresis bằng núm xoay (thumbwheel)
- Tùy chọn trạng thái relay khi alarm:
- Coil có điện hoặc mất điện
- Hiển thị trạng thái trực quan: LED báo relay hoạt động
- Cách ly tín hiệu cao: Lên đến 2000 VAC
- Độ ổn định tốt trong môi trường công nghiệp
- Tương thích nhiều dải điện áp đầu vào khác nhau
Thông số kỹ thuật chính
Ngõ vào
- Loại tín hiệu: Điện áp AC từ tachogenerator
- Dải đo: 0 – 250 V AC (tùy model)
- Trở kháng đầu vào: ≥ 100 kΩ
- Tần số làm việc: 15 Hz – 1 kHz
- Span tối thiểu: 50 mV
Ngõ ra
1. Ngõ ra relay (Alarm Output)
- Loại: SPDT
- Số lượng: 2 relay (Setpoint 1 & 2)
- Công suất tiếp điểm:
- 100 VAC / 1 A
- 240 VAC / 0.5 A
- 30 VDC / 1 A
- Điện áp đóng cắt tối đa: 380 VAC / 125 VDC
- Tuổi thọ cơ khí: 5 × 10⁷ lần
2. Ngõ ra analog DC (tùy chọn)
- Dòng: 4–20 mA, 0–20 mA, 1–5 mA,...
- Áp: 0–10 V, 1–5 V,...
- Độ chính xác: ±0.4%
- Thời gian đáp ứng: ≤ 0.5 giây
Cài đặt & điều chỉnh
- Setpoint: 0 – 99% (bước 1%)
- Hysteresis: 0.5 – 9%
- Thời gian trễ ON: 0.5 – 4 giây
- Thời gian trễ khi cấp nguồn: 1 – 5 giây
- Điều chỉnh Zero: -5 đến +5%
- Điều chỉnh Span: 95 – 105%
Nguồn cấp
- AC: 100 – 240 V AC
- DC: 12 / 24 / 48 / 110 V DC
Hiệu năng
- Độ chính xác ngõ ra DC: ±0.4%
- Độ chính xác setpoint: ±0.9%
- Độ lặp lại: ±0.05%
- Hệ số nhiệt: ±0.015%/°C
- Cách điện: ≥ 100 MΩ (500 V DC)
- Chịu điện áp: 2000 VAC
Cơ khí & lắp đặt
- Kiểu lắp: Plug-in
- Kết nối: Terminal vít M3.5
- Lắp đặt: DIN rail hoặc bề mặt
- Khối lượng: ~450 g
Điều kiện hoạt động
- Nhiệt độ: -5 đến +55°C
- Độ ẩm: 30 – 90% RH (không ngưng tụ)
Ứng dụng phổ biến
AETG được sử dụng rộng rãi trong các hệ thống giám sát và bảo vệ tốc độ:
- Giám sát tốc độ động cơ (motor)
- Hệ thống turbine, máy phát điện
- Băng tải, máy quay, máy cán
- Phát hiện quá tốc / thấp tốc (overspeed / underspeed)
- Tích hợp PLC / SCADA để giám sát và điều khiển
- Nhà máy điện, nhà máy công nghiệp nặng
- Hệ thống cần cảnh báo tốc độ chính xác và an toàn cao
