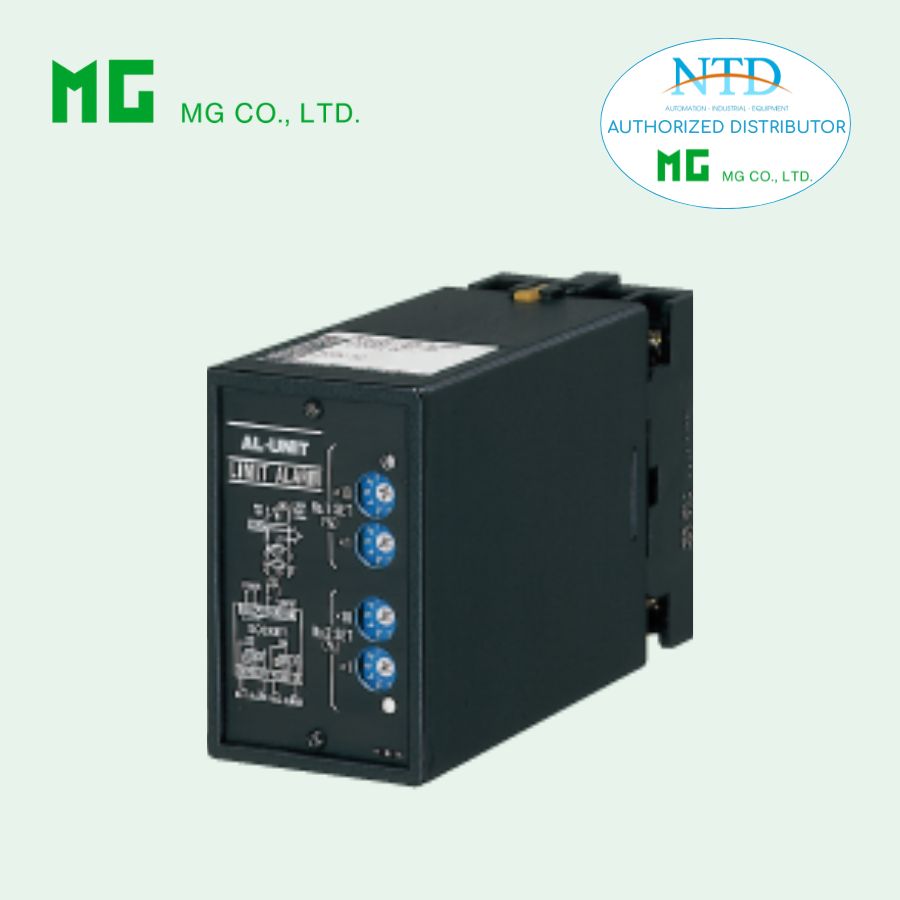

Bộ cảnh báo tín hiệu ALV của MG (M-System)

Bộ cảnh báo tín hiệu ALV - Limit Alarm DC (Điều chỉnh bằng Rotary Switch) – AL-UNIT

1. Chức năng & Đặc điểm

• Cung cấp tiếp điểm relay SPDT tại mức tín hiệu DC cài đặt trước

• Hai mức cảnh báo độc lập (Hi/Lo)

• Lựa chọn relay tác động khi có điện hoặc mất điện khi alarm

• Cài đặt Setpoint bằng công tắc xoay 10 vị trí (Rotary switch)

• Relay dạng kín (Enclosed relay)

• Hỗ trợ nguồn 110 V DC

• Cách ly điện áp lên đến 2000 V AC

• Thiết kế lắp đặt mật độ cao trong tủ điện

2. Ứng dụng điển hình

• Hệ thống Annunciator

• Các hệ thống cảnh báo giới hạn (Alarm System)

• Cảnh báo mức dòng / điện áp trong tủ điều khiển

• Bảo vệ quá áp, quá dòng

3. Cấu trúc mã đặt hàng

MODEL: ALV-[1][2][3]-[4][5]
Ví dụ: ALV-A13-B/Q

Khi đặt hàng cần cung cấp:

• Dải input đặc biệt (nếu chọn mã Z hoặc 0)

• Thông số tùy chọn /Q (ví dụ: /C01/S01)

4. Lựa chọn cấu hình

[1] Ngõ vào DC

Dòng (Current)

• 4 – 20 mA (250 Ω hoặc 50 Ω)

• 2 – 10 mA

• 1 – 5 mA

• 0 – 20 mA

• 0 – 16 mA

• 0 – 10 mA

• 0 – 1 mA

• 10 – 50 mA

• 0 – 10 μA

• 0 – 100 μA

• ±1 mA

• ±10 mA

• Z: Dòng theo yêu cầu

(Điện trở shunt 0.5 W gắn tại terminal input)

Điện áp (Voltage)

• 0 – 10 mV

• 0 – 50 mV

• 0 – 60 mV

• 0 – 100 mV

• 0 – 1 V

• 0 – 5 V

• 1 – 5 V

• 0 – 10 V

• ±5 V

• ±10 V

• 0: Điện áp theo yêu cầu

Dải đo tối đa: -300 đến +300 V DC

[2] Setpoint 1 Output

• Hi (coil energized at alarm)

• Hi (coil de-energized at alarm)

• Lo (coil energized at alarm)

• Lo (coil de-energized at alarm)

[3] Setpoint 2 Output

• Hi (coil energized at alarm)

• Hi (coil de-energized at alarm)

• Lo (coil energized at alarm)

• Lo (coil de-energized at alarm)

[4] Nguồn cấp

AC: 100 / 110 / 115 / 120 / 200 / 220 / 240 V AC
DC: 12 / 24 / 48 / 110 V DC

[5] Tùy chọn

• Mặc định: Không

• /Q: Tùy chọn theo yêu cầu

  • /C01: Phủ Silicone

  • /C02: Phủ Polyurethane

  • /C03: Phủ Rubber

  • /S01: Vít terminal inox

5. Thông số kỹ thuật chung

• Kiểu lắp: Plug-in

• Terminal: M3.5

• Vỏ: Nhựa chống cháy (màu đen)

• Cách ly: Input → Output 1 → Output 2 → Power

• Điều chỉnh Setpoint: Rotary switch 10 vị trí (0 – 99 %, bước 1 %)

• Hysteresis: 0.7 – 2.5 %

• LED đỏ sáng khi relay có điện

• Power ON timer: Relay mất điện ~2 giây sau khi cấp nguồn

6. Thông số ngõ vào

DC Current

• Shunt 0.5 W gắn tại terminal

• Với mã Z cần chỉ định điện trở input

DC Voltage

• Dải đo: -300 đến +300 V DC

• Span tối thiểu: 10 mV

• Offset: tối đa 1.5 lần span

Điện trở vào:

• Span 10 – 100 mV: ≥ 10 kΩ

• Span 0.1 – 1 V: ≥ 100 kΩ

• Span ≥ 1 V: ≥ 1 MΩ

7. Ngõ ra Relay

• 100 V AC @ 1 A

• 120 V AC @ 1 A

• 240 V AC @ 0.5 A

• 30 V DC @ 1 A

• Điện áp chuyển mạch tối đa: 380 V AC / 125 V DC

• Công suất tối đa: 120 VA / 30 W

• Tải tối thiểu: 5 V DC @ 10 mA

• Tuổi thọ cơ khí: 5 × 10⁷ lần

Khuyến nghị dùng bảo vệ ngoài khi tải cảm ứng.

8. Điều kiện lắp đặt

• Nhiệt độ hoạt động: -5 đến +60°C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

• Lắp đặt: Gắn tủ hoặc DIN rail

• Công suất tiêu thụ: ~2 VA (AC) / ~2 W (DC)

• Khối lượng: 370 g

9. Hiệu suất

• Sai số Setpoint: ±0.5 %

• Độ lặp lại điểm tác động: ±0.05 %

• Hệ số nhiệt: ±0.015 %/°C

• Thời gian đáp ứng: ~0.5 giây

• Ảnh hưởng điện áp nguồn: ±0.1 %

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi: 2000 V AC / 1 phút
