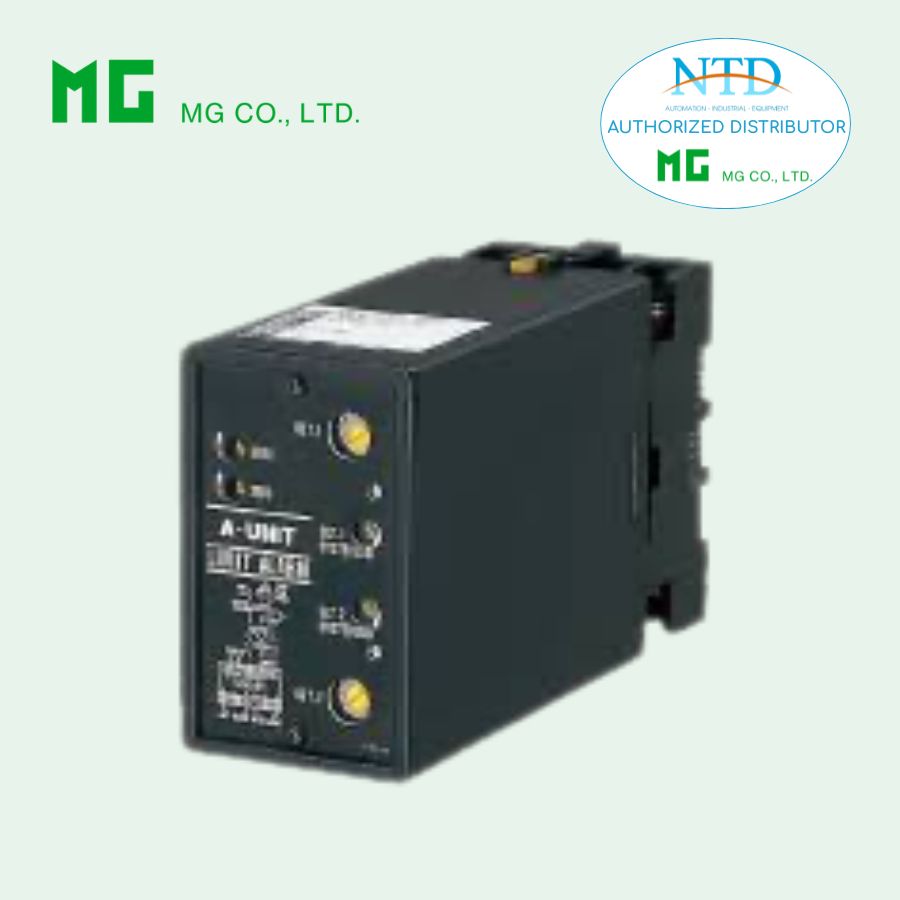

APOT MG (M-System) là thiết bị cảnh báo dùng cho biến trở (potentiometer/slidewire), cung cấp 2 ngõ ra relay SPDT khi vị trí biến trở đạt đến ngưỡng cài đặt. Thiết bị phù hợp cho giám sát vị trí cơ cấu chấp hành, van tuyến tính, trục quay, bàn trượt và các hệ thống điều khiển cơ điện.
1. Giới thiệu thiết bị
APOT MG (M-System) được thiết kế để:
-
Nhận tín hiệu từ biến trở tổng trở 100Ω – 10kΩ
-
Cung cấp điện áp kích thích ổn định giúp đảm bảo độ chính xác
-
Xuất 2 relay cảnh báo độc lập (Hi/Lo)
-
Điều chỉnh zero/span tới 50% với tương tác tối thiểu
Thiết bị dạng plug-in, lắp DIN rail hoặc lắp mặt tủ.
2. Tính năng & đặc điểm nổi bật
-
✔ Tương thích biến trở 100Ω – 10kΩ
-
✔ Điện áp kích thích hằng: 0.5V DC
-
✔ 2 relay SPDT độc lập
-
✔ Cảnh báo kép: Cao / Thấp
-
✔ Tùy chọn coil có điện hoặc mất điện khi báo động
-
✔ Điều chỉnh Zero: 0 – 50% tổng trở
-
✔ Điều chỉnh Span: 50 – 100% tổng trở
-
✔ Điều chỉnh độ trễ (deadband): 1 – 100%
-
✔ Đèn LED hiển thị:
-
Đỏ: Ngõ ra 1
-
Xanh: Ngõ ra 2
-
-
✔ Relay hỗ trợ nguồn 110V DC
-
✔ Cách ly: Ngõ vào – Ngõ ra 1 – Ngõ ra 2 – Nguồn
-
✔ Thiết kế lắp đặt mật độ cao
3. Thông số kỹ thuật
🔹 Tín hiệu vào
-
Loại: Biến trở / dây trượt
-
Tổng trở: 100Ω – 10kΩ
-
Dải tối thiểu: ≥ 50% tổng trở
-
Điện áp kích thích: 0.5V DC
🔹 Điều chỉnh
-
Zero: 0 – 50% tổng trở
-
Span: 50 – 100% tổng trở
-
Ngưỡng cảnh báo: 0 – 100% độc lập
-
Độ trễ: 1 – 100%
🔹 Tiếp điểm relay
-
100V AC @ 1A
-
120V AC @ 1A
-
240V AC @ 0.5A
-
30V DC @ 1A
-
Điện áp chuyển mạch tối đa:
-
380V AC
-
125V DC
-
-
Công suất tối đa:
-
120 VA hoặc 30W
-
-
Tuổi thọ cơ khí: 5 × 10⁷ chu kỳ
4. Nguồn cấp
AC:
-
100 / 110 / 115 / 120 / 200 / 220 / 240 V AC
-
50/60Hz ±2%
-
Công suất ~2VA
DC:
-
12 / 24 / 48 / 110 V DC
-
110V DC: dải 85–150V
-
Công suất ~2W
5. Điều kiện môi trường
-
Nhiệt độ làm việc: -5 đến +60°C
-
Độ ẩm: 30 – 90% RH (không ngưng tụ)
-
Điện trở cách điện: ≥100 MΩ @ 500V DC
-
Độ bền điện môi: 2000V AC / 1 phút
-
Trọng lượng: 450g
-
Vỏ: Nhựa chống cháy (màu đen)
-
Terminal: M3.5 (thép mạ hoặc inox tùy chọn)
6. Mã đặt hàng
MODEL: APOT–1[1][2]–[3][4]
Ví dụ: APOT-113-B/Q
[1] Ngõ ra cảnh báo 1
-
1: Cảnh báo cao (coil có điện khi báo động)
-
2: Cảnh báo cao (coil mất điện khi báo động)
-
3: Cảnh báo thấp (coil có điện khi báo động)
-
4: Cảnh báo thấp (coil mất điện khi báo động)
[2] Ngõ ra cảnh báo 2: tương tự [1]
[3] Nguồn cấp
-
B–J: AC 100–240V
-
S/R/V/P: DC 12–110V
[4] Tùy chọn
-
blank: không tùy chọn
-
/Q: có tùy chọn
Tùy chọn /Q gồm:
-
/C01: Phủ silicone
-
/C02: Phủ polyurethane
-
/C03: Phủ cao su
-
/S01: Vít terminal inox
7. Ứng dụng
-
Giám sát vị trí van tuyến tính
-
Cảnh báo vị trí trục quay
-
Hệ thống nâng hạ
-
Băng tải và cơ cấu truyền động
-
Tủ báo động trung tâm
-
Ứng dụng cảnh báo công nghiệp
