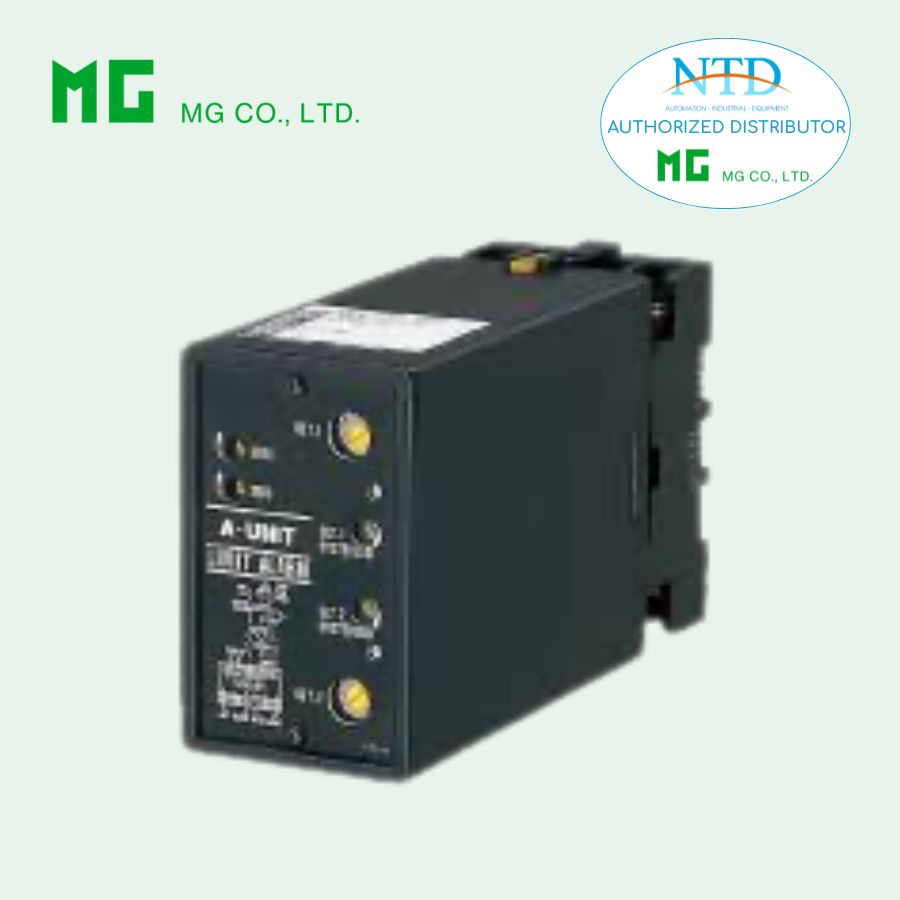

APTA MG (M-System) là thiết bị cảnh báo điện áp AC, nhận tín hiệu từ biến áp đo lường (VT) và xuất 2 ngõ ra relay SPDT khi điện áp đạt ngưỡng cài đặt. Thiết bị sử dụng phương pháp lấy trung bình (Average sensing) và hiệu chuẩn theo RMS, phù hợp cho giám sát điện áp trong hệ thống điện công nghiệp.
1. Giới thiệu thiết bị
APTA MG (M-System) được thiết kế để:
-
Giám sát điện áp AC từ VT
-
Cung cấp 2 mức cảnh báo độc lập (Cao/Thấp)
-
Tùy chọn coil có điện hoặc mất điện khi báo động
-
Điều chỉnh độ trễ (deadband) linh hoạt
Thiết bị dạng plug-in, lắp DIN rail hoặc lắp mặt tủ điều khiển.
2. Tính năng & đặc điểm nổi bật
-
✔ Nhận tín hiệu điện áp AC hình sin
-
✔ Phương pháp lấy trung bình – hiệu chuẩn RMS
-
✔ 2 relay SPDT độc lập
-
✔ Cảnh báo kép: Cao / Thấp
-
✔ Tùy chọn coil có điện hoặc mất điện khi alarm
-
✔ Điều chỉnh Zero: -5% đến +5%
-
✔ Điều chỉnh Span: 95% đến 105%
-
✔ Điều chỉnh độ trễ (deadband): 1 – 100%
-
✔ Đèn LED hiển thị:
-
Đỏ: Ngõ ra 1
-
Xanh: Ngõ ra 2
-
-
✔ Relay có thể sử dụng nguồn 110V DC
-
✔ Cách ly: Ngõ vào – Ngõ ra 1 – Ngõ ra 2 – Nguồn
-
✔ Thiết kế lắp đặt mật độ cao
3. Dải tín hiệu vào
Tùy chọn theo mã đặt hàng:
-
0 – 110 V AC
-
0 – 220 V AC
-
0 – 150 V AC
-
0 – 300 V AC
Thông số đầu vào:
-
Tần số: 50 hoặc 60 Hz
-
Dạng sóng: Hình sin
-
Tải đầu vào: ≤ 0.5 VA
-
Quá tải:
-
200% trong 1 phút
-
120% liên tục
-
-
Dải làm việc: 0 – 100% giá trị định mức
4. Thông số relay đầu ra
-
100V AC @ 1A
-
120V AC @ 1A
-
240V AC @ 0.5A
-
30V DC @ 1A
-
Điện áp chuyển mạch tối đa:
-
380V AC
-
125V DC
-
-
Công suất tối đa:
-
120 VA hoặc 30W
-
-
Tải tối thiểu: 5V DC @ 10mA
-
Tuổi thọ cơ khí: 5 × 10⁷ chu kỳ
5. Nguồn cấp thiết bị
AC:
-
100 / 110 / 115 / 120 / 200 / 220 / 240 V AC
-
50/60Hz ±2%
-
Công suất tiêu thụ ~2VA
DC:
-
12 / 24 / 48 / 110 V DC
-
110V DC hoạt động dải 85 – 150V
-
Công suất ~2W
6. Điều chỉnh và vận hành
-
Điều chỉnh ngưỡng cảnh báo: 0 – 100% độc lập cho từng ngõ
-
Điều chỉnh độ trễ: 1 – 100%
-
Bộ hẹn giờ khi cấp nguồn: relay mất điện ~2 giây khi khởi động
-
Độ lặp lại điểm cảnh báo: ±0.5%
-
Hệ số nhiệt: ±0.05%/°C
-
Thời gian đáp ứng: ≤ 0.7 giây
-
Ảnh hưởng điện áp nguồn: ±0.1%
7. Mã đặt hàng
MODEL: APTA-[1]1[2][3]-[4]
Ví dụ: APTA-1111-B
[1] Dải điện áp vào
-
1: 0 – 110 V AC
-
2: 0 – 220 V AC
-
5: 0 – 150 V AC
-
6: 0 – 300 V AC
[2] Ngõ ra cảnh báo 1
-
1: Cảnh báo cao (coil có điện khi báo động)
-
2: Cảnh báo cao (coil mất điện khi báo động)
-
3: Cảnh báo thấp (coil có điện khi báo động)
-
4: Cảnh báo thấp (coil mất điện khi báo động)
[3] Ngõ ra cảnh báo 2: tương tự [2]
[4] Nguồn cấp
-
B–J: AC 100–240V
-
S/R/V/P: DC 12–110V
8. Điều kiện môi trường
-
Nhiệt độ làm việc: -5 đến +60°C
-
Độ ẩm: 30 – 90% RH (không ngưng tụ)
-
Điện trở cách điện: ≥ 100 MΩ @ 500V DC
-
Độ bền điện môi: 2000V AC / 1 phút
-
Trọng lượng: 450g
-
Vỏ: Nhựa chống cháy (màu đen)
-
Lắp đặt: DIN rail hoặc lắp mặt
9. Ứng dụng
-
Cảnh báo quá áp / thấp áp
-
Giám sát điện áp tủ điện
-
Hệ thống trạm biến áp
-
Tủ báo động trung tâm
-
Ứng dụng cảnh báo điện công nghiệp
