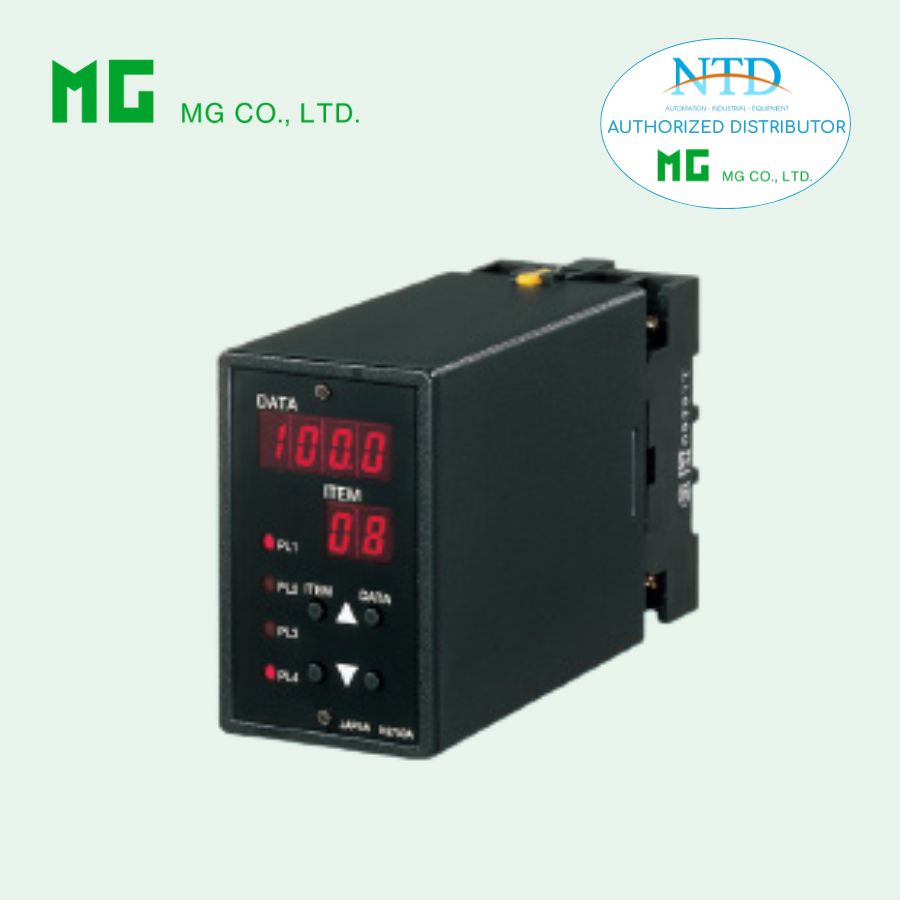

Bộ điều kiện tín hiệu AS4LC MG (M-System)

AS4LC là bộ báo động load cell / strain gauge dạng plug-in thuộc dòng M-UNIT của hãng M-System, dùng để giám sát tín hiệu cầu biến dạng từ cảm biến lực và kích hoạt tối đa 4 tiếp điểm relay khi vượt ngưỡng cài đặt.

Chức năng & Đặc điểm nổi bật

• Chấp nhận tín hiệu từ strain gauge kiểu cầu (bridge type) sử dụng trong load cell, cảm biến áp suất
• Báo động bốn điểm (Quad) hoặc hai điểm (Dual)
• Cài đặt và hiển thị theo đơn vị kỹ thuật (engineering unit values)
• Điều chỉnh setpoint bằng bàn phím mặt trước
• Khóa phần mềm (Software lock)
• Hysteresis (deadband) có thể điều chỉnh
• Bộ đếm thời gian trễ bật (On-delay timer)
• Chọn độc lập chế độ báo động Hi/Lo và trạng thái cuộn dây (energized/de-energized) cho từng setpoint
• Rơ-le được bao kín
• Rơ-le chịu được điện áp lên đến 200 V AC và 100 V DC
• Lắp đặt mật độ cao trên thanh DIN rail

Ứng dụng điển hình

• Hệ thống báo động (Annunciator)
• Các ứng dụng báo động đa dạng

MÔ HÌNH: AS4LC–[1][2]–[3][4]

THÔNG TIN ĐẶT HÀNG

• Mã sản phẩm: AS4LC-[1][2]-[3][4] Chỉ định mã từ bảng dưới đây cho từng phần [1] đến [4]. (Ví dụ: AS4LC-S12-R/Q)

• Nếu chọn tùy chọn /Q, cần chỉ định chi tiết các thông số tùy chọn (Ví dụ: /C01/S01/SET)

[1] ĐẦU VÀO STRAIN GAUGE

• S1: 0.0 – 3.0 mV/V
• S2: 0.0 – 10.0 mV/V
• S3: 0.0 – 30.0 mV/V

[2] ĐẦU RA

• 2: 4 điểm; tiếp điểm thường mở (N.O. hoặc make contact)
• 3: 4 điểm; tiếp điểm thường đóng (N.C. hoặc break contact)
• 5: 2 điểm; tiếp điểm chuyển đổi (SPDT hoặc transfer contact)

[3] NGUỒN ĐIỆN Nguồn AC

• M2: 100 – 240 V AC (Phạm vi hoạt động: 85 – 264 V, tần số 47 – 66 Hz)

Nguồn DC

• R: 24 V DC (Phạm vi hoạt động: 24 V ±10 %, gợn sóng tối đa 10 %p-p)
• P: 110 V DC (Phạm vi hoạt động: 85 – 150 V, gợn sóng tối đa 10 %p-p)

[4] TÙY CHỌN

• blank: Không có tùy chọn
• /Q: Có tùy chọn (chỉ định chi tiết)

THÔNG SỐ TÙY CHỌN Q (có thể chọn nhiều) Lớp phủ (chi tiết tham khảo website hãng)

• /C01: Phủ silicone
• /C02: Phủ polyurethane
• /C03: Phủ cao su

Vật liệu ốc vít đầu nối

• /S01: Thép không gỉ

Cài đặt sẵn tại nhà máy

• /SET: Cài đặt theo Bảng thông tin đặt hàng (No. ESU-1601)

THÔNG SỐ CHUNG

• Kết cấu: Loại cắm (Plug-in)
• Kết nối: Đầu vít M3.5
• Vật liệu đầu vít: Thép mạ crom (tiêu chuẩn) hoặc thép không gỉ
• Vật liệu vỏ: Nhựa chống cháy (màu đen)
• Cách ly: Giữa đầu vào – đầu ra – nguồn
• Điều chỉnh excitation: 0.1 – 12.0 V (bằng núm mặt trước)
• Điều chỉnh zero: -19.99 – +99.99 % (mặt trước)
• Điều chỉnh gain: 0.000 – 9.999 (mặt trước)
• Điều chỉnh tare: -199.9 – +999.9 % (mặt trước hoặc qua tiếp điểm đầu vào (Di))
• Chu kỳ lấy mẫu: 100 msec
• Các thông số người dùng cấu hình bằng bàn phím mặt trước: • Setpoint báo động • Tỷ lệ hiển thị phạm vi (scaling) • Thời gian trễ bật nguồn • Thời gian trễ bật báo động • Trung bình di động (Moving average) • Chế độ báo động Hi/Lo • Cuộn dây kích hoạt khi báo động • Hysteresis (deadband) • Độ nhạy cảm biến (Sensor sensitivity) • Tiếp điểm đầu vào (Tare adjustment, Peak hold, Valley hold, Sample hold) • Cài đặt 0 % và 100 % đầu vào • Và các thông số khác (xem hướng dẫn sử dụng)

HIỂN THỊ

• LED: 7 đoạn, kích thước 8 mm (.31”), màu đỏ
• Số chữ số: 4 chữ số cho màn hình DATA; 2 chữ số cho màn hình ITEM
• Phạm vi hiển thị: -1999 đến 9999 (vị trí dấu thập phân có thể chọn)
• Hiển thị PV: Giá trị tín hiệu đầu vào theo đơn vị kỹ thuật
• Hiển thị quá phạm vi: LED nhấp nháy
• Chế độ tiết kiệm năng lượng: Màn hình tắt nếu không thao tác phím trong thời gian cài đặt
• Đèn LED báo động: Đèn đỏ sáng khi cuộn dây rơ-le được kích hoạt (PL1 và PL2 cho báo động 2 điểm; PL1, PL2, PL3, PL4 cho báo động 4 điểm)

THÔNG SỐ ĐẦU VÀO

Đầu vào Strain Gauge

• Cài đặt độ nhạy cảm biến (Sensor sensitivity):
  • S1: 0.010 – 3.000 mV/V
  • S2: 0.010 – 9.999 mV/V
  • S3: 0.10 – 30.00 mV/V
• Bước tăng nhỏ nhất độ nhạy:
  • S1: 0.001 mV/V
  • S2: 0.001 mV/V
  • S3: 0.01 mV/V
• Cài đặt mặc định:
  • S1: 3.000 mV/V
  • S2: 9.999 mV/V
  • S3: 30.00 mV/V
• Đầu ra định mức từ strain gauge:
  • S1: -30.00 – +30.00 mV, span 1.00 – 30.00 mV
  • S2: -99.99 – +99.99 mV, span 3.00 – 99.99 mV
  • S3: -300.0 – +300.0 mV, span 10.0 – 300.0 mV
• Bước tăng nhỏ nhất điện áp đầu vào:
  • S1: 0.01 mV
  • S2: 0.01 mV
  • S3: 0.1 mV
• Lưu ý: Liên hệ nhà máy nếu sử dụng với load cell nén/kéo (compression/tension).
• Excitation: Điều chỉnh 0.1 – 12.0 V (bước 0.1 V), dòng tối đa 30 mA Cài đặt mặc định: 1.0 V

Tiếp điểm đầu vào (Contact Input): Mức TTL (5V-CMOS), open collector hoặc dry contact (điện áp phát hiện ≈ 5 V, điện áp bão hòa ≤ 1 V, dòng sink 0.5 mA)

THÔNG SỐ ĐẦU RA

• Định mức rơ-le:
  • 120 V AC @ 1 A (cos ø = 1)
  • 240 V AC @ 0.5 A (cos ø = 1)
  • 30 V DC @ 1 A (tải thuần trở) (Giới hạn 0.5 A để phù hợp Chỉ thị EU)
• Điện áp chuyển mạch tối đa: 380 V AC hoặc 125 V DC
• Công suất chuyển mạch tối đa: 120 VA hoặc 30 W
• Tải tối thiểu: 5 V DC @ 10 mA
• Tuổi thọ cơ học: 5 × 10⁷ chu kỳ

LẮP ĐẶT

• Tiêu thụ công suất: • AC: Khoảng 11 VA • DC: Khoảng 8 W
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm hoạt động: 30 đến 90 %RH (không ngưng tụ)
• Lắp đặt: Bề mặt hoặc thanh DIN rail
• Trọng lượng: 500 g

HIỆU SUẤT (tính theo % span)

• Độ chính xác setpoint (điểm trip): ±(0.1 % FS + 1 digit)
• Độ chính xác hiển thị: ±(0.1 % FS + 1 digit)
• Hệ số nhiệt độ: ±0.015 %/°C (±0.008 %/°F) của span tối đa
• Thời gian đáp ứng: ≤ 1.5 giây (từ 0 – 100 % tại setpoint 90 %)
• Excitation: Giá trị cài đặt ±250 mV
• Ảnh hưởng điện áp nguồn: ±0.1 % trên toàn phạm vi
• Điện trở cách điện: ≥ 100 MΩ (tại 500 V DC)
• Độ bền điện: 2000 V AC trong 1 phút (giữa đầu vào – đầu ra – nguồn – nối đất)

TIÊU CHUẨN & CHỨNG NHẬN

Phù hợp EU:

• Chỉ thị EMC • EMI: EN 61000-6-4 • EMS: EN 61000-6-2
• Chỉ thị Điện áp thấp • EN 61010-1 • Phân loại đo lường II (đầu ra) • Phân loại lắp đặt II (nguồn) • Độ ô nhiễm 2 • Cách điện cơ bản giữa đầu vào – đầu ra – nguồn: 300 V
