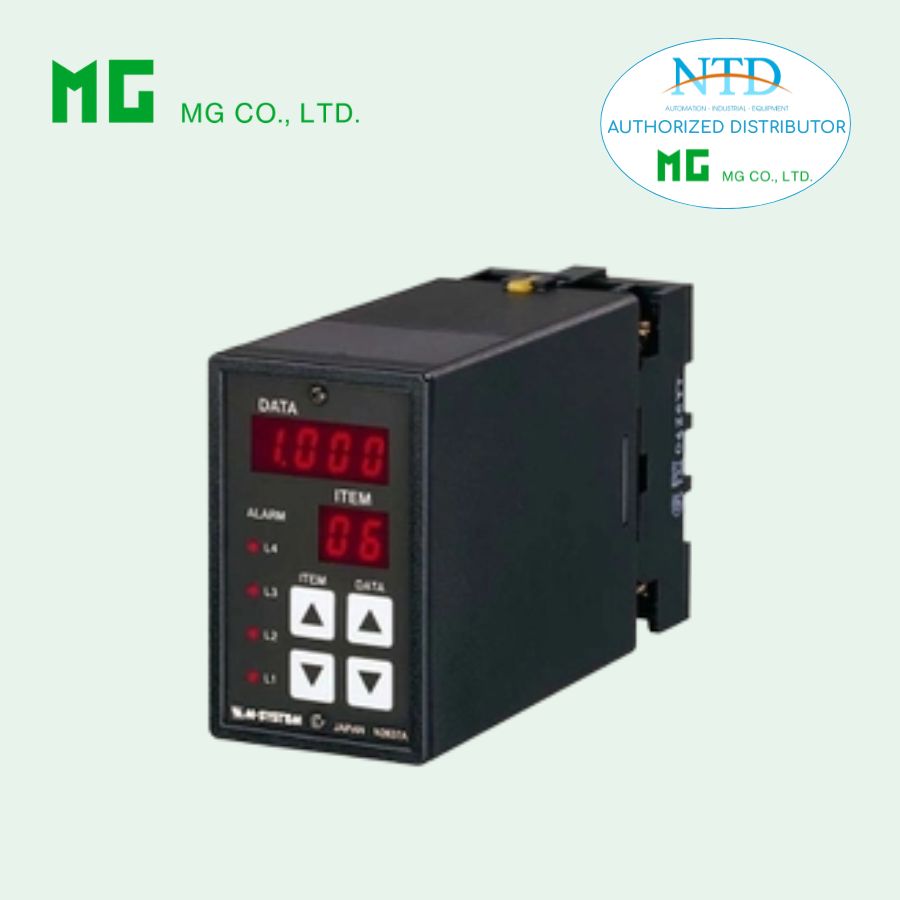

Bộ điều hoà tín hiệu AS4M MG (M-System)

AS4M là bộ điều hòa tín hiệu (Signal Conditioner) dạng plug-in thuộc dòng M-UNIT, được thiết kế để giám sát và tạo tín hiệu cảnh báo dựa trên giá trị điện trở của biến trở (Potentiometer). Thiết bị cung cấp đầu ra relay khi giá trị điện trở đạt đến các ngưỡng cài đặt trước, giúp theo dõi và bảo vệ hệ thống trong nhiều ứng dụng công nghiệp.

AS4M hỗ trợ 2 hoặc 4 điểm cảnh báo (dual hoặc quad alarm trip) với khả năng cấu hình linh hoạt trực tiếp tại hiện trường. Thiết bị được trang bị màn hình LED hiển thị giá trị theo đơn vị kỹ thuật, cho phép người dùng dễ dàng theo dõi và điều chỉnh các thông số thông qua bàn phím phía trước.

Nhờ thiết kế gắn DIN rail nhỏ gọn, relay kín, độ chính xác cao và khả năng tùy chỉnh linh hoạt, AS4M là giải pháp đáng tin cậy cho các hệ thống giám sát tín hiệu, cảnh báo thiết bị và tự động hóa công nghiệp.

Đặc điểm nổi bật

• Cung cấp đầu ra relay khi giá trị điện trở của biến trở đạt ngưỡng cài đặt.
• Hỗ trợ 2 hoặc 4 điểm cảnh báo, phù hợp với nhiều nhu cầu giám sát khác nhau.
• Hiển thị và cài đặt giá trị theo đơn vị kỹ thuật (engineering units).
• Điều chỉnh điểm cảnh báo trực tiếp bằng bàn phím phía trước thiết bị.
• Có chức năng khóa phần mềm (Software Lock) để tránh thay đổi cài đặt ngoài ý muốn.
• Có thể điều chỉnh độ trễ (On-delay timer) và độ trễ hồi (Hysteresis/Deadband).
• Lựa chọn chế độ cảnh báo High/Low và trạng thái relay linh hoạt cho từng điểm.
• Relay kín (Enclosed relay) giúp tăng độ bền và độ an toàn.
• Thiết kế nhỏ gọn, lắp đặt mật độ cao trên thanh DIN rail.
• Hỗ trợ nhiều tùy chọn nguồn AC hoặc DC.

Thông số kỹ thuật

Thông tin chung

• Model: AS4M

• Loại thiết bị: Potentiometer Alarm Signal Conditioner

• Kiểu lắp: Plug-in

• Kết nối: M3.5 screw terminals

• Vỏ thiết bị: Nhựa chống cháy màu đen

• Chu kỳ lấy mẫu: 100 ms

• Cách ly: Input – Output – Power

Hiển thị

• Màn hình LED: 7 đoạn, màu đỏ

• Kích thước LED: 8 mm

• Số chữ số hiển thị:

  • 4 digit cho dữ liệu

  • 2 digit cho thông số cài đặt

• Dải hiển thị: -1999 đến 9999

• Vị trí dấu thập phân: có thể lựa chọn

• Hiển thị quá dải: LED nhấp nháy

• Đèn LED trạng thái:

  • Sáng khi relay được kích hoạt

  • L1, L2 (cho 2 điểm alarm)

  • L1, L2, L3, L4 (cho 4 điểm alarm)

Ngõ vào

• Loại tín hiệu: Potentiometer (biến trở)

• Tổng điện trở: 100 Ω – 10 kΩ

• Span tối thiểu: 10 % tổng điện trở

• Điện áp kích thích: 0.5 V DC

Ngõ ra Relay

Quad Alarm (4 điểm cảnh báo)

• 120 V AC @ 1 A

• 240 V AC @ 0.5 A

• 30 V DC @ 1 A

• Điện áp đóng cắt tối đa:

  • 380 V AC hoặc 125 V DC

• Công suất đóng cắt tối đa:

  • 120 VA hoặc 30 W

Dual Alarm (2 điểm cảnh báo)

• 120 V AC @ 5 A

• 240 V AC @ 2.5 A

• 30 V DC @ 5 A

• Điện áp đóng cắt tối đa:

  • 380 V AC hoặc 125 V DC

• Công suất đóng cắt tối đa:

  • 600 VA hoặc 150 W

Nguồn cấp

AC Power

• 100 – 240 V AC

• Tần số: 50 – 60 Hz

• Dải hoạt động: 85 – 264 V AC

DC Power

• 24 V DC ±10 %

• 110 V DC (85 – 150 V)

Công suất tiêu thụ

• AC: ≤ 6 VA

• DC: ≤ 3.5 W

Điều kiện hoạt động

• Nhiệt độ hoạt động: −5 đến +55°C

• Độ ẩm hoạt động: 30 – 90 %RH (không ngưng tụ)

• Lắp đặt: Surface mounting hoặc DIN rail

• Khối lượng: khoảng 500 g

Hiệu suất

• Độ chính xác điểm cảnh báo: ±(0.1 % FS + 1 digit)

• Độ chính xác hiển thị: ±(0.1 % FS + 1 digit)

• Hệ số nhiệt: ±0.015 %/°C

• Thời gian đáp ứng: ≤ 0.5 giây

• Ảnh hưởng điện áp nguồn: ±0.1 %

Cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi:

  • 2000 V AC / 1 phút

  • (Input → Output → Power → Ground)

Ứng dụng thực tế

AS4M Potentiometer Alarm được sử dụng rộng rãi trong các hệ thống giám sát vị trí, điều khiển thiết bị và cảnh báo trong công nghiệp. Một số ứng dụng phổ biến:

• Hệ thống cảnh báo (Annunciator) trong phòng điều khiển.
• Giám sát vị trí van hoặc damper sử dụng biến trở phản hồi.
• Theo dõi vị trí thiết bị cơ khí trong dây chuyền sản xuất.
• Cảnh báo sai lệch vị trí hoặc tín hiệu điều khiển.

Hệ thống tự động hóa trong nhà máy điện, dầu khí, hóa chất và xử lý nước.
Nhờ khả năng giám sát chính xác, cấu hình linh hoạt và độ tin cậy cao, AS4M là thiết bị lý tưởng giúp tăng cường khả năng cảnh báo và bảo vệ cho các hệ thống điều khiển công nghiệp hiện đại.
