Bộ điều hoà tín hiệu và cảnh báo nhiệt độ AS4T MG (M-System)

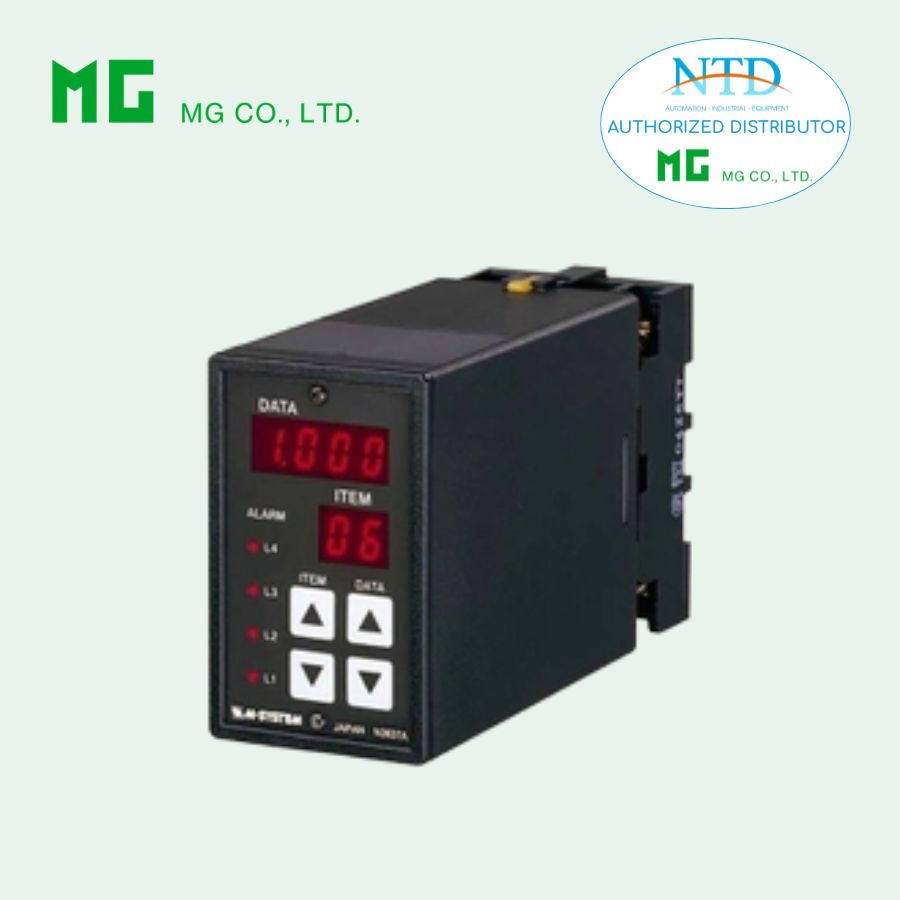

AS4T là bộ điều hòa tín hiệu và cảnh báo nhiệt độ (Thermocouple Alarm Signal Conditioner) thuộc dòng Plug-in Signal Conditioners M-UNIT, được thiết kế để giám sát tín hiệu từ cảm biến nhiệt điện (thermocouple) và phát tín hiệu relay khi nhiệt độ đạt đến các ngưỡng cài đặt trước.

Thiết bị hỗ trợ 2 hoặc 4 điểm cảnh báo (dual hoặc quad alarm) với khả năng cấu hình linh hoạt tại hiện trường. Người dùng có thể cài đặt và theo dõi giá trị nhiệt độ theo đơn vị kỹ thuật trực tiếp trên màn hình LED, đồng thời điều chỉnh các thông số như điểm cảnh báo, độ trễ, hysteresis và chế độ alarm thông qua bàn phím phía trước thiết bị.

Nhờ thiết kế relay kín, độ chính xác cao, khả năng cài đặt linh hoạt và lắp đặt trên DIN rail mật độ cao, AS4T là giải pháp lý tưởng cho các hệ thống giám sát nhiệt độ, cảnh báo thiết bị và tự động hóa công nghiệp.

Đặc điểm nổi bật

• Giám sát tín hiệu nhiệt độ từ thermocouple và tạo tín hiệu relay cảnh báo khi đạt ngưỡng cài đặt.
• Hỗ trợ 2 hoặc 4 điểm cảnh báo, phù hợp với nhiều yêu cầu giám sát nhiệt độ khác nhau.
• Hiển thị nhiệt độ theo đơn vị kỹ thuật trên màn hình LED.
• Điều chỉnh điểm cảnh báo trực tiếp bằng bàn phím phía trước thiết bị.
• Hỗ trợ khóa phần mềm (Software Lock) để tránh thay đổi cấu hình ngoài ý muốn.
• Có thể điều chỉnh độ trễ cảnh báo (On-delay timer) và hysteresis (deadband).
• Lựa chọn chế độ cảnh báo High/Low và trạng thái relay độc lập cho từng điểm cảnh báo.
• Relay kín (Enclosed relay) giúp tăng độ bền và độ an toàn khi vận hành.
• Thiết kế nhỏ gọn, lắp đặt mật độ cao trên thanh DIN rail.
• Tương thích nhiều nguồn cấp AC và DC.

Thông số kỹ thuật

Thông tin chung

• Model: AS4T

• Loại thiết bị: Thermocouple Alarm Signal Conditioner

• Kiểu lắp: Plug-in

• Kết nối: M3.5 screw terminals

• Vật liệu vỏ: Nhựa chống cháy (màu đen)

• Chu kỳ lấy mẫu: 100 ms

• Cách ly: Input – Output – Power

Hiển thị

• Màn hình LED: 7 đoạn, màu đỏ

• Kích thước LED: 8 mm

• Số chữ số hiển thị:

  • 4 digit cho dữ liệu

  • 2 digit cho thông số cài đặt

• Hiển thị PV: nhiệt độ theo đơn vị kỹ thuật

• Chỉ báo quá dải: LED nhấp nháy

• Chế độ tiết kiệm năng lượng: màn hình tắt khi không thao tác trong một khoảng thời gian

LED trạng thái relay

• L1, L2 cho 2 điểm cảnh báo

• L1, L2, L3, L4 cho 4 điểm cảnh báo

Ngõ vào

• Loại tín hiệu: Thermocouple

• Điện trở đầu vào: ≥ 1 MΩ

• Phát hiện đứt dây (Burnout sensing): 45 nA ±10 %

Cài đặt mặc định

• Thermocouple: K (CA)

• Dải nhiệt độ: -100.0 đến +999.9 °C

Bước hiển thị

• −199.9 đến 999.9 → 0.1

• Ngoài khoảng trên → 1

Ngõ ra Relay

Quad Alarm (4 điểm cảnh báo)

• 120 V AC @ 1 A

• 240 V AC @ 0.5 A

• 30 V DC @ 1 A

Điện áp đóng cắt tối đa

• 380 V AC hoặc 125 V DC

Công suất đóng cắt tối đa

• 120 VA hoặc 30 W

Dual Alarm (2 điểm cảnh báo)

• 120 V AC @ 5 A

• 240 V AC @ 2.5 A

• 30 V DC @ 5 A

Điện áp đóng cắt tối đa

• 380 V AC hoặc 125 V DC

Công suất đóng cắt tối đa

• 600 VA hoặc 150 W

Tuổi thọ relay

• Cơ khí: 5 × 10⁷ lần đóng cắt

Nguồn cấp

AC Power

• 100 – 240 V AC

• 50 – 60 Hz

• Dải hoạt động: 85 – 264 V AC

DC Power

• 24 V DC ±10 %

• 110 V DC (85 – 150 V)

Công suất tiêu thụ

• AC: ≤ 6 VA

• DC: ≤ 3.5 W

Điều kiện hoạt động

• Nhiệt độ hoạt động: −5 đến +55°C

• Độ ẩm hoạt động: 30 – 90 %RH (không ngưng tụ)

• Lắp đặt: Surface mounting hoặc DIN rail

• Khối lượng: khoảng 500 g

Hiệu suất

• Độ chính xác điểm cảnh báo: ±(0.1 % FS + 1 digit)

• Độ chính xác hiển thị: ±(0.1 % FS + 1 digit)

• Sai số bù mối nối lạnh: ±0.5°C

• Hệ số nhiệt: ±0.015 %/°C

• Thời gian đáp ứng: ≤ 1.5 giây

• Thời gian phản hồi burnout: ≤ 5 giây

• Ảnh hưởng điện áp nguồn: ±0.1 %

Cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi:

  • 2000 V AC / 1 phút

  • (Input → Output → Power → Ground)

Ứng dụng thực tế

AS4T Thermocouple Alarm được sử dụng rộng rãi trong các hệ thống giám sát và cảnh báo nhiệt độ trong công nghiệp, giúp đảm bảo an toàn và ổn định cho quá trình vận hành thiết bị. Một số ứng dụng tiêu biểu:

• Hệ thống cảnh báo nhiệt độ (Annunciator) trong phòng điều khiển.
• Giám sát nhiệt độ lò nung, lò hơi hoặc thiết bị gia nhiệt.
• Theo dõi nhiệt độ trong dây chuyền sản xuất công nghiệp.
• Cảnh báo quá nhiệt cho thiết bị máy móc và hệ thống công nghệ.
• Ứng dụng trong các ngành công nghiệp như điện lực, dầu khí, hóa chất, thực phẩm và xử lý nước.

Nhờ khả năng giám sát nhiệt độ chính xác, cấu hình linh hoạt và độ tin cậy cao, AS4T là giải pháp hiệu quả giúp nâng cao khả năng cảnh báo và bảo vệ hệ thống điều khiển công nghiệp hiện đại.
