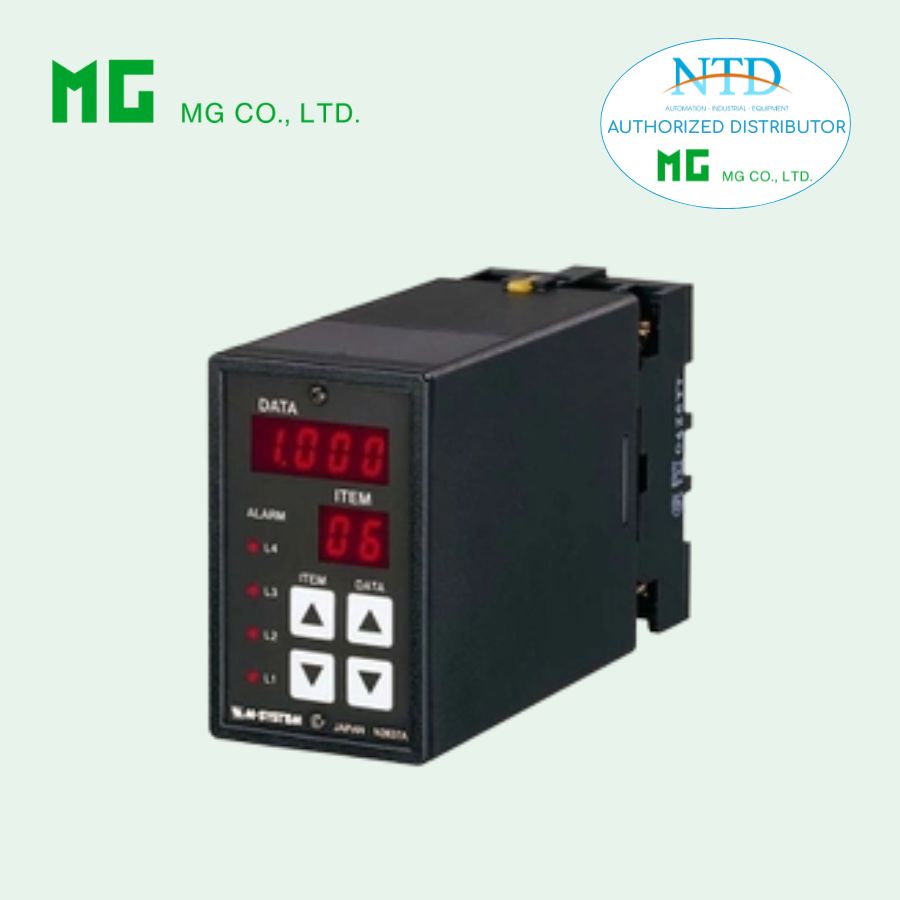

AS4V là bộ điều hòa tín hiệu và cảnh báo DC (DC Alarm Signal Conditioner) thuộc dòng Plug-in Signal Conditioners M-UNIT, được thiết kế để giám sát các tín hiệu DC như dòng điện hoặc điện áp và kích hoạt relay cảnh báo khi đạt đến ngưỡng cài đặt trước.
Thiết bị hỗ trợ 2 hoặc 4 điểm cảnh báo (dual hoặc quad alarm) và cho phép cấu hình linh hoạt tại hiện trường thông qua bàn phím phía trước. AS4V có màn hình LED hiển thị giá trị tín hiệu theo đơn vị kỹ thuật, giúp người vận hành dễ dàng theo dõi trạng thái hệ thống.
Với thiết kế relay kín, khả năng cấu hình linh hoạt, độ chính xác cao và lắp đặt mật độ cao trên DIN rail, AS4Vlà giải pháp hiệu quả cho các hệ thống giám sát tín hiệu analog, cảnh báo quá ngưỡng và bảo vệ thiết bị trong môi trường công nghiệp.
Đặc điểm nổi bật
- Giám sát tín hiệu DC (dòng điện hoặc điện áp) và kích hoạt relay khi đạt ngưỡng cảnh báo.
- Hỗ trợ 2 hoặc 4 điểm cảnh báo, đáp ứng nhiều yêu cầu giám sát khác nhau.
- Hiển thị giá trị tín hiệu theo đơn vị kỹ thuật trên màn hình LED.
- Điều chỉnh điểm cảnh báo trực tiếp bằng bàn phím phía trước thiết bị.
- Hỗ trợ khóa phần mềm (Software Lock) để bảo vệ cấu hình hệ thống.
- Có thể điều chỉnh độ trễ cảnh báo (On-delay timer) và hysteresis (deadband).
- Lựa chọn chế độ cảnh báo High/Low và trạng thái relay độc lập cho từng điểm cảnh báo.
- Relay kín (Enclosed relay) giúp tăng độ bền và độ ổn định khi vận hành.
- Thiết kế nhỏ gọn, lắp đặt mật độ cao trên thanh DIN rail.
- Hỗ trợ nhiều nguồn cấp AC hoặc DC.
Thông số kỹ thuật
Thông tin chung
-
Model: AS4V
-
Loại thiết bị: DC Alarm Signal Conditioner
-
Kiểu lắp: Plug-in
-
Kết nối: M3.5 screw terminals
-
Vỏ thiết bị: Nhựa chống cháy màu đen
-
Chu kỳ lấy mẫu: 100 ms
-
Cách ly: Input – Output – Power
Hiển thị
-
Màn hình: LED 7 đoạn màu đỏ
-
Kích thước LED: 8 mm
-
Số chữ số hiển thị:
-
4 digit cho dữ liệu
-
2 digit cho thông số cài đặt
-
-
Dải hiển thị: −1999 đến 9999
-
Vị trí dấu thập phân: có thể lựa chọn
-
Chỉ báo quá dải: LED nhấp nháy
-
Chế độ tiết kiệm năng lượng: màn hình tắt khi không thao tác trong thời gian cài đặt
Đèn LED trạng thái relay
-
L1, L2 cho 2 điểm cảnh báo
-
L1, L2, L3, L4 cho 4 điểm cảnh báo
Ngõ vào
DC Current
-
Dải đo: 0 – 50 mA DC
-
Điện trở shunt: 100 Ω / 0.5 W
-
Dải hoạt động: 0 – 70 mA DC
-
Bước tối thiểu: 0.1 mA
-
Cài đặt mặc định: 4 – 20 mA DC
DC Voltage
S1
-
Dải: −1 đến +1 V DC
-
Dải hoạt động: −1.15 đến +1.15 V DC
-
Bước: 10 mV
S2
-
Dải: −10 đến +10 V DC
-
Dải hoạt động: −11.5 đến +11.5 V DC
-
Bước: 100 mV
Ngõ ra Relay
Quad Alarm (4 điểm cảnh báo)
-
120 V AC @ 1 A
-
240 V AC @ 0.5 A
-
30 V DC @ 1 A
Điện áp đóng cắt tối đa
-
380 V AC hoặc 125 V DC
Công suất đóng cắt tối đa
-
120 VA hoặc 30 W
Dual Alarm (2 điểm cảnh báo)
-
120 V AC @ 5 A
-
240 V AC @ 2.5 A
-
30 V DC @ 5 A
Điện áp đóng cắt tối đa
-
380 V AC hoặc 125 V DC
Công suất đóng cắt tối đa
-
600 VA hoặc 150 W
Loại tải nhỏ (Small Load Current)
-
30 V DC @ 1 A
-
Điện áp đóng cắt tối đa: 220 V DC
-
Công suất đóng cắt tối đa: 30 W
-
Tải tối thiểu: 1 V DC @ 1 mA
Tuổi thọ relay
-
Cơ khí: 5 × 10⁷ lần đóng cắt
Nguồn cấp
AC Power
-
100 – 240 V AC
-
50 – 60 Hz
-
Dải hoạt động: 85 – 264 V AC
DC Power
-
24 V DC ±10 %
-
110 V DC (85 – 150 V)
Công suất tiêu thụ
-
AC: ≤ 6 VA
-
DC: ≤ 3.5 W
Điều kiện hoạt động
-
Nhiệt độ hoạt động: −5 đến +55°C
-
Độ ẩm hoạt động: 30 – 90 %RH (không ngưng tụ)
-
Lắp đặt: Surface mounting hoặc DIN rail
-
Khối lượng: khoảng 500 g
Hiệu suất
-
Độ chính xác điểm cảnh báo: ±(0.1 % FS + 1 digit)
-
Độ chính xác hiển thị: ±(0.1 % FS + 1 digit)
-
Hệ số nhiệt: ±0.015 %/°C
-
Thời gian đáp ứng: ≤ 0.5 giây
-
Ảnh hưởng điện áp nguồn: ±0.1 %
Cách điện
-
Điện trở cách điện: ≥ 100 MΩ (500 V DC)
-
Độ bền điện môi:
-
2000 V AC / 1 phút
-
(Input → Output → Power → Ground)
-
Ứng dụng thực tế
AS4V DC Alarm được sử dụng rộng rãi trong các hệ thống giám sát tín hiệu analog và cảnh báo quá ngưỡng trong công nghiệp. Một số ứng dụng tiêu biểu:
- Hệ thống cảnh báo (Annunciator) trong phòng điều khiển.
- Giám sát tín hiệu 4–20 mA hoặc 0–10 V từ cảm biến và thiết bị đo lường.
- Cảnh báo quá dòng, quá áp hoặc sai lệch tín hiệu analog.
- Giám sát tín hiệu điều khiển trong hệ thống PLC hoặc DCS.
- Ứng dụng trong các ngành công nghiệp như điện lực, dầu khí, hóa chất, sản xuất và xử lý nước.
Với khả năng giám sát tín hiệu chính xác, cấu hình linh hoạt và độ tin cậy cao, AS4V là giải pháp hiệu quả giúp tăng cường khả năng cảnh báo và bảo vệ hệ thống điều khiển trong các ứng dụng tự động hóa công nghiệp.
