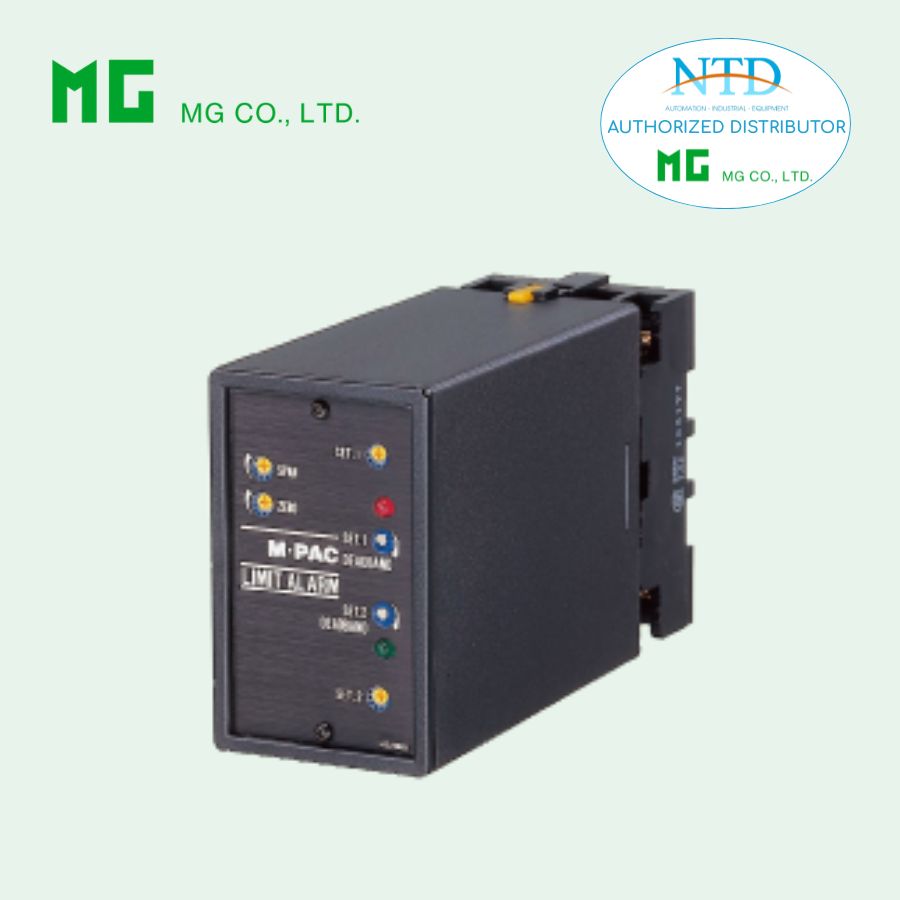

Bộ cảnh báo DC ASD MG (M-System)

ASD là bộ cảnh báo DC dạng plug-in thuộc dòng M-UNIT của hãng M-System, dùng để giám sát tín hiệu DC với điều chỉnh ngưỡng bằng thumbwheel switch và kích hoạt 2 tiếp điểm relay Hi/Lo khi vượt ngưỡng cài đặt.

Chức năng & Đặc điểm nổi bật

• Cung cấp đầu ra rơ-le SPDT tại các mức đầu vào DC được đặt trước
• Cảnh báo hai điểm (Dual – Hi/Lo)
• Điều chỉnh setpoint bằng công tắc ngón cái (thumbwheel switch)
• Rơ-le được bao kín
• Rơ-le chịu được điện áp lên đến 110 V DC
• Cách ly lên đến 2000 V AC
• Lắp đặt mật độ cao

Ứng dụng điển hình

• Hệ thống cảnh báo (Annunciator)
• Các ứng dụng cảnh báo đa dạng

MÔ HÌNH: ASD–[1]1–[2][3]

THÔNG TIN ĐẶT HÀNG

• Mã sản phẩm: ASD-[1]1-[2][3] Chỉ định mã từ bảng dưới đây cho từng phần [1] và [3]. (Ví dụ: ASD-61-K/Q)
• Nếu chọn tùy chọn /Q, cần chỉ định chi tiết thông số (Ví dụ: /C01/S01)

[1] ĐẦU VÀO dòng điện

• A1: 4 – 20 mA DC (Điện trở đầu vào 50 Ω)
• G: 0 – 1 mA DC (Điện trở đầu vào 1000 Ω)

Điện áp

• 4: 0 – 10 V DC (Điện trở đầu vào tối thiểu 1 MΩ)
• 5: 0 – 5 V DC (Điện trở đầu vào tối thiểu 1 MΩ)
• 6: 1 – 5 V DC (Điện trở đầu vào tối thiểu 1 MΩ)

ĐẦU RA Rơ-le; SPDT hoặc tiếp điểm chuyển đổi

ĐIỀU CHỈNH SETPOINT 1: Công tắc ngón cái (thumbwheel switch)

[2] NGUỒN ĐIỆN Nguồn AC

• K: 85 – 132 V AC (Phạm vi hoạt động 85 – 132 V, 47 – 66 Hz)
• L: 170 – 264 V AC (Phạm vi hoạt động 170 – 264 V, 47 – 66 Hz)

Nguồn DC

• R: 24 V DC (Phạm vi hoạt động 24 V ±10 %, gợn sóng tối đa 10 %p-p)
• P: 110 V DC (Phạm vi hoạt động 85 – 150 V, gợn sóng tối đa 10 %p-p)

[3] TÙY CHỌN /Q: Có tùy chọn (chỉ định chi tiết)

THÔNG SỐ TÙY CHỌN Q (có thể chọn nhiều) Lớp phủ (chi tiết xem website hãng)

• /C01: Phủ silicone
• /C02: Phủ polyurethane
• /C03: Phủ cao su

Vật liệu ốc vít đầu nối

• /S01: Thép không gỉ

THÔNG SỐ CHUNG

• Kết cấu: Loại cắm (Plug-in)
• Kết nối: Đầu vít M3.5
• Vật liệu đầu vít: Thép mạ crom (tiêu chuẩn) hoặc thép không gỉ
• Vật liệu vỏ: Nhựa chống cháy (màu đen)
• Cách ly: Giữa đầu vào – đầu ra – nguồn
• Điều chỉnh setpoint: Công tắc ngón cái mặt trước; 0 – 99 % độc lập, bước tăng 1 %
• Hysteresis (deadband): Khoảng 1 %
• Đèn LED mặt trước:
  • Đèn đỏ sáng khi cuộn dây đầu ra Hi được kích hoạt
  • Đèn xanh sáng khi cuộn dây đầu ra Lo được kích hoạt

THÔNG SỐ ĐẦU VÀO

• Dòng điện DC: Điện trở đầu vào được tích hợp sẵn

THÔNG SỐ ĐẦU RA

• Tiếp điểm rơ-le: 100 V AC @ 1 A (cos ø = 1) 120 V AC @ 1 A (cos ø = 1) 240 V AC @ 0.5 A (cos ø = 1) 30 V DC @ 1 A (tải thuần trở)
• Điện áp chuyển mạch tối đa: 380 V AC hoặc 125 V DC
• Công suất chuyển mạch tối đa: 120 VA hoặc 30 W
• Tải tối thiểu: 5 V DC @ 10 mA
• Tuổi thọ cơ học: 5 × 10⁷ chu kỳ
• Đối với tải cảm ứng, khuyến nghị sử dụng bảo vệ bên ngoài để tăng tuổi thọ rơ-le tối đa

LẮP ĐẶT

• Tiêu thụ công suất: • AC: Khoảng 3 VA • DC: Khoảng 3 W (130 mA tại 24 V)
• Nhiệt độ hoạt động: -5 đến +60°C
• Độ ẩm hoạt động: 30 đến 90 %RH (không ngưng tụ)
• Lắp đặt: Bề mặt hoặc thanh DIN rail
• Trọng lượng: 300 g

HIỆU SUẤT (tính theo % span)

• Độ chính xác setpoint: ±0.5 %
• Độ lặp lại điểm trip: ±0.05 %
• Hệ số nhiệt độ: ±0.015 %/°C (±0.008 %/°F)
• Thời gian đáp ứng: ≤ 0.5 giây (0 – 100 % tại setpoint 90 %)
• Ảnh hưởng điện áp nguồn: ±0.1 % trên toàn phạm vi
• Điện trở cách điện: ≥ 100 MΩ (tại 500 V DC)
• Độ bền điện: 2000 V AC trong 1 phút (giữa đầu vào – đầu ra – nguồn – nối đất)
