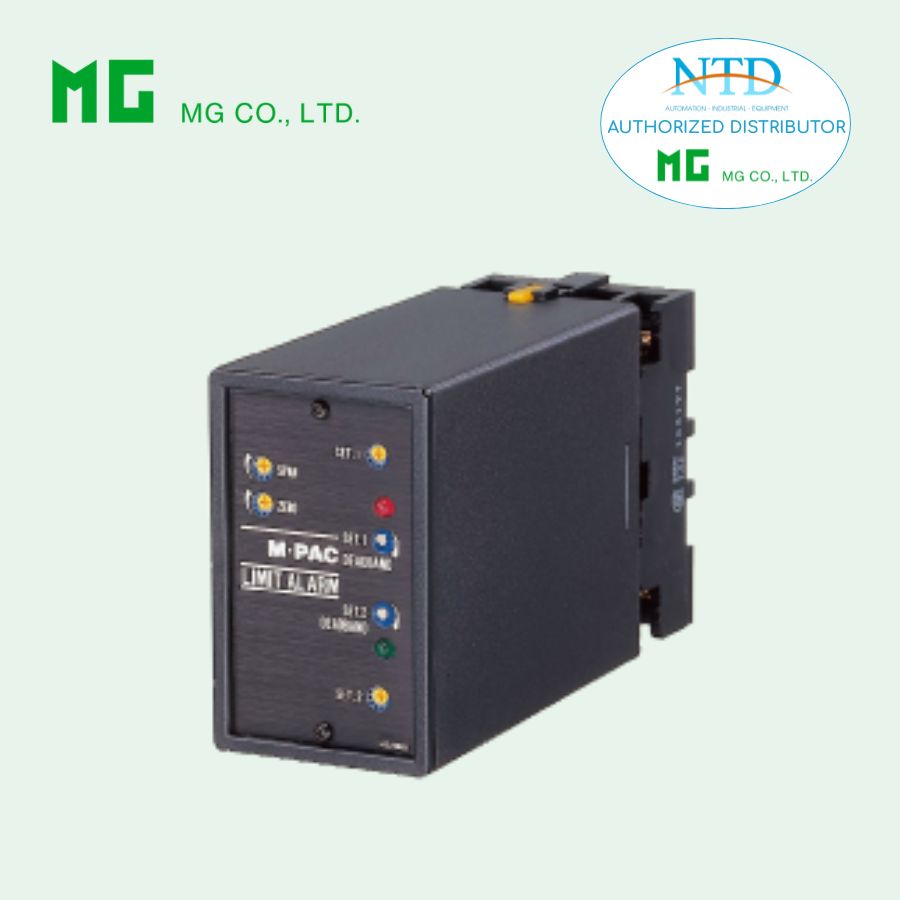

Bộ cảnh báo DC ASD1 MG (M-System)

ASD1 là bộ cảnh báo DC thuộc dòng Plug-in Signal Conditioners M-UNIT, được thiết kế để giám sát tín hiệu DC và kích hoạt cảnh báo khi đạt đến các ngưỡng cài đặt trước. Thiết bị nổi bật với cơ chế điều chỉnh bằng thumbwheel switch (núm xoay số), giúp người dùng cài đặt nhanh chóng, trực quan và chính xác.

Với khả năng cách ly lên đến 2000 V AC, tích hợp relay SPDT và hỗ trợ chế độ latch/non-latch, ASD1 là giải pháp đáng tin cậy cho các hệ thống cảnh báo công nghiệp yêu cầu độ ổn định cao và phản hồi nhanh.

Đặc điểm nổi bật

• Cung cấp đầu ra relay SPDT khi tín hiệu DC đạt ngưỡng cài đặt

• Hỗ trợ cảnh báo kép (dual trip) cho hai mức độc lập

• Điều chỉnh giá trị cảnh báo bằng thumbwheel switch, độ phân giải 1%

• Cho phép lựa chọn chế độ latch hoặc non-latch linh hoạt

• Tích hợp thời gian trễ ON delay và Power ON delay

• Cách ly tín hiệu lên đến 2000 V AC đảm bảo an toàn hệ thống

• Đèn LED hiển thị trạng thái relay trực quan

• Thiết kế dạng cắm (plug-in), dễ lắp đặt và bảo trì

Thông số kỹ thuật

Thông số chung

• Cấu trúc: Plug-in

• Kết nối: Terminal vít M3.5

• Vật liệu vỏ: Nhựa chống cháy

• Cách ly: Input – Output – Power

• Khối lượng: Khoảng 300 g

Ngõ vào

• Dòng điện: 4 – 20 mA DC

• Điện áp:

  • 0 – 10 V DC

  • 0 – 5 V DC

  • 1 – 5 V DC

Ngõ ra

• Relay SPDT:

  • 100 V AC @ 5 A

  • 120 V AC @ 5 A

  • 240 V AC @ 2.5 A

  • 30 V DC @ 5 A

• Tuổi thọ cơ khí: ≥ 5 × 10⁷ lần

Cài đặt & điều khiển

• Setpoint: 0 – 99 %, bước 1%

• Deadband: 0.5 – 14 %

• ON delay: 0.5 – 4 giây

• Power ON delay: 1 – 5 giây

• Repeatability: ±0.05 %

Điều kiện hoạt động

• Nhiệt độ: -5 đến +60°C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

Hiệu suất

• Độ chính xác setpoint: ±0.5 %

• Hệ số nhiệt: ±0.015 %/°C

• Ảnh hưởng nguồn: ±0.1 %

• Điện trở cách ly: ≥ 100 MΩ

• Độ bền điện môi: 2000 V AC / 1 phút

Ứng dụng phổ biến

• Hệ thống cảnh báo trong nhà máy (annunciator)

• Giám sát mức dòng/áp trong hệ thống điện công nghiệp

• Cảnh báo quá tải, quá áp hoặc dưới ngưỡng an toàn

• Hệ thống điều khiển và tự động hóa (PLC, DCS)

• Ứng dụng bảo vệ thiết bị trong dây chuyền sản xuất
