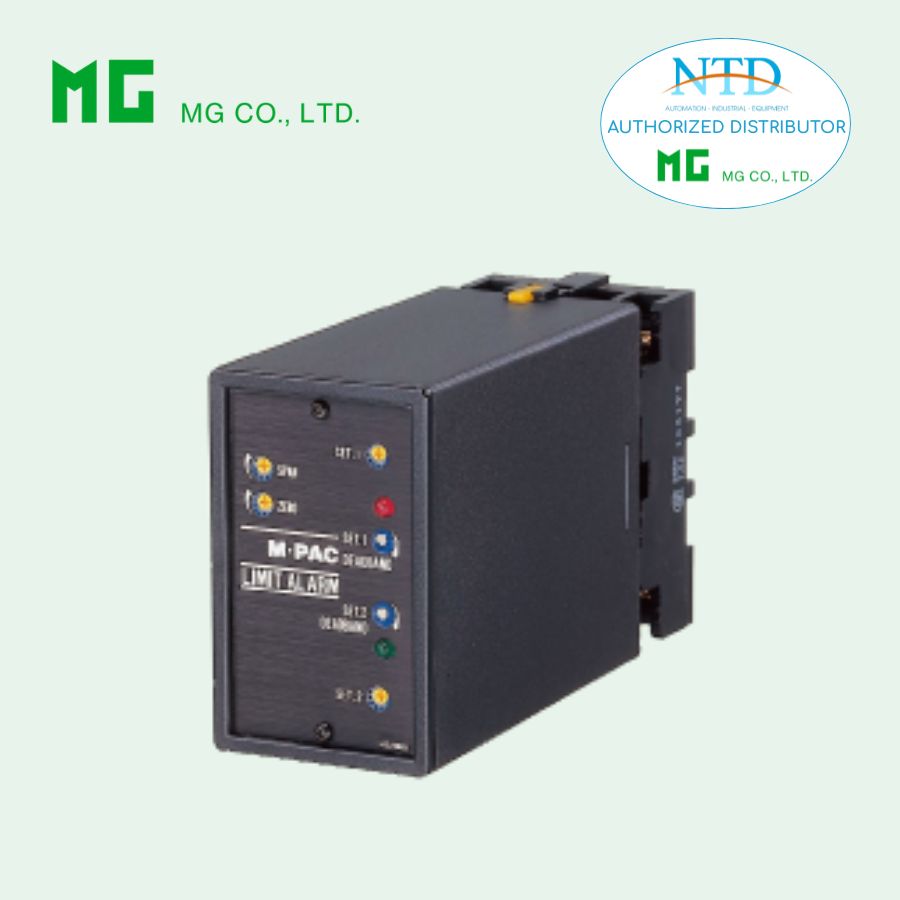

Bộ cảnh báo DC ASW MG (M-System)

ASW là bộ DC Alarm thuộc dòng Plug-in Signal Conditioners M-UNIT, được thiết kế để giám sát tín hiệu dòng hoặc điện áp DC và kích hoạt relay khi tín hiệu đạt đến các ngưỡng cảnh báo cài đặt trước.

Thiết bị sử dụng relay SPDT (chuyển mạch) với khả năng cách ly lên đến 2000 V AC, đảm bảo an toàn và độ tin cậy cao trong môi trường công nghiệp. Với thiết kế nhỏ gọn, dạng cắm (plug-in) và mật độ lắp đặt cao, ASW là lựa chọn phù hợp cho các hệ thống cần giám sát và cảnh báo tín hiệu chính xác.

Đặc điểm nổi bật

• Cung cấp tiếp điểm relay khi tín hiệu DC đạt ngưỡng cài đặt

• Hỗ trợ cảnh báo kép Hi/Lo (dual trip)

• Điều chỉnh setpoint bằng tua vít đa vòng, độ chính xác cao

• Tích hợp cổng monitor giúp kiểm tra và hiệu chỉnh dễ dàng

• Relay dạng kín, tăng độ bền và độ ổn định

• Hỗ trợ nguồn relay 110 V DC

• Cách ly tín hiệu lên đến 2000 V AC

• Đèn LED hiển thị trạng thái relay

• Thiết kế nhỏ gọn, dễ dàng lắp đặt DIN rail hoặc gắn bề mặt

Thông số kỹ thuật

Thông số chung

• Cấu trúc: Plug-in

• Kết nối: Terminal vít M3.5

• Vật liệu vỏ: Nhựa chống cháy

• Cách ly: Input – Output – Power

• Khối lượng: Khoảng 400 g

Ngõ vào

• Dòng điện:

  • 4 – 20 mA

  • 2 – 10 mA

  • 1 – 5 mA

  • 0 – 20 mA

  • 0 – 10 mA

  • Và các dải tùy chọn khác

• Điện áp:

  • 0 – 10 mV đến ±10 V

• Dải đo tối thiểu: 10 mV

• Dải hoạt động: -300 đến +300 V DC

Ngõ ra

• Relay SPDT (transfer contact):

  • 100 V AC @ 1 A

  • 120 V AC @ 1 A

  • 240 V AC @ 0.5 A

  • 30 V DC @ 1 A

• Công suất chuyển mạch tối đa: 120 VA hoặc 30 W

• Tuổi thọ cơ khí: ≥ 5 × 10⁷ lần

Cài đặt & điều khiển

• Setpoint: 0 – 100 % (điều chỉnh độc lập)

• Deadband: 0.5 – 1.0 %

• Monitor output: 0 – 10 V

• Power ON delay: ~2 giây

Điều kiện hoạt động

• Nhiệt độ: -5 đến +60°C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

Hiệu suất

• Độ chính xác monitor: ±0.5 %

• Hệ số nhiệt: ±0.015 %/°C

• Thời gian đáp ứng: ≤ 0.5 giây

• Ảnh hưởng điện áp nguồn: ±0.1 %

• Điện trở cách ly: ≥ 100 MΩ

• Độ bền điện môi: 2000 V AC / 1 phút

Ứng dụng phổ biến

• Hệ thống cảnh báo trung tâm (annunciator)

• Giám sát dòng và điện áp trong hệ thống điện công nghiệp

• Cảnh báo quá tải, quá áp hoặc dưới ngưỡng an toàn

• Hệ thống điều khiển và tự động hóa (PLC, DCS)

• Bảo vệ thiết bị và dây chuyền sản xuất

• Ứng dụng trong nhà máy, trạm điện, hệ thống xử lý nước và HVAC
