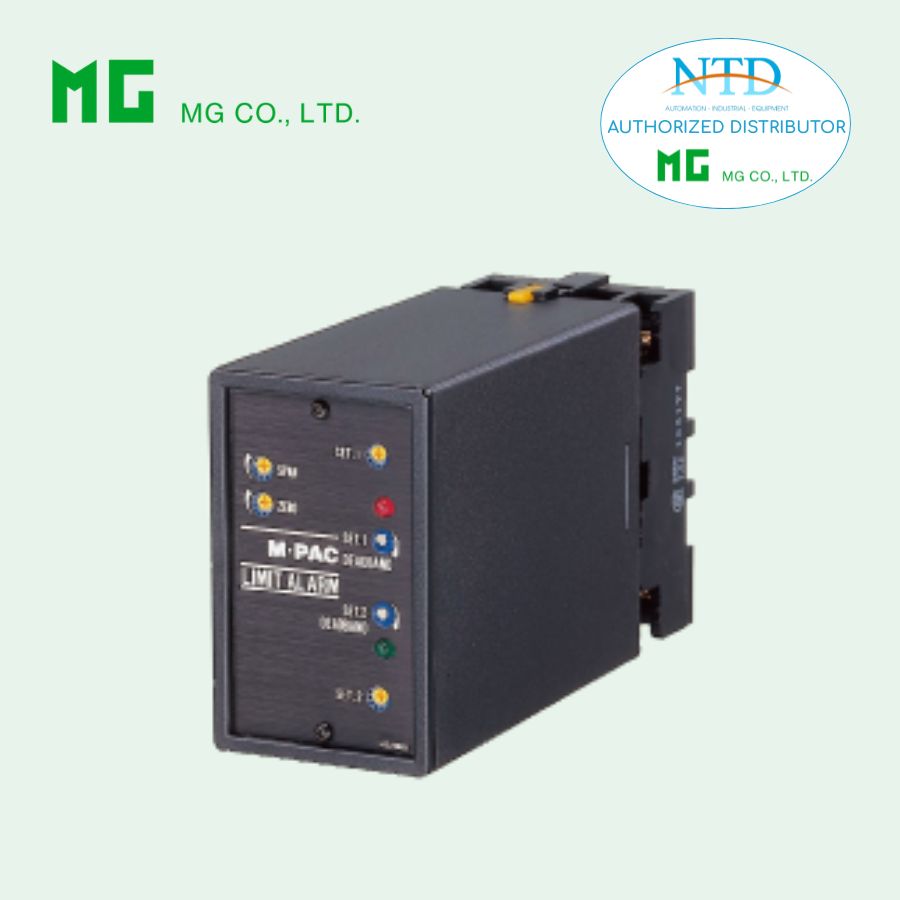

Bộ cảnh báo DC ASW2 MG (M-System)

ASW2 là bộ DC Alarm (chuẩn CE) thuộc dòng Plug-in Signal Conditioners M-UNIT, được thiết kế để giám sát tín hiệu DC và kích hoạt relay khi đạt đến các ngưỡng cảnh báo cài đặt trước. Thiết bị hỗ trợ cảnh báo kép (Hi/Lo), cho phép kiểm soát linh hoạt các điều kiện vận hành trong hệ thống công nghiệp.

Với thiết kế nhỏ gọn dạng cắm, khả năng cách ly cao và tuân thủ tiêu chuẩn châu Âu (CE), ASW2 mang lại độ tin cậy và an toàn cao, phù hợp cho các ứng dụng yêu cầu giám sát chính xác và ổn định.

Đặc điểm nổi bật

• Cung cấp tiếp điểm relay khi tín hiệu DC đạt ngưỡng cài đặt

• Hỗ trợ cảnh báo kép Hi/Lo (dual trip)

• Điều chỉnh setpoint bằng tua vít đa vòng, độ chính xác cao

• Tích hợp cổng monitor giúp kiểm tra và hiệu chỉnh dễ dàng

• Relay dạng kín, tăng độ bền và độ ổn định

• Hỗ trợ cấp nguồn relay 110 V DC

• Thiết kế mật độ cao, tiết kiệm không gian lắp đặt

• Đèn LED hiển thị trạng thái hoạt động của relay

• Tuân thủ tiêu chuẩn CE, đảm bảo an toàn và tương thích hệ thống

Thông số kỹ thuật

Thông số chung

• Cấu trúc: Plug-in

• Kết nối: Terminal vít M3.5

• Vật liệu vỏ: Nhựa chống cháy

• Cách ly: Input – Output – Power

• Khối lượng: Khoảng 400 g

Ngõ vào

• Dòng điện:

  • 4 – 20 mA

  • 2 – 10 mA

  • 1 – 5 mA

  • 0 – 20 mA

  • 0 – 10 mA

  • Và các dải tùy chọn khác

• Điện áp:

  • 0 – 50 mV đến ±10 V

• Dải hoạt động điện áp: -30 đến +30 V DC

• Span: tối thiểu 50 mV, tối đa 30 V

Ngõ ra

• Relay SPDT (transfer contact):

  • 120 V AC @ 0.5 A

  • 240 V AC @ 0.5 A

  • 30 V DC @ 0.5 A

• Công suất chuyển mạch tối đa: 120 VA hoặc 30 W

• Tuổi thọ cơ khí: ≥ 5 × 10⁷ lần

Cài đặt & điều khiển

• Setpoint: 0 – 100 % (điều chỉnh độc lập)

• Deadband: 0.5 – 1.0 %

• Monitor output: 0 – 10 V

• Power ON delay: ~2 giây

Điều kiện hoạt động

• Nhiệt độ: -5 đến +60°C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

Hiệu suất

• Độ chính xác monitor: ±0.5 %

• Hệ số nhiệt: ±0.015 %/°C

• Thời gian đáp ứng: ≤ 0.5 giây

• Ảnh hưởng điện áp nguồn: ±0.1 %

• Điện trở cách ly: ≥ 100 MΩ

• Độ bền điện môi: 2300 V AC / 1 phút

Tiêu chuẩn & chứng nhận

• EMC: EN 61000-6-4, EN 61000-6-2

• Low Voltage Directive: EN 61010-1

• RoHS compliant

Ứng dụng phổ biến

• Hệ thống cảnh báo trung tâm (annunciator)

• Giám sát tín hiệu dòng và điện áp trong hệ thống công nghiệp

• Cảnh báo quá áp, quá dòng hoặc dưới ngưỡng an toàn

• Hệ thống điều khiển tự động PLC, DCS

• Bảo vệ thiết bị và dây chuyền sản xuất

• Ứng dụng trong trạm điện, nhà máy, HVAC và xử lý nước
