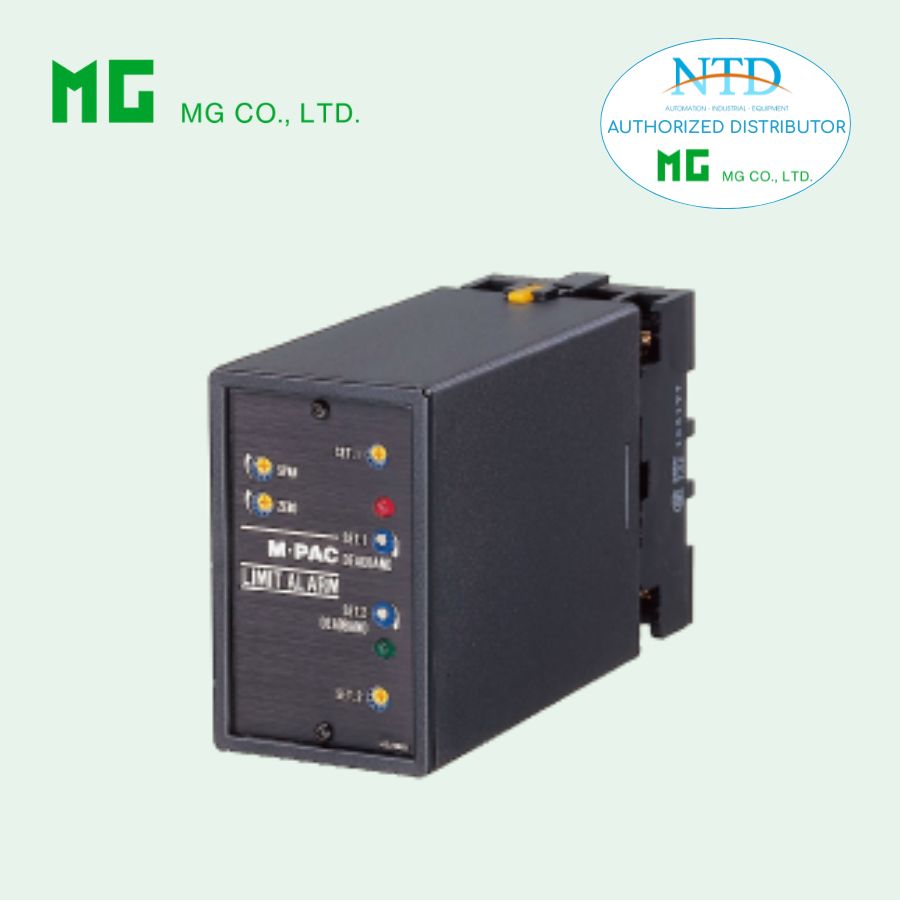

Bộ cảnh báo DC ASWL2 MG (M-System) JAPAN

ASWL2 là bộ cảnh báo DC dạng plug-in thuộc dòng M-UNIT của hãng M-System, dùng để giám sát tín hiệu DC với điều chỉnh ngưỡng bằng rotary switch và kích hoạt 2 tiếp điểm relay Hi/Lo khi vượt ngưỡng cài đặt (phiên bản tuân thủ CE).

Chức năng & Đặc điểm nổi bật

• Cung cấp tiếp điểm rơ-le đóng tại các mức đầu vào DC được đặt trước
• Cảnh báo hai điểm (Dual – Hi/Lo)
• Điều chỉnh setpoint bằng công tắc xoay (rotary switch) mặt trước
• Rơ-le được bao kín
• Rơ-le chịu được điện áp lên đến 110 V DC
• Lắp đặt mật độ cao

Ứng dụng điển hình

• Hệ thống cảnh báo (Annunciator)
• Các ứng dụng cảnh báo đa dạng

MÔ HÌNH: ASWL2–[1]-[2][3]

THÔNG TIN ĐẶT HÀNG

• Mã sản phẩm: ASWL2-[1]-[2][3] Chỉ định mã từ bảng dưới đây cho từng phần [1] đến [3]. (Ví dụ: ASWL2-6-B/Q)
• Đối với đầu vào đặc biệt (mã Z & 0): Chỉ định phạm vi cụ thể
• Nếu chọn tùy chọn /Q, cần chỉ định chi tiết thông số (Ví dụ: /C01/S01)

[1] ĐẦU VÀO Dòng điện

• A: 4 – 20 mA DC (Điện trở đầu vào 250 Ω)
• A1: 4 – 20 mA DC (Điện trở đầu vào 50 Ω)
• B: 2 – 10 mA DC (Điện trở đầu vào 500 Ω)
• C: 1 – 5 mA DC (Điện trở đầu vào 1000 Ω)
• D: 0 – 20 mA DC (Điện trở đầu vào 50 Ω)
• E: 0 – 16 mA DC (Điện trở đầu vào 62.5 Ω)
• F: 0 – 10 mA DC (Điện trở đầu vào 100 Ω)
• G: 0 – 1 mA DC (Điện trở đầu vào 1000 Ω)
• H: 10 – 50 mA DC (Điện trở đầu vào 100 Ω)
• J: 0 – 10 μA DC (Điện trở đầu vào 1000 Ω)
• K: 0 – 100 μA DC (Điện trở đầu vào 1000 Ω)
• GW: -1 – +1 mA DC (Điện trở đầu vào 1000 Ω)
• FW: -10 – +10 mA DC (Điện trở đầu vào 100 Ω)
• Z: Chỉ định dòng điện (xem INPUT SPECIFICATIONS)

Điện áp

• 1: 0 – 10 mV DC (Điện trở đầu vào tối thiểu 10 kΩ)
• 15: 0 – 50 mV DC (Điện trở đầu vào tối thiểu 10 kΩ)
• 16: 0 – 60 mV DC (Điện trở đầu vào tối thiểu 10 kΩ)
• 2: 0 – 100 mV DC (Điện trở đầu vào tối thiểu 100 kΩ)
• 3: 0 – 1 V DC (Điện trở đầu vào tối thiểu 1 MΩ)
• 4: 0 – 10 V DC (Điện trở đầu vào tối thiểu 1 MΩ)
• 5: 0 – 5 V DC (Điện trở đầu vào tối thiểu 1 MΩ)
• 6: 1 – 5 V DC (Điện trở đầu vào tối thiểu 1 MΩ)
• 4W: -10 – +10 V DC (Điện trở đầu vào tối thiểu 1 MΩ)
• 5W: -5 – +5 V DC (Điện trở đầu vào tối thiểu 1 MΩ)
• 0: Chỉ định điện áp (xem INPUT SPECIFICATIONS)

ĐẦU RA Rơ-le; SPDT hoặc tiếp điểm chuyển đổi

[2] NGUỒN ĐIỆN Nguồn AC

• B: 100 V AC
• C: 110 V AC
• D: 115 V AC
• F: 120 V AC
• G: 200 V AC
• H: 220 V AC
• J: 240 V AC

Nguồn DC

• S: 12 V DC
• R: 24 V DC
• V: 48 V DC

[3] TÙY CHỌN

• blank: Không có
• /Q: Có tùy chọn (chỉ định chi tiết)

THÔNG SỐ TÙY CHỌN Q (có thể chọn nhiều) Lớp phủ (chi tiết xem website hãng)

• /C01: Phủ silicone
• /C02: Phủ polyurethane
• /C03: Phủ cao su

Vật liệu ốc vít đầu nối

• /S01: Thép không gỉ

THÔNG SỐ CHUNG

• Kết cấu: Loại cắm (Plug-in)
• Kết nối: Đầu vít M3.5
• Vật liệu đầu vít: Thép mạ crom (tiêu chuẩn) hoặc thép không gỉ
• Vật liệu vỏ: Nhựa chống cháy (màu đen)
• Cách ly: Giữa đầu vào – đầu ra – nguồn
• Điều chỉnh setpoint: Công tắc xoay 10 vị trí mặt trước; 0 – 99 % độc lập, bước tăng 1 %
• Hysteresis (deadband): 1 – 2.5 %
• Đèn LED mặt trước: Đèn đỏ sáng khi cuộn dây rơ-le được kích hoạt
• Bộ đếm thời gian bật nguồn (Power ON timer): Rơ-le không kích hoạt trong khoảng 2 giây sau khi bật nguồn

THÔNG SỐ ĐẦU VÀO

Dòng điện DC

• Shunt resistor gắn sẵn tại đầu vào (công suất 0.5 W)
• Đối với mã Z: Chỉ định giá trị điện trở đầu vào

Điện áp DC

• Phạm vi: -30 – +30 V DC
• Span: Tối thiểu 10 mV, tối đa 30 V
• Offset: Tối đa 1.5 lần span
• Điện trở đầu vào:
  • Span 10 – 100 mV: ≥ 10 kΩ
  • Span 0.1 – 1 V: ≥ 100 kΩ
  • Span ≥ 1 V: ≥ 1 MΩ

THÔNG SỐ ĐẦU RA

• Tiếp điểm rơ-le SPDT (tiếp điểm chuyển đổi)
• Định mức tiếp điểm: 120 V AC @ 0.5 A (cos ø = 1) 240 V AC @ 0.5 A (cos ø = 1) 30 V DC @ 0.5 A (tải thuần trở)
• Điện áp chuyển mạch tối đa: 380 V AC hoặc 125 V DC
• Công suất chuyển mạch tối đa: 120 VA hoặc 30 W (giới hạn ≤ 0.5 A)
• Tải tối thiểu: 5 V DC @ 10 mA
• Tuổi thọ cơ học: 5 × 10⁷ chu kỳ
• Đối với tải cảm ứng, khuyến nghị sử dụng bảo vệ bên ngoài để tăng tuổi thọ rơ-le tối đa

LẮP ĐẶT

• Tiêu thụ công suất: • AC: Phạm vi hoạt động ±10 %, 50/60 ±2 Hz, khoảng 2 VA • DC: Phạm vi hoạt động ±10 %, gợn sóng tối đa 10 %p-p, khoảng 2 W (80 mA tại 24 V)
• Nhiệt độ hoạt động: -5 đến +60°C
• Độ ẩm hoạt động: 30 đến 90 %RH (không ngưng tụ)
• Lắp đặt: Bề mặt hoặc thanh DIN rail
• Trọng lượng: 400 g

HIỆU SUẤT (tính theo % span)

• Độ chính xác setpoint: ±0.5 %
• Độ lặp lại điểm trip: ±0.05 %
• Hệ số nhiệt độ: ±0.015 %/°C (±0.008 %/°F)
• Thời gian đáp ứng: 0.5 ± 0.2 giây (0 – 100 % tại setpoint 90 %)
• Ảnh hưởng điện áp nguồn: ±0.1 % trên toàn phạm vi
• Điện trở cách điện: ≥ 100 MΩ (tại 500 V DC)
• Độ bền điện: 2300 V AC trong 1 phút (giữa đầu vào – đầu ra – nguồn – nối đất)

TIÊU CHUẨN & CHỨNG NHẬN

Phù hợp EU:

• Chỉ thị EMC • EMI: EN 61000-6-4 • EMS: EN 61000-6-2
• Chỉ thị Điện áp thấp • EN 61010-1 • Phân loại đo lường II (đầu ra) • Phân loại lắp đặt II (nguồn) • Độ ô nhiễm 2 • Giữa đầu vào hoặc đầu ra với nguồn: Cách điện tăng cường (Reinforced insulation) 300 V • Giữa đầu vào và đầu ra: Cách điện cơ bản (Basic insulation) 300 V • (Khi tải tối đa 150 V AC hoặc phân loại đo lường I, áp dụng như cách điện tăng cường)
