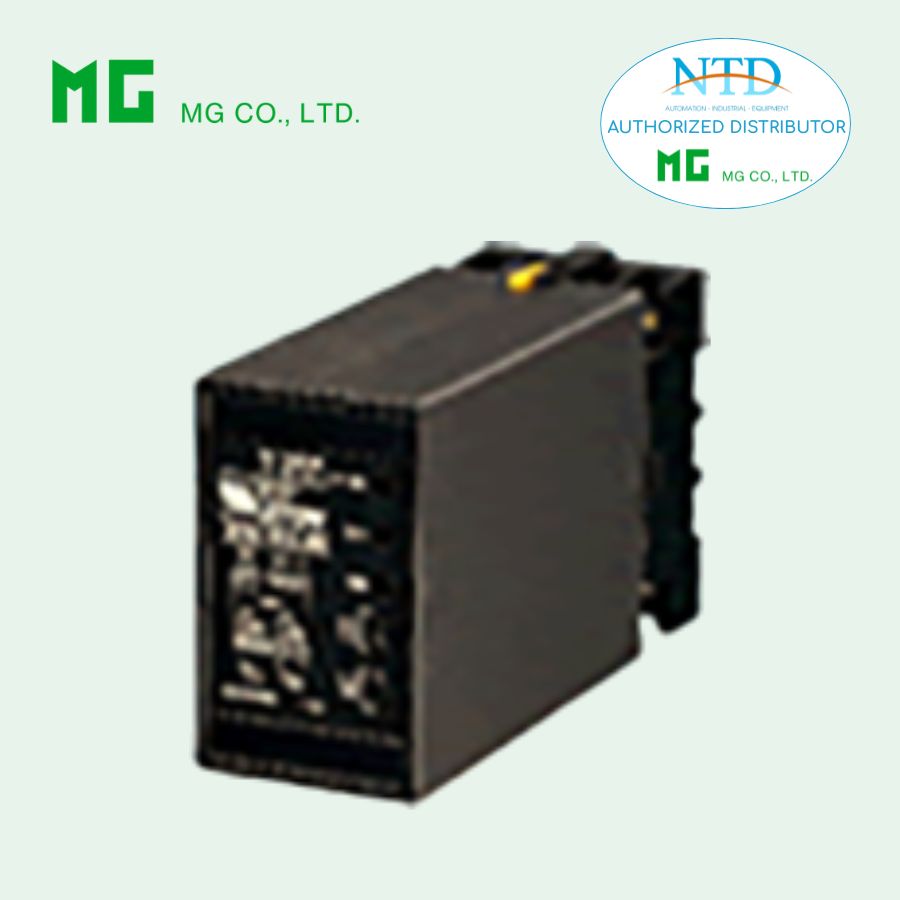

Bộ cảnh báo DC AYAV MG (M-System) JAPAN

AYAV là bộ cảnh báo DC thuộc dòng bộ điều hòa tín hiệu dạng cắm (plug-in) M-UNIT, được thiết kế để giám sát tín hiệu điện một chiều và kích hoạt cảnh báo khi giá trị đầu vào vượt hoặc thấp hơn ngưỡng cài đặt. Thiết bị cho phép thiết lập linh hoạt hai mức cảnh báo (hi/lo), giúp người vận hành kiểm soát hệ thống nhanh chóng, chính xác và an toàn trong các ứng dụng công nghiệp.

Đặc điểm nổi bật

• Cung cấp tiếp điểm relay khi tín hiệu dc đạt ngưỡng cài đặt

• Hỗ trợ cảnh báo kép (hi/lo) với hai ngõ ra độc lập

• Cho phép lựa chọn trạng thái coil (có điện hoặc mất điện khi alarm)

• Điều chỉnh setpoint bằng biến trở nhiều vòng, dễ tinh chỉnh

• Có cổng monitor giúp kiểm tra và hiệu chỉnh ngưỡng thuận tiện

• Relay dạng kín, tăng độ bền và độ tin cậy

• Khả năng cách ly cao lên đến 2000 v ac

• Thiết kế cắm (plug-in), mật độ lắp đặt cao, tiết kiệm không gian

Thông số kỹ thuật

Thông số chung

• Kiểu lắp đặt: plug-in

• Kết nối: terminal vít m3.5

• Vật liệu vỏ: nhựa chống cháy

• Cách ly: input – output – nguồn

• Điều chỉnh setpoint: 0 – 100 %, độc lập từng ngõ

• Ngõ monitor: 0 – 10 v (tương ứng 0 – 100 %)

• Hysteresis: 0.2 ± 0.1 %

• Đèn led: hiển thị trạng thái relay

Ngõ vào

• Dòng điện: 4 – 20 ma, 10 – 50 ma

• Điện áp: 1 – 5 v

• Điện trở ngõ vào:

  • 250 ω (4 – 20 ma)

  • 100 ω (10 – 50 ma)

  • ≥ 1 mω (1 – 5 v)

Ngõ ra relay

• 100 v ac @ 1 a

• 120 v ac @ 1 a

• 240 v ac @ 0.5 a

• 30 v dc @ 1 a

• Công suất đóng cắt tối đa: 120 va hoặc 30 w

• Tuổi thọ cơ khí: 5 × 10⁷ lần đóng cắt

Nguồn cấp

• Ac: 100 – 240 v ac (tùy chọn)

• Dc: 12, 24, 48, 110 v dc

• Công suất tiêu thụ: ~2 va (ac), ~1.3 w (dc)

Điều kiện hoạt động

• Nhiệt độ: -5 đến +60°c

• Độ ẩm: 30 – 90 %rh (không ngưng tụ)

• Khối lượng: khoảng 400 g

Hiệu năng

• Độ chính xác monitor: ±0.5 %

• Độ lặp lại điểm tác động: ±0.05 %

• Thời gian đáp ứng: ≤ 0.5 giây

• Điện trở cách điện: ≥ 100 mω

• Độ bền điện môi: 2000 v ac / 1 phút

Ứng dụng phổ biến

• Hệ thống cảnh báo trung tâm (annunciator)

• Giám sát dòng và áp trong dây chuyền sản xuất

• Cảnh báo mức trong hệ thống xử lý nước và hóa chất

• Bảo vệ thiết bị trong hệ thống điện và tự động hóa

• Các ứng dụng cảnh báo công nghiệp yêu cầu độ tin cậy cao
