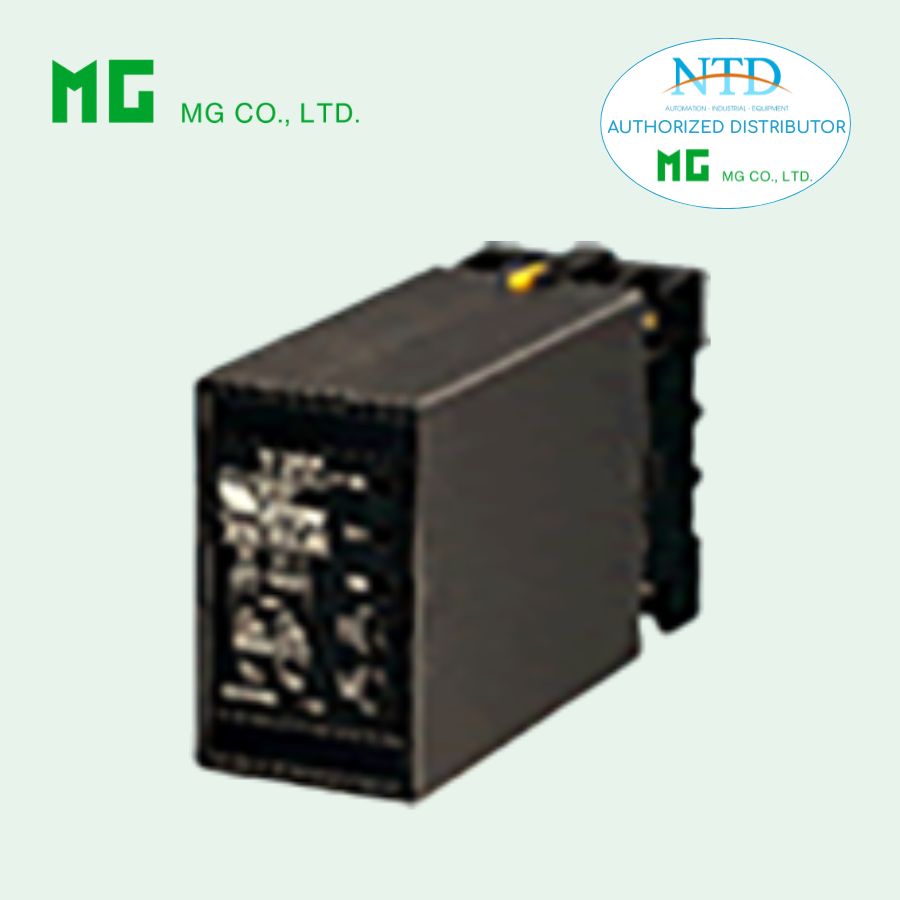

Bộ cảnh báo lệch (Deviation Alarm) AYDV MG (M-System)

AYDV là bộ cảnh báo độ lệch (deviation alarm) dạng plug-in thuộc dòng M-UNIT của hãng M-System, dùng để giám sát độ lệch giữa hai tín hiệu DC đầu vào và kích hoạt 2 tiếp điểm relay SPDT (Hi/Lo trip, energized/de-energized selectable) khi vượt ngưỡng cài đặt bằng multi-turn screwdriver adjustment.

Chức năng & Đặc điểm nổi bật

• Cung cấp tiếp điểm rơ-le đóng tại các mức lệch (deviation) được đặt trước giữa hai tín hiệu đầu vào DC
• Cảnh báo hai điểm (Dual – Hi/Lo)
• Chọn độc lập trạng thái cuộn dây: kích hoạt (energized) hoặc không kích hoạt (de-energized) khi cảnh báo
• Điều chỉnh setpoint bằng tua vít đa vòng (multi-turn screwdriver) mặt trước
• Có jack giám sát (monitor jacks) để kiểm tra setpoint
• Rơ-le được bao kín
• Rơ-le chịu được điện áp lên đến 110 V DC
• Cách ly lên đến 2000 V AC
• Lắp đặt mật độ cao

Ứng dụng điển hình

• Hệ thống cảnh báo (Annunciator)
• Các ứng dụng cảnh báo lệch tín hiệu đa dạng (giám sát sự khác biệt giữa hai tín hiệu, ví dụ: so sánh dòng đo với dòng tham chiếu)

MÔ HÌNH: AYDV–6[1][2][3]–[4][5]

THÔNG TIN ĐẶT HÀNG

• Mã sản phẩm: AYDV-6[1][2][3]-[4][5] Chỉ định mã từ bảng dưới đây cho từng phần [1] đến [5]. (Ví dụ: AYDV-6622-B/Q)
• Nếu chọn tùy chọn /Q, cần chỉ định chi tiết thông số (Ví dụ: /C01/S01)

ĐẦU VÀO 2 (tín hiệu tham chiếu/reference)

• 6: 1 – 5 V DC (Điện trở đầu vào tối thiểu 1 MΩ)

[1] ĐẦU VÀO 1 (tín hiệu đo/measured signal) Dòng điện

• A: 4 – 20 mA DC (Điện trở đầu vào 250 Ω)
• H: 10 – 50 mA DC (Điện trở đầu vào 100 Ω)

Điện áp

• 6: 1 – 5 V DC (Điện trở đầu vào tối thiểu 1 MΩ)

[2] ĐẦU RA 1

• 1: Rơ-le SPDT (tiếp điểm chuyển đổi) – cuộn dây kích hoạt khi lệch > setpoint
• 2: Rơ-le SPDT (tiếp điểm chuyển đổi) – cuộn dây không kích hoạt khi lệch > setpoint

[3] ĐẦU RA 2

• 1: Rơ-le SPDT (tiếp điểm chuyển đổi) – cuộn dây kích hoạt khi lệch > setpoint
• 2: Rơ-le SPDT (tiếp điểm chuyển đổi) – cuộn dây không kích hoạt khi lệch > setpoint

[4] NGUỒN ĐIỆN

Nguồn AC

• B: 100 V AC
• C: 110 V AC
• D: 115 V AC
• F: 120 V AC
• G: 200 V AC
• H: 220 V AC
• J: 240 V AC

Nguồn DC

• S: 12 V DC
• R: 24 V DC
• V: 48 V DC
• P: 110 V DC

[5] TÙY CHỌN

• blank: Không có
• /Q: Có tùy chọn (chỉ định chi tiết)

THÔNG SỐ TÙY CHỌN Q (có thể chọn nhiều) Lớp phủ (chi tiết xem website hãng)

• /C01: Phủ silicone
• /C02: Phủ polyurethane
• /C03: Phủ cao su

Vật liệu ốc vít đầu nối

• /S01: Thép không gỉ

THÔNG SỐ CHUNG

• Kết cấu: Loại cắm (Plug-in)
• Kết nối: Đầu vít M3.5
• Vật liệu đầu vít: Thép mạ crom (tiêu chuẩn) hoặc thép không gỉ
• Vật liệu vỏ: Nhựa chống cháy (màu đen)
• Cách ly: Giữa đầu vào – đầu ra – nguồn
• Điều chỉnh setpoint: Điều chỉnh bằng tua vít đa vòng mặt trước; -50 – +50 % độc lập (Deviation = Input 1 (measured) – Input 2 (reference))
• Giám sát setpoint: Đầu ra -5 – +5 V tương ứng -50 – +50 % setpoint
• Đường kính jack giám sát: 2 mm (.08")
• Hysteresis (deadband): 0.2 ± 0.1 %
• Đèn LED mặt trước: Đèn đỏ sáng khi cuộn dây rơ-le được kích hoạt

THÔNG SỐ ĐẦU VÀO

Đầu vào 1 (tín hiệu đo/measured signal)

• Dòng điện DC: Shunt resistor gắn sẵn tại đầu vào (công suất 0.5 W)

Đầu vào 2 (tín hiệu tham chiếu/reference)

• Điện áp: 1 – 5 V DC (điện trở đầu vào tối thiểu 1 MΩ)

THÔNG SỐ ĐẦU RA

• Tiếp điểm rơ-le SPDT (tiếp điểm chuyển đổi)
• Định mức tiếp điểm: 100 V AC @ 1 A (cos ø = 1) 120 V AC @ 1 A (cos ø = 1) 240 V AC @ 0.5 A (cos ø = 1) 30 V DC @ 1 A (tải thuần trở)
• Điện áp chuyển mạch tối đa: 380 V AC hoặc 125 V DC
• Công suất chuyển mạch tối đa: 120 VA hoặc 30 W
• Tải tối thiểu: 5 V DC @ 10 mA
• Tuổi thọ cơ học: 5 × 10⁷ chu kỳ
• Đối với tải cảm ứng, khuyến nghị sử dụng bảo vệ bên ngoài để tăng tuổi thọ rơ-le tối đa

LẮP ĐẶT

• Tiêu thụ công suất: • AC: Phạm vi hoạt động ±10 %, 50/60 ±2 Hz, khoảng 2 VA • DC: Phạm vi hoạt động ±10 % (hoặc 85 – 150 V cho 110 V), gợn sóng tối đa 10 %p-p, khoảng 1.3 W (50 mA tại 24 V)
• Nhiệt độ hoạt động: -5 đến +60°C
• Độ ẩm hoạt động: 30 đến 90 %RH (không ngưng tụ)
• Lắp đặt: Bề mặt hoặc thanh DIN rail
• Trọng lượng: 400 g

HIỆU SUẤT (tính theo % span)

• Độ chính xác giám sát setpoint: ±0.5 %
• Độ lặp lại điểm trip: ±0.05 %
• Hệ số nhiệt độ: ±0.015 %/°C (±0.008 %/°F)
• Thời gian đáp ứng: ≤ 0.5 giây (0 – 100 % tại setpoint 90 %)
• Ảnh hưởng điện áp nguồn: ±0.1 % trên toàn phạm vi
• Điện trở cách điện: ≥ 100 MΩ (tại 500 V DC)
• Độ bền điện: 2000 V AC trong 1 phút (giữa đầu vào – đầu ra – nguồn – nối đất)
