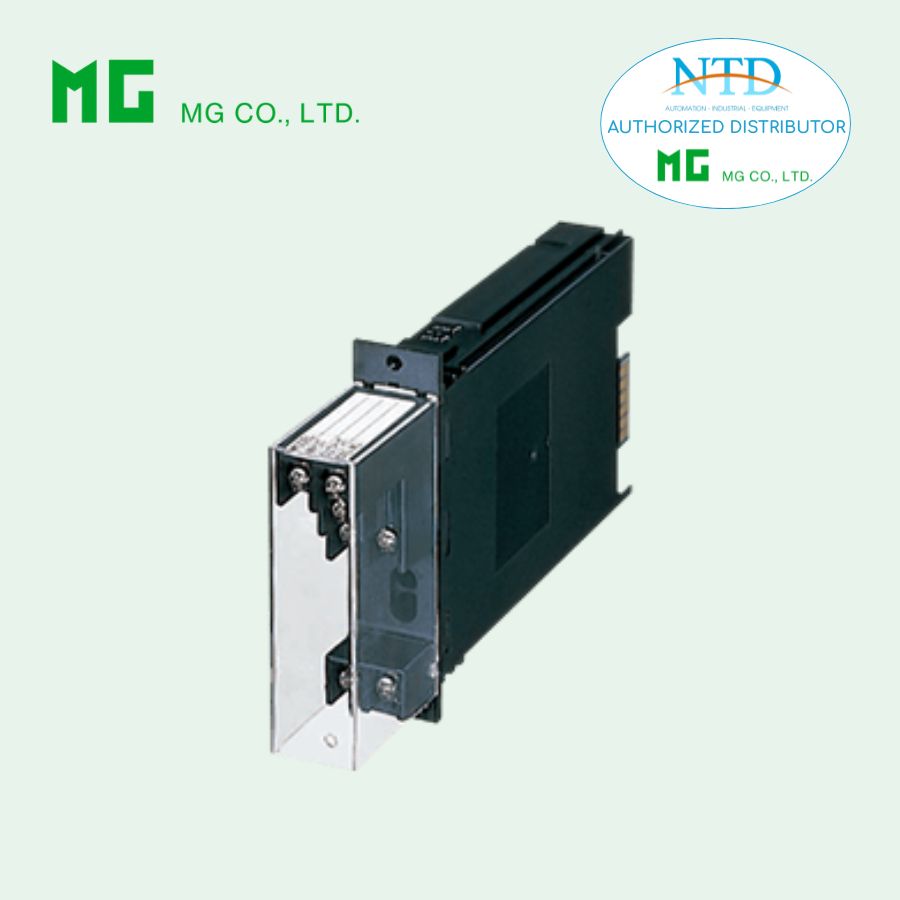

Bộ điều chỉnh tín hiệu mật độ cao 10MK MG (M-System)

Bộ điều chỉnh tín hiệu mật độ cao 10MK dòng 10-RACK – Bộ truyền tín hiệu Potentiometer là thiết bị chuyển đổi tín hiệu từ biến trở (potentiometer) hoặc slidewire sang hai tín hiệu DC chuẩn. Thiết kế phản hồi nhanh, hiệu chỉnh zero/span đơn giản và linh hoạt, phù hợp cho các ứng dụng đo vị trí và mức chất lỏng trong công nghiệp. Sản phẩm hỗ trợ kênh thứ hai tùy chọn, giúp xuất tín hiệu bổ sung đồng thời tại đầu ra phía trước hoặc qua kết nối rack tiêu chuẩn.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu từ Potentiometer: Hỗ trợ tổng điện trở từ 100 Ω đến 10 kΩ.
• Hai tín hiệu DC chuẩn: Output 1 và Output 2 tùy chọn, phục vụ các hệ thống đo song song.
• Hiệu chỉnh zero/span tiện lợi: Zero 0–50 %, Span 50–100 % tổng điện trở với tương tác tối thiểu.
• Phản hồi nhanh: Thời gian đáp ứng khoảng 25 ms (0–90 %).
• Độ chính xác cao: ±0,1 % với hệ số nhiệt độ ±0,015 %/°C.
• Cách ly tín hiệu: Input → Output 1 → Output 2 → Nguồn, bảo vệ hệ thống khỏi nhiễu.
• Lớp vỏ bảo vệ tùy chọn: Silicone, Polyurethane hoặc cao su.
• Kết nối dễ dàng: M3.5 screw terminals và card-edge connector, gắn trên rack tiêu chuẩn 10BXx.

Thông số kỹ thuật

Mô hình: 10MK–[1][2]–R[3]

Đầu vào Potentiometer:

• Tổng điện trở: 100 Ω – 10 kΩ
• Điện áp kích thích: khoảng 0,2 V DC
• Khoảng đo tối thiểu: 50 % tổng điện trở

Đầu ra:

• Output 1: 4–20 mA, 2–10 mA, 1–5 mA, 0–20 mA, 0–16 mA, 0–10 mA, 0–1 mA hoặc 0–10 mV / 0–100 mV / 0–1 V / 0–10 V / 1–5 V DC tùy chọn
• Output 2: Không hoặc 1–5 V DC

Nguồn cấp: 24 V DC ±10 %, gợn sóng ≤ 10 %

Hiệu chỉnh:

• Zero adjustment: 0–50 % tổng điện trở (trang bị phía trước)
• Span adjustment: 50–100 % tổng điện trở (trang bị phía trước)

Hiệu suất:

• Độ chính xác: ±0,1 %
• Hệ số nhiệt độ: ±0,015 %/°C
• Thời gian đáp ứng: ≈ 25 ms (0–90 %)
• Ảnh hưởng điện áp nguồn: ±0,1 %
• Điện trở cách điện: ≥ 100 MΩ với 500 V DC
• Độ bền điện môi: 500 V AC @1 phút (từ input → output 1 → output 2 → nguồn), 1500 V AC @1 phút (từ input hoặc output hoặc nguồn → đất)

Môi trường hoạt động:

• Nhiệt độ: -5°C đến +55°C
• Độ ẩm: 30–90 % RH
• Trọng lượng: 200 g

Ứng dụng phổ biến

• Đo mức chất lỏng trong bồn, tank, silo: Nhờ khả năng đo chính xác vị trí biến trở.
• Hệ thống đo vị trí cơ khí: Cho các cơ cấu trượt (slidewire) hoặc thiết bị cần đo định vị.
• Ứng dụng công nghiệp phản hồi nhanh: Phù hợp với hệ thống tự động cần đáp ứng nhanh và tín hiệu ổn định.
• Linh kiện thay thế nhanh: Dễ dàng thay thế trong các hệ thống 10-RACK hiện có.
