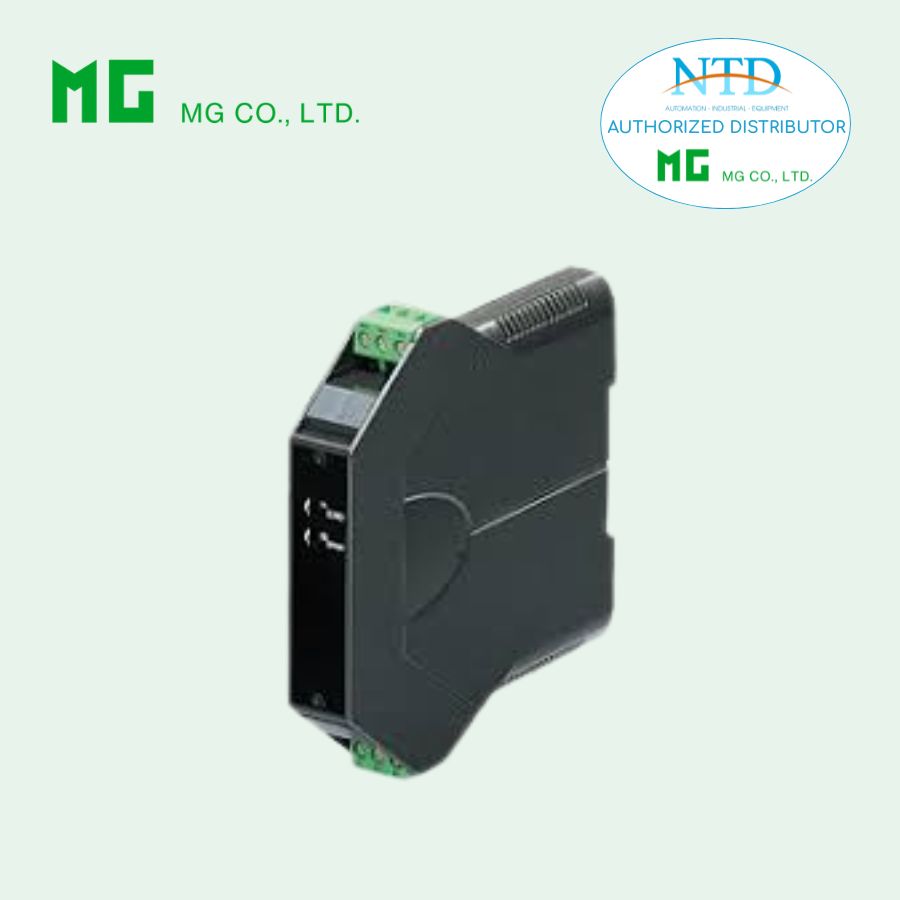

BỘ CHUYỂN ĐỔI CAN NHIỆT B3FT MG (M-SYSTEM)

Chức năng & Đặc điểm

• Chuyển đổi tín hiệu đầu vào từ can nhiệt thành tín hiệu 4 – 20 mA DC cách ly, tuyến tính hóa

• Cấu hình dải đo bằng công tắc DIP

• Bù nhiệt độ mối nối lạnh (CJC), tuyến tính hóa và chức năng burnout

• Có terminal giám sát (monitor)

• Lắp đặt mật độ cao, tiết kiệm không gian

MODEL: B3FT–[1][2]

THÔNG TIN ĐẶT HÀNG

• Mã sản phẩm: B3FT-[1][2]
  (Ví dụ: B3FT-1/UL/Q)

• Chọn mã cho [1] và [2] theo bảng bên dưới

• Chỉ định dải nhiệt độ (ví dụ: J 0 – 400°C)

• Nếu cần hiệu chuẩn theo dải đo cụ thể, vui lòng ghi rõ khi đặt hàng.
  Nếu không chỉ định, sản phẩm sẽ xuất xưởng với cài đặt mặc định:
  K 0 – 300°C hoặc E 0 – 250°C

• Chỉ định thông số cho mã tùy chọn /Q (ví dụ: /C01)

[1] LOẠI CAN NHIỆT ĐẦU VÀO

• 1: K (CA), J (IC), T (CC)

• 2: E (CRC), R, N

[2] TÙY CHỌN (có thể chọn nhiều)

Tiêu chuẩn & Chứng nhận

• blank: Dấu CE

• /UL: Chứng nhận UL, dấu CE

Tùy chọn khác

• blank: Không

• /Q: Tùy chọn khác (chỉ định chi tiết)

THÔNG SỐ TÙY CHỌN: Q

LỚP PHỦ (chi tiết xem trên website)

• /C01: Phủ silicone

• /C02: Phủ polyurethane

• /C03: Phủ cao su (không áp dụng cho UL)

THÔNG SỐ CHUNG

• Cấu trúc: Kích thước nhỏ, đấu nối mặt trước

• Kết nối: Terminal kiểu Euro
  (cỡ dây 0.2 – 2.5 mm², chiều dài tuốt dây 8 mm)

• Vật liệu vỏ: Nhựa chống cháy (màu xám)

• Cách ly: Ngõ vào – ngõ ra

• Burnout: Có thể chọn báo lỗi mức cao (mặc định), mức thấp hoặc không báo lỗi

• Tuyến tính hóa: Tiêu chuẩn

• Bù nhiệt độ mối nối lạnh (CJC): Cảm biến CJC gắn tại terminal đầu vào

• Cấu hình: Công tắc DIP

Các thông số cài đặt:

• Loại đầu vào

• Dải đo đầu vào

• Burnout

• Các thông số khác

(Tham khảo tài liệu hướng dẫn để biết chi tiết.)

THÔNG SỐ NGÕ VÀO

• Trở kháng vào: Tối thiểu 20 kΩ

• Dòng phát hiện burnout: 0.1 µA

THÔNG SỐ NGÕ RA

• Ngõ ra: 4 – 20 mA DC

Điện trở tải theo điện áp nguồn:

(bao gồm điện trở dây dẫn)

LẮP ĐẶT

• Nguồn cấp: 12 – 45 V DC

• Nhiệt độ hoạt động:
  -40 đến +85°C
  (Tối đa 55°C khi có chứng nhận UL)

• Độ ẩm hoạt động: 0 – 95 %RH (không ngưng tụ)

• Lắp đặt: Thanh DIN

• Khối lượng: 80 g

HIỆU SUẤT (% theo span)

Độ chính xác:

• K, J: ±0.2 %FS hoặc ±0.3°C (±0.54°F), lấy giá trị lớn hơn

• T, E, N: ±0.3 %FS hoặc ±0.4°C (±0.72°F), lấy giá trị lớn hơn

• R: ±0.4 %FS tại ≥ 400°C (752°F)

Sai số bù nhiệt độ mối nối lạnh (CJC):

• Tối đa ±0.5°C (±0.9°F) trong 0 – 55°C

• Tối đa ±2°C (±3.6°F) trong -40 – +85°C

• Hệ số nhiệt: ±0.02 %/°C

• Thời gian đáp ứng: ≤ 0.5 giây (0 – 90 %)

• Thời gian đáp ứng burnout: ≤ 10 giây

• Điện trở cách điện: ≥ 100 MΩ với 500 V DC

• Độ bền điện môi: 2000 V AC trong 1 phút
  (ngõ vào – ngõ ra – đất)

TIÊU CHUẨN & CHỨNG NHẬN

Phù hợp EU:

• Chỉ thị EMC
  EMI EN 61000-6-4
  EMS EN 61000-6-2

• Chỉ thị RoHS

Chứng nhận:

UL/C-UL theo yêu cầu an toàn chung:

• UL 61010-1

• CAN/CSA-C22.2 No.1010-1
