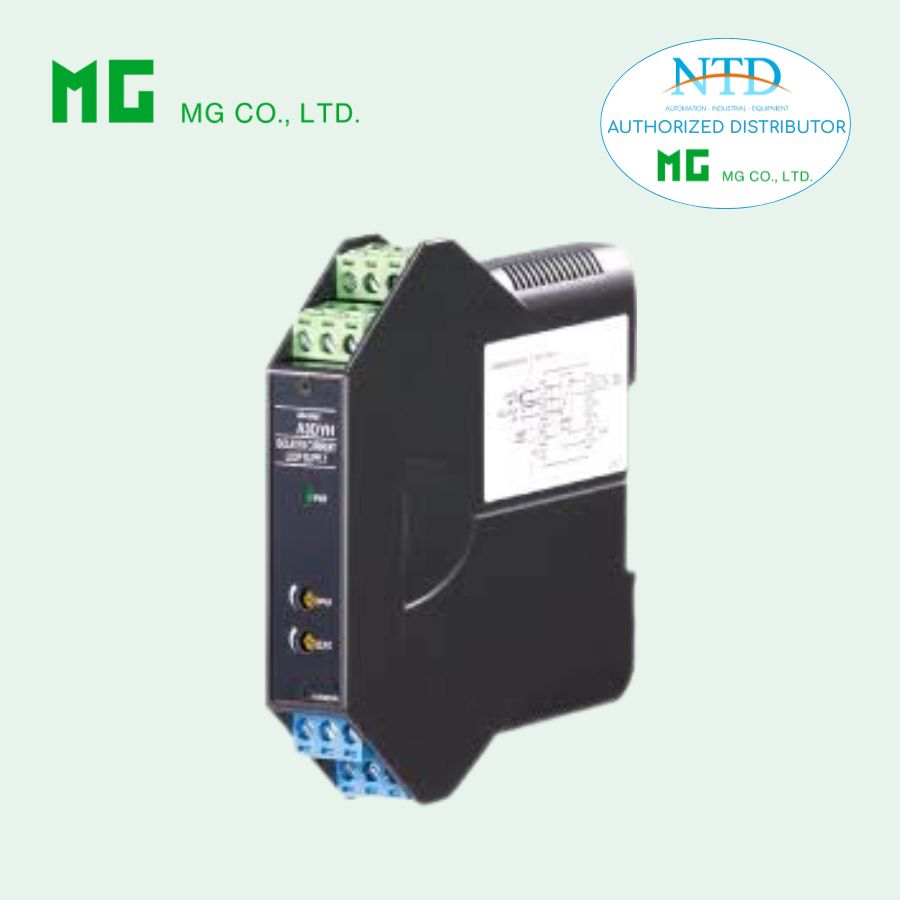

BỘ CHUYỂN ĐỔI NHIỆT ĐỘ ĐA NĂNG 2 DÂY B3PU MG (M-SYSTEM)

BỘ CHUYỂN ĐỔI NHIỆT ĐỘ ĐA NĂNG 2 DÂY B3PU MG (M-SYSTEM)

Liên hệ Còn hàng

Model: B3PU
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ

B3PU là bộ chuyển đổi nhiệt độ đa năng 2 dây thuộc dòng B3-UNIT, tích hợp truyền thông PROFIBUS-PA, phù hợp cho các hệ thống tự động hóa công nghiệp hiện đại. Thiết bị hỗ trợ nhiều loại tín hiệu đầu vào như mV, V, can nhiệt (T/C), RTD, điện trở và biến trở, đảm bảo độ chính xác cao và khả năng tự chẩn đoán lỗi. Với thiết kế nhỏ gọn, cách ly ngõ vào – ngõ ra và lắp đặt trên thanh DIN, B3PU giúp tối ưu không gian tủ điện đồng thời nâng cao độ ổn định và tin cậy cho hệ thống điều khiển.

Chức năng & Đặc điểm

  • Ngõ vào đa năng: mV, V, can nhiệt (T/C), RTD, điện trở và biến trở

  • Độ chính xác cao

  • Giao tiếp PROFIBUS-PA

  • Hỗ trợ đa dạng các loại can nhiệt và RTD

  • Tự chẩn đoán lỗi

  • Cách ly giữa ngõ vào và ngõ ra

MODEL: B3PU–0[1]

Thông tin đặt hàng

  • Mã sản phẩm: B3PU-0[1]
    Chọn mã cho [1] theo bảng bên dưới
    (ví dụ: B3PU-0/Q)

  • Chỉ định thông số cho mã tùy chọn /Q (ví dụ: /C01)

Phê duyệt an toàn
0: Không

[1] Tùy chọn
blank: Không
/Q: Có tùy chọn (ghi rõ yêu cầu)

Chi tiết tùy chọn Q
Lớp phủ bảo vệ (xem chi tiết trên website):

  • /C01: Phủ silicone

  • /C02: Phủ polyurethane

  • /C03: Phủ cao su

Sản phẩm liên quan

  • File GSD (General Station Description)

  • File EDDL (Electronic Device Description Language)
    (Có thể tải về từ website của hãng)

Thông số chung

  • Kết cấu: Dạng nhỏ gọn, đấu nối phía trước

  • Kết nối: Terminal chuẩn châu Âu
    (tiết diện dây 0.2 – 2.5 mm², tuốt dây 8 mm)

  • Vỏ: Nhựa chống cháy (màu xám)

  • Cách ly: Ngõ vào với ngõ ra

  • Bù nhiệt mối nối lạnh (T/C): Cảm biến CJC tích hợp

  • Địa chỉ thiết bị: 0 – 126 (mặc định 126)

  • Truyền dữ liệu: Chế độ MBP (Manchester-coded Bus Powered)

  • Hồ sơ thiết bị: PROFIBUS-PA Profile V3.0, Compact Class B

Giao tiếp PROFIBUS

  • Tín hiệu số: Manchester-coded (theo IEC 61158-2)

  • Tốc độ truyền: 31.25 kbps

  • Giao thức: PROFIBUS-DP-V1

  • Hồ sơ: PROFIBUS-PA Profile V3.0, Compact Class B

Thông số ngõ vào

(Mặc định xuất xưởng: can nhiệt loại K)

■ DC mV & V

  • Trở kháng ngõ vào: ≥ 1 MΩ

■ Can nhiệt (Thermocouple)

  • Trở kháng ngõ vào: ≥ 1 MΩ

  • Phát hiện đứt dây: 130 nA ±10 %

■ RTD (2, 3 hoặc 4 dây)

  • Dòng kích: 0.2 mA ±10 %

  • Điện trở dây dẫn tối đa: 20 Ω/dây

■ Điện trở (2, 3 hoặc 4 dây)

  • Dòng kích: 0.2 mA ±10 %

  • Điện trở dây dẫn tối đa: 20 Ω/dây

■ Biến trở (Potentiometer)

  • Dòng kích: 0.2 mA ±10 %

  • Điện trở dây dẫn tối đa: 20 Ω/dây

Thông số ngõ ra

  • Tín hiệu ngõ ra: Tín hiệu số (xem phần PROFIBUS)

  • Dòng tiêu thụ tĩnh: 12 ±1 mA

Lắp đặt

  • Nguồn cấp: 9 – 30 V DC (tự động nhận cực tính)

  • Nhiệt độ hoạt động: -40 đến +85°C

  • Độ ẩm hoạt động: 0 – 95 %RH (không ngưng tụ)

  • Gắn trên thanh DIN

  • Khối lượng: 80 g

Hiệu suất

  • Độ chính xác: Xem Bảng 1

  • Sai số bù nhiệt mối nối lạnh: ±0.5°C

  • Hệ số nhiệt: ±0.015 %/°C (tại -5 đến +55°C)

  • Thời gian khởi động: Khoảng 10 giây

  • Thời gian đáp ứng: ≤ 2 giây (0 – 90 %)

  • Ảnh hưởng điện áp nguồn: ±0.003 % / 1 V

  • Điện trở cách điện: ≥ 100 MΩ với 500 V DC

  • Độ bền điện môi: 1500 V AC trong 1 phút (ngõ vào – ngõ ra)

Tiêu chuẩn & Chứng nhận

  • Phù hợp EU:

    • Chỉ thị EMC

      • EMI EN 61000-6-4

      • EMS EN 61000-6-2

    • Chỉ thị RoHS
