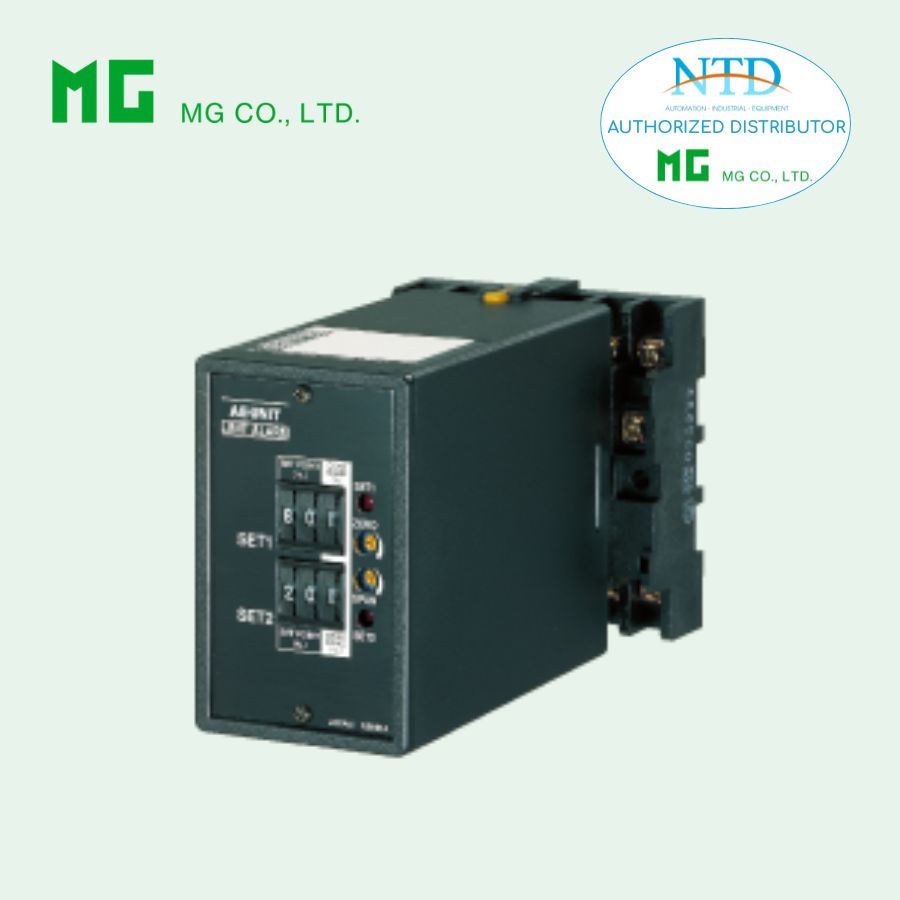

Bộ cảnh báo AECT của MG (M-System)

AECT là bộ cảnh báo dòng điện sử dụng tín hiệu từ biến dòng (CT – Current Transformer), thuộc dòng AE-UNIT, có khả năng giám sát dòng AC và đưa ra cảnh báo khi vượt hoặc thấp hơn ngưỡng cài đặt.

Thiết bị hỗ trợ 2 mức cảnh báo độc lập (Hi/Lo), đồng thời cung cấp thêm ngõ ra analog DC cách ly để phục vụ giám sát và điều khiển. Với khả năng đo True RMS, AECT đảm bảo độ chính xác cao ngay cả khi tín hiệu có nhiễu hoặc chứa sóng hài.

Đặc điểm nổi bật

• Giám sát dòng qua CT: Nhận tín hiệu 0–1 A hoặc 0–5 A AC
• Đo True RMS: Đảm bảo chính xác với tải phi tuyến, có sóng hài
• Hai ngưỡng cảnh báo độc lập (Hi/Lo):
  • Cài đặt riêng biệt cho từng ngõ relay
• Ngõ ra relay SPDT: Phục vụ cảnh báo, điều khiển thiết bị
• Ngõ ra analog DC cách ly: (4–20 mA, 0–10 V,...) để truyền tín hiệu về PLC/SCADA
• Bảo vệ CT khi hở mạch: Tích hợp CT Protector tăng độ an toàn
• Tùy chọn trạng thái relay khi alarm:
  • Coil có điện hoặc mất điện
• Cài đặt dễ dàng:
  • Bằng núm xoay (thumbwheel switch) mặt trước
• Cách ly cao: Lên đến 2000 VAC
• Hiển thị trạng thái rõ ràng: LED báo relay hoạt động

Thông số kỹ thuật chính

Ngõ vào

• Dòng điện AC:
  • 0 – 1 A
  • 0 – 5 A
• Tần số: 50 / 60 Hz
• Khả năng chịu quá tải:
  • 500% trong 5 giây
  • 120% liên tục
• Dạng sóng: Chấp nhận đến 15% sóng hài bậc 3

Ngõ ra

1. Ngõ ra relay (Alarm Output)

• Loại: SPDT
• Số lượng: 2 relay (Setpoint 1 & 2)
• Công suất đóng cắt:
  • 100 VAC / 1 A
  • 240 VAC / 0.5 A
  • 30 VDC / 1 A
• Tuổi thọ cơ khí: 5 × 10⁷ lần

2. Ngõ ra analog DC (tùy chọn)

• Dòng: 4–20 mA, 0–20 mA, 1–5 mA,...
• Áp: 0–10 V, 1–5 V,...
• Độ chính xác: ±0.3%

Cài đặt & điều chỉnh

• Setpoint: 0 – 99% (bước 1%)
• Hysteresis: 0.5 – 9%
• Thời gian trễ ON: 0.5 – 4 giây
• Thời gian trễ khi cấp nguồn: 1 – 5 giây

Nguồn cấp

• AC: 100 – 240 V AC
• DC: 12 / 24 / 48 / 110 V DC

Hiệu năng

• Độ chính xác setpoint: ±0.8%
• Độ lặp lại: ±0.05%
• Thời gian đáp ứng: ≤ 0.7 giây
• Cách điện: ≥ 100 MΩ (500 V DC)
• Chịu điện áp: 2000 VAC

Cơ khí & lắp đặt

• Kiểu lắp: Plug-in
• Kết nối: Terminal vít M3.5
• Lắp đặt: DIN rail hoặc bề mặt
• Khối lượng: ~450 g

Điều kiện hoạt động

• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Ứng dụng phổ biến

AECT được ứng dụng rộng rãi trong các hệ thống giám sát và bảo vệ điện:

• Giám sát quá dòng / thiếu dòng trong tủ điện
• Bảo vệ động cơ, máy bơm, máy nén
• Hệ thống quản lý năng lượng (EMS)
• Nhà máy sản xuất, trạm điện, tòa nhà
• Tích hợp PLC / SCADA để giám sát và cảnh báo
• Ứng dụng yêu cầu cách ly cao và độ tin cậy lớn
