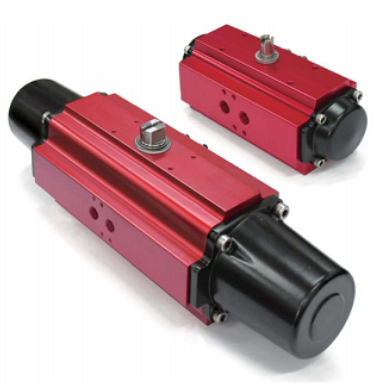

Bộ điều khiển khí nén PD125 & PS125 i-Tork
Giới thiệu về bộ điều khiển khí nén PD125 và PS125
Bộ điều khiển khí nén PD125 và PS125 i-Tork là dòng sản phẩm cao cấp, được thiết kế để cung cấp giải pháp điều khiển van chính xác, ổn định và bền bỉ trong các hệ thống công nghiệp. Với các tính năng vượt trội như khả năng chịu tải cao, độ bền và sự chính xác trong điều khiển, PD125 & PS125 rất phù hợp với các ứng dụng đòi hỏi yêu cầu khắt khe về hiệu suất và độ tin cậy.
Thông số kỹ thuật của bộ điều khiển khí nén PD125 và PS125
- PD125
Ứng dụng: Van bi, van bướm, van nút, bộ điều tiết – điều khiển đóng/mở hoặc điều khiển tỷ lệ
Model: PD125
Áp suất khí nén cấp vào: 2.8 ~ 8 bar
Mo-men xoắn đầu ra: 438 ~ 1,250 Nm
Thân van: Nhôm ép đùn
Nắp và pít-tông: Nhôm đúc khuôn
Nhiệt độ môi trường: 20oC ~ 80oC
Kết nối van: Tiêu chuẩn ISO 5211 / DIN 3337
Kết nối công tắc giới hạn: Tiêu chuẩn NAMUR, VDI / VDE 3845
Kết nối vị trí: Tiêu chuẩn NAMUR, VDI / VDE 3845
Kết nối van điện từ: Tiêu chuẩn NAMUR, VDI / VDE 3845
Điều chỉnh hành trình: Vị trí mở và đóng ở cả hai hướng (±3°)
Trọng lượng: 11.5 Kg
- PS125
Ứng dụng: Van bi, van bướm, van nút, bộ điều tiết – điều khiển đóng/mở hoặc điều khiển tỷ lệ
Model: PS125
Áp suất khí nén cấp vào:4.2 bar ~ 5.5 bar
Mo-men xoắn đầu ra: Lò xo đóng- 320.7, 401.1 Nm / Lò xo mở- 458.0 / 572.9 Nm
Thân van: Nhôm đùn
Nắp và pít-tông: Nhôm đúc khuôn
Nhiệt độ môi trường: 20oC ~ 80oC
Kết nối van: Tiêu chuẩn ISO 5211 / DIN 3337
Kết nối công tắc giới hạn: Tiêu chuẩn NAMUR, VDI / VDE 3845
Kết nối vị trí: Tiêu chuẩn NAMUR, VDI / VDE 3845
Kết nối van điện từ: Tiêu chuẩn NAMUR, VDI / VDE 3845
Điều chỉnh hành trình: Vị trí mở và đóng ở cả hai hướng (±3°)
Trọng lượng: 19.0 Kg
PD 125 và PS 125 – Mô tả:
Model PD 125 là bộ khí nén kiểu tác động kép ( Double Acting).
Model PS 125 là bộ khí nén kiểu tác động đơn ( Single Acting).
+ Thân được đúc bằng hợp kim nhôm, vỏ ngoài sơn Epoxy.
+ Trục tác động phía trên để chờ có thể lắp thêm hộp công tắc limit switch hoặc bộ điều khiển góc mở van positioner.
+ Trục tác động phía dưới ăn khớp với trục của van cùng tiêu chuẩn mặt bích kết nối ISO 5211.
+ Mặt trước có 2 đường dẫn khí kết nối với van điện từ điều khiển 5/2.
+ Mặt sau có 2 chốt khóa để điều chỉnh góc mở cho van cả hành trình đóng và hành trình mở.
Model PD 125 và PS 125 – Chức năng sử dụng:
+ Hai model PS 125 và PS 125 dùng để lắp cho van điều khiển tự động.
+ Phù hợp lắp cho van bi, van bướm, cửa gió, silo…..
+ Đóng mở xoay ( Rotary) góc 00 ~ 900 ±10%.
+ Option 1: Kết hợp với limit switch ( giám sát góc mở van).
+ Option 2: Kết hợp với Positioner ( lựa chọn góc mở cho van)
Tín hiệu (Input Output 4 ~ 20 mA.)
+ Option 3: Van điện từ điều khiển 5/2 ( Solenoid valve 5/2).
+ Option 4: Kết hợp bộ Declutch Manual Override (hỗ trợ đóng mở van khi mất nguồn khí).
Model PD 125 và PS 125 – Lắp van:
+ Lắp van bi bích 2 ngả - PN16 Size: DN125 – DN200
+ Lắp van bi bích 3 ngả - PN16 Size: DN80 – DN100
+ Lắp van bướm wafer - PN16 Size: DN200 – DN250
+ Lắp van bướm bích- PN16 Size: DN150 – DN200
------------------------
