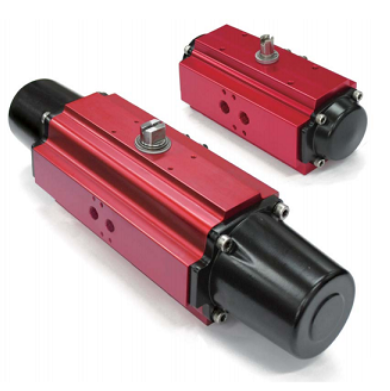

Bộ điều khiển khí nén PD160 & PS160 i-Tork
Giới thiệu về bộ điều khiển khí nén PD160 và PS160
PD160 và PS160 là dòng bộ điều khiển khí nén công nghiệp công suất lớn của thương hiệu i-Tork (Hàn Quốc), được thiết kế để vận hành các loại van kích thước lớn hoặc yêu cầu mô-men xoắn cao trong điều kiện làm việc khắc nghiệt. Với thiết kế chắc chắn, khả năng điều khiển chính xác và độ bền vượt trội, bộ điều khiển PD160/PS160 là lựa chọn lý tưởng cho các ngành công nghiệp nặng như dầu khí, hóa chất, xử lý nước, và nhiệt điện..
Thông số kỹ thuật của bộ điều khiển khí nén PD160 và PS160
- PD160
Ứng dụng: Van bi, van bướm, van nút, bộ điều tiết – điều khiển đóng/mở hoặc điều khiển tỷ lệ
Model: PD160
Áp suất khí nén cấp vào: 2.8 ~ 8 bar
Mo-men xoắn đầu ra: 850 ~ 2,427 Nm
Thân van: Nhôm ép đùn
Nắp và pít-tông: Nhôm đúc khuôn
Nhiệt độ môi trường: 20oC ~ 80oC
Kết nối van: Tiêu chuẩn ISO 5211 / DIN 3337
Kết nối công tắc giới hạn: Tiêu chuẩn NAMUR, VDI / VDE 3845
Kết nối vị trí: Tiêu chuẩn NAMUR, VDI / VDE 3845
Kết nối van điện từ: Tiêu chuẩn NAMUR, VDI / VDE 3845
Điều chỉnh hành trình: Vị trí mở và đóng ở cả hai hướng (±3°)
Trọng lượng: 29 Kg
- PS160
Ứng dụng: Van bi, van bướm, van nút, bộ điều tiết – điều khiển đóng/mở hoặc điều khiển tỷ lệ
Model: PS160
Áp suất khí nén cấp vào:4.2 bar ~ 5.5 bar
Mo-men xoắn đầu ra: Lò xo đóng -584.0 , 780.0 Nm/ Lò xo mở- 834.1 , 1,115.1 Nm
Thân van: Nhôm đùn
Nắp và pít-tông: Nhôm đúc khuôn
Nhiệt độ môi trường: 20oC ~ 80oC
Kết nối van: Tiêu chuẩn ISO 5211 / DIN 3337
Kết nối công tắc giới hạn: Tiêu chuẩn NAMUR, VDI / VDE 3845
Kết nối vị trí: Tiêu chuẩn NAMUR, VDI / VDE 3845
Kết nối van điện từ: Tiêu chuẩn NAMUR, VDI / VDE 3845
Điều chỉnh hành trình: Vị trí mở và đóng ở cả hai hướng (±3°)
Trọng lượng: 43.2 Kg
PD 160 và PS 160 – Mô tả:
Model PD 160 là bộ khí nén kiểu tác động kép ( Double Acting).
Model PS 160 là bộ khí nén kiểu tác động đơn ( Single Acting).
+ Thân được đúc bằng hợp kim nhôm, vỏ ngoài sơn Epoxy.
+ Trục tác động phía trên để chờ có thể lắp thêm hộp công tắc limit switch hoặc bộ điều khiển góc mở van positioner.
+ Trục tác động phía dưới ăn khớp với trục của van cùng tiêu chuẩn mặt bích kết nối ISO 5211.
+ Mặt trước có 2 đường dẫn khí kết nối với van điện từ điều khiển 5/2.
+ Mặt sau có 2 chốt khóa để điều chỉnh góc mở cho van cả hành trình đóng và hành trình mở.
Model PD 160 và PS 160 – Chức năng sử dụng:
+ Model PS 160 và PS 160 dùng để lắp cho van điều khiển tự động.
+ Phù hợp lắp cho van bi, van bướm, cửa gió, silo…..
+ Đóng mở xoay ( Rotary) góc 00 ~ 900 ±10%.
+ Option 1: Kết hợp với limit switch ( giám sát góc mở van).
+ Option 2: Kết hợp với Positioner ( lựa chọn góc mở cho van)
+ Option 3: Van điện từ điều khiển 5/2 ( Solenoid valve 5/2).
+ Option 4: Kết hợp bộ Declutch Manual Override (hỗ trợ đóng mở van khi mất nguồn khí).
Model PD 160 và PS 160 – Lắp van:
+ Lắp van bi bích 2 ngả - PN16 Size: DN250 – DN300
+ Lắp van bi bích 3 ngả - PN16 Size: DN150 – DN200
+ Lắp van bướm wafer - PN16 Size: DN400 – DN500
+ Lắp van bướm bích- PN16 Size: DN350 – DN400
------------------------
