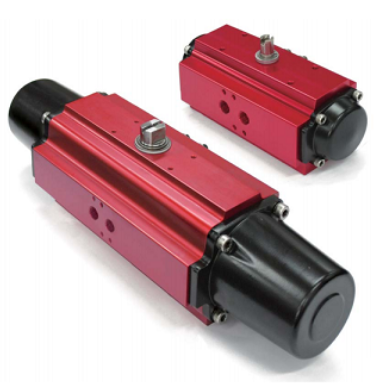

Bộ điều khiển khí nén PD200 & PS200 i-Tork
Giới thiệu về bộ điều khiển khí nén PD200 và PS200
PD200 và PS200 là dòng bộ điều khiển khí nén có công suất lớn nhất trong danh mục sản phẩm của i-Tork – thương hiệu đến từ Hàn Quốc, chuyên sản xuất thiết bị điều khiển van khí nén chất lượng cao. Bộ điều khiển này được thiết kế để vận hành những loại van công nghiệp có kích thước và tải trọng lớn, trong các môi trường làm việc khắc nghiệt như dầu khí, lọc hóa dầu, điện lực, xử lý nước, và hệ thống HVAC công nghiệp.
Thông số kỹ thuật của bộ điều khiển khí nén PD200 và PS200
- PD200
Ứng dụng: Van bi, van bướm, van nút, bộ điều tiết – điều khiển đóng/mở hoặc điều khiển tỷ lệ
Model: PD200
Áp suất khí nén cấp vào: 2.8 ~ 8 bar
Mo-men xoắn đầu ra: 1,622 ~ 4,635 Nm
Thân van: Nhôm ép đùn
Nắp và pít-tông: Nhôm đúc khuôn
Nhiệt độ môi trường: 20oC ~ 80oC
Kết nối van: Tiêu chuẩn ISO 5211 / DIN 3337
Kết nối công tắc giới hạn: Tiêu chuẩn NAMUR, VDI / VDE 3845
Kết nối vị trí: Tiêu chuẩn NAMUR, VDI / VDE 3845
Kết nối van điện từ: Tiêu chuẩn NAMUR, VDI / VDE 3845
Điều chỉnh hành trình: Vị trí mở và đóng ở cả hai hướng (±3°)
Trọng lượng: 56 Kg
- PS200
Ứng dụng: Van bi, van bướm, van nút, bộ điều tiết – điều khiển đóng/mở hoặc điều khiển tỷ lệ
Model: PS200
Áp suất khí nén cấp vào:4.2 bar ~ 5.5 bar
Mo-men xoắn đầu ra: Lò xo đóng - 1,141.7 , 1,508.2 Nm/ Lò xo mở- 1,630.5 , 2,154.0 Nm
Thân van: Nhôm đùn
Nắp và pít-tông: Nhôm đúc khuôn
Nhiệt độ môi trường: 20oC ~ 80oC
Kết nối van: Tiêu chuẩn ISO 5211 / DIN 3337
Kết nối công tắc giới hạn: Tiêu chuẩn NAMUR, VDI / VDE 3845
Kết nối vị trí: Tiêu chuẩn NAMUR, VDI / VDE 3845
Kết nối van điện từ: Tiêu chuẩn NAMUR, VDI / VDE 3845
Điều chỉnh hành trình: Vị trí mở và đóng ở cả hai hướng (±3°)
Trọng lượng: 81.7 Kg
PD 200 và PS 200 – Mô tả:
Model PD 200 là bộ khí nén kiểu tác động kép ( Double Acting).
Model PS 200 là bộ khí nén kiểu tác động đơn ( Single Acting).
+ Thân được đúc bằng hợp kim nhôm, vỏ ngoài sơn Epoxy.
+ Trục tác động phía trên để chờ có thể lắp thêm hộp công tắc limit switch hoặc bộ điều khiển góc mở van positioner.
+ Trục tác động phía dưới ăn khớp với trục của van cùng tiêu chuẩn mặt bích kết nối ISO 5211.
+ Mặt trước có 2 đường dẫn khí kết nối với van điện từ điều khiển 5/2.
+ Mặt sau có 2 chốt khóa để điều chỉnh góc mở cho van cả hành trình đóng và hành trình mở.
Model PD 200 và PS 200 – Chức năng sử dụng:
+ Model PS 200 và PS 200 dùng để lắp cho van điều khiển tự động.
+ Phù hợp lắp cho van bi, van bướm, cửa gió, silo…..
+ Đóng mở xoay ( Rotary) góc 00 ~ 900 ±10%.
+ Option 1: Kết hợp với limit switch ( giám sát góc mở van).
+ Option 2: Kết hợp với Positioner ( lựa chọn góc mở cho van)
+ Option 3: Van điện từ điều khiển 5/2 ( Solenoid valve 5/2).
+ Option 4: Kết hợp bộ Declutch Manual Override (hỗ trợ đóng mở van khi mất nguồn khí).
Model PD 200 và PS 200 – Lắp van:
+ Lắp van bi bích 2 ngả - PN16 Size: DN400
+ Lắp van bi bích 3 ngả - PN16 Size: DN300
+ Lắp van bướm wafer - PN16 Size: DN600 – DN700
+ Lắp van bướm bích- PN16 Size: DN500 – DN600
------------------------
