Bộ điều khiển khí nén PD50 & PS50 i-Tork
Giới thiệu về bộ điều khiển khí nén PD50 và PS50
Trong ngành công nghiệp tự động hóa, đặc biệt là trong lĩnh vực điều khiển van, việc lựa chọn bộ điều khiển phù hợp đóng vai trò then chốt trong việc đảm bảo hiệu suất và độ chính xác của hệ thống. PD50 & PS50 là hai model tiêu biểu đến từ thương hiệu i-Tork – một trong những thương hiệu uy tín hàng đầu trong lĩnh vực điều khiển van bằng khí nén. Sản phẩm được thiết kế tối ưu cho các ứng dụng điều khiển van tuyến tính và van quay, mang lại hiệu quả vận hành cao và độ tin cậy vượt trội.
Thông số kỹ thuật của bộ điều khiển khí nén PD40 và PS40
- PD40
Ứng dụng: Van bi, van bướm, van phao, bộ điều tiết khí – điều khiển đóng/mở hoặc điều khiển tỷ lệ.
Model: PD50
Áp suất khí nén cấp vào: 2.8 ~ 8 bar
Mo-men xoắn đầu ra: 27 ~ 79 Nm
Thân van: Nhôm ép đùn
Nắp và pít-tông: Nhôm đúc khuôn
Nhiệt độ môi trường: 20Oc ~ 80oC
Kết nối van: Tiêu chuẩn ISO 5211 / DIN 3337
Kết nối công tắc giới hạn: Tiêu chuẩn NAMUR, VDI / VDE 3845
Kết nối vị trí: Tiêu chuẩn NAMUR, VDI / VDE 3845
Kết nối van điện từ: Tiêu chuẩn NAMUR, VDI / VDE 3845
Điều chỉnh hành trình: Vị trí mở và đóng ở cả hai hướng (±3°)
Trọng lượng: 1.6 Kg
- PS50
Ứng dụng: Van bi, van bướm, van nút, bộ điều tiết – điều khiển đóng/mở hoặc điều khiển tỷ lệ
Model: PS50
Áp suất khí nén cấp vào:4.2 bar ~ 5.5 bar
Mo-men xoắn đầu ra: Lò xo đóng – 48.6, 25.0 Nm / Lò xo mở – 26.5, 35.7 Nm
Thân van: Nhôm đùn
Nắp và pít-tông: Nhôm đúc khuôn
Nhiệt độ môi trường: 20oC ~ 80oC
Kết nối van: Tiêu chuẩn ISO 5211 / DIN 3337
Kết nối công tắc giới hạn: Tiêu chuẩn NAMUR, VDI / VDE 3845
Kết nối vị trí: Tiêu chuẩn NAMUR, VDI / VDE 3845
Kết nối van điện từ: Tiêu chuẩn NAMUR, VDI / VDE 3845
Điều chỉnh hành trình: Vị trí mở và đóng ở cả hai hướng (±3°)
Trọng lượng: 2.0 Kg

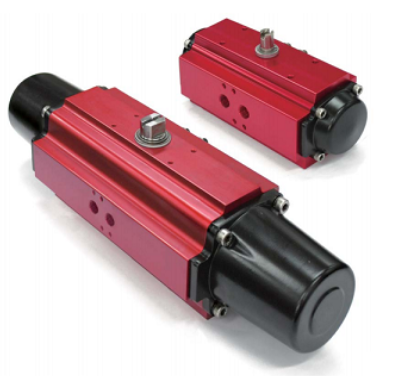

PD 50 và PS 50 – Mô tả:
Model PD 50 là bộ khí nén kiểu tác động kép ( Double Acting).
Model PS 50 là bộ khí nén kiểu tác động đơn ( Single Acting).
+ Thân được đúc bằng hợp kim nhôm, vỏ ngoài sơn Epoxy.
+ Trục tác động phía trên để chờ có thể lắp thêm hộp công tắc limit switch hoặc bộ điều khiển góc mở van positioner.
+ Trục tác động phía dưới ăn khớp với trục của van cùng tiêu chuẩn mặt bích kết nối ISO 5211.
+ Mặt trước có 2 đường dẫn khí kết nối với van điện từ điều khiển 5/2.
+ Mặt sau có 2 chốt khóa để điều chỉnh góc mở cho van cả hành trình đóng và hành trình mở.
Model PD 50 và PS 50 – Chức năng sử dụng:
+ Hai model PS 50 và PS 50 dùng để lắp cho van điều khiển tự động.
+ Phù hợp lắp cho van bi, van bướm, cửa gió, silo…..
+ Đóng mở xoay ( Rotary) góc 00 ~ 900 ±10%.
+ Option 1: Kết hợp với limit switch ( giám sát góc mở van).
+ Option 2: Kết hợp với Positioner ( lựa chọn góc mở cho van)
Tín hiệu (Input Output 4 ~ 20 mA.)
+ Option 3: Van điện từ 5/2 ( Solenoid valve 5/2).
+ Option 4: Kết hợp bộ Declutch Manual Override hỗ trợ đóng mở van khi mất nguồn khí.
Model PD 50 và PS 50 – Lắp van:
+ Lắp van bi 2 ngả ren – 1000Psi Size: DN25 – DN32
+ Lắp van bi 3 ngả ren – 1000Psi Size: DN15 – DN25
+ Lắp van bi bích 2 ngả - PN16 Size: DN10 – DN15
+ Lắp van bi bích 3 ngả - PN16 Size: DN15
+ Lắp van bướm wafer - PN16 Size: DN50
------------------------
