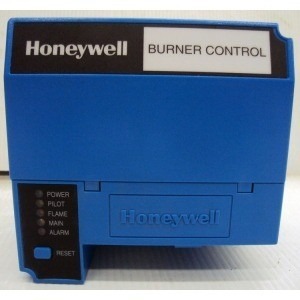

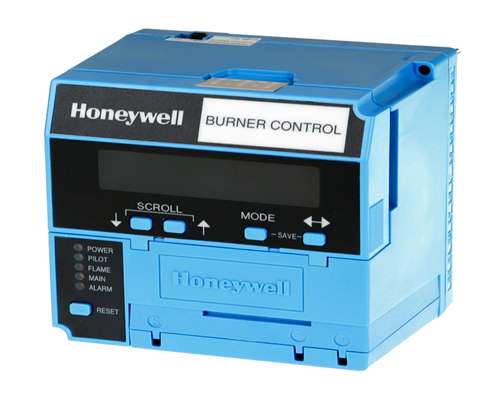

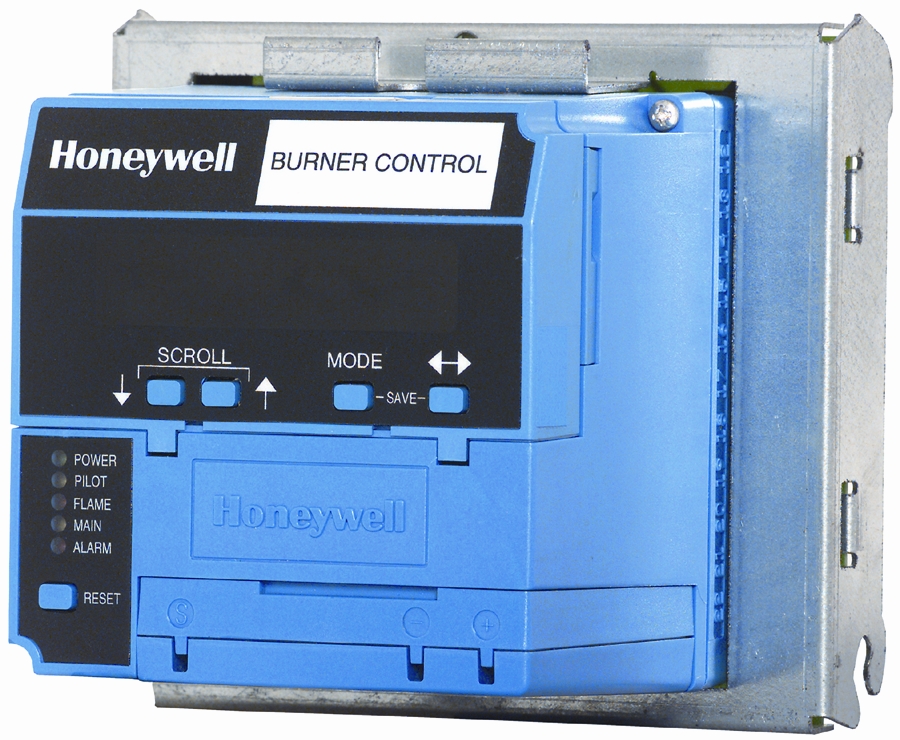

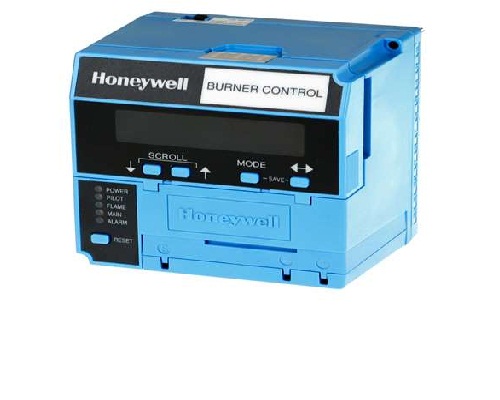

HONEYWELL - Bộ Điều Khiển Đầu Đốt Series 7800

Tính năng, đặc điểm:

• Truy cập để kiểm tra điện áp bên ngoài.
• Ứng dụng linh hoạt và khả năng giao tiếp truyền thông.
• Bốn đèn LED cung cấp thông tin trình tự.
• Năm chức năng Run / Test Switch.
• Bộ khuếch đại plug-in hoán đổi cho nhau.
• Thông báo vận hành và thông tin lỗi cục bộ hoặc từ xa (tùy chọn).
• Bộ nhớ không bay hơi giữ lại các tệp lịch sử và trạng thái khóa sau khi mất điện.
• Tương thích với các máy dò ngọn lửa Honeywell hiện có.

Application                                                                             Primary Control

Dimensions (in.)                                                                    5 in. wide x 5 in. high x 5 1/4 in. deep with Q7800A Subbase x 6 3/32 in. deep with Q7800B Subbase

Dimensions (mm)                                                                  127 mm wide x 127 mm high x 133 mm deep with Q7800A Subbase x 155 mm deep with Q7800B Subbase

Weight (lb)                                                                             1 lb 10 oz

Weight (kg)                                                                            0.7 kg

Comments                                                                             5 ignition attempts, Includes Modulation w/o Fan Output

Frequency                                                                             60 Hz (±10%),50 Hz

Voltage                                                                                  220 to 240 Vac (+10, -15%)

Shipping and Storage Temperature Range (F)                   -40 F to +140 F

Shipping and Storage Temperature Range (C)                   -40 C to +60 C

Flame Establishing Period - Pilot                                        5 sec or 10 sec

Flame Establishing Period - Main                                      5 sec, or 8 sec, or Intermittent

Interlocks                                                                             Lockout

Preignition                                                                           Yes

PrePurge                                                                              Determined by ST7800A Purge Timer Card

PostPurge                                                                            5 sec

Early Spark Termination                                                   Yes, 5 sec

Required Components                                                       Q7800A,B Universal Wiring Subbases. R7847, R7849, R7861, or R7886 Flame Signal Amplifier. ST7800A Plug-in                                                                                                  Purge Timer Card.

Second Stage Pilot Valve                                                   Intermittent

Pilot Type                                                                           interrupted

Vibration                                                                            0.5 G environment

Approvals, Swiss RE                                                         Acceptable

Approvals, Factory Mutual                                             Report No. 1V9AO.AF.

Approvals, Gastec/European                                          GASTEC: CE-63AP3070/1, Approved to EN298.





Những Model Thông dụng của Bộ Điều Khiển Đầu Đốt EC78 Series:

EC7820A1026/U

Primary Control Meeting European Community Timings-Atmospheric with Fan, 1 ignition attempt

EC7823A1004/U

Flame Switch, 220-240Vac, 50/60 Hz

EC7850A1064/U

Programming Control meeting European Community Timings-LHL, HF/LF Proving; 30 second postpurge

EC7890A1011/U

On-Off Primary Controls; 220-240 Vac 50/60 Hz



-------------------------------------
