Ascon - Bộ Điều Khiển KM2

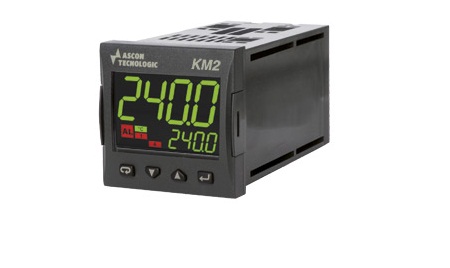

Bộ Điều Khiển KM2

• Kích thước 48 x 48 mm (1/16 DIN), chiều sâu 63,3 mm + 14 mm (thiết bị đầu cuối)
• Mặt trước mức độ bảo vệ IP65, với miếng đệm
• Màn hình LED kép:
  - Màn hình chính: 4 chữ số, 3 màu động đỏ, xanh lục và hổ phách h 15,5 mm
  - Hiển thị phụ: 4 chữ số, màu xanh lá cây h 7,6 mm
• 1 đầu vào cho đầu dò nhiệt độ: tc J, K, S, R, T, J và K cảm biến hồng ngoại, RTD PT1000 và Pt 100 2 dây, PTC KTY81-121 (990Ω @ 25 ° C); NTC 103AT- 2 ( 10k @ 25 ° C ), đối với tín hiệu mV 0/12 ... 60 mV hoặc tín hiệu chuẩn hóa 0/4 ... 20 mA, 0/1 ... 5 V, 0/2 ... 10 V
• Độ chính xác: ± 0,5% của khoảng ± 1 chữ số; tc S ± 1% của khoảng ± 1 chữ số
• 1 hoặc 2 đầu vào số cho các số liên lạc điện áp tự do, tùy thuộc vào mã cấu hình của thiết bị (đầu vào số thứ hai là một thay thế cho OUT3)
• Nguồn điện: 24 ... 240 VAC / VDC (-15% / + 10%) Tần số: 50/60 Hz
• Công suất tiêu thụ: 5 VA max.
• OUT1: Rơ le SPST-NO 4A / 240 Vạc hoặc căng thẳng để điều khiển SSR 13V @ 1mA max, 10.5 V min @ 15 mA ± 10% hoặc tương tự cách điện 0/4 ... 20 mA, 0/2 ... 10V
• OUT2 : Rơ le SPST-NO 2A / 240 Vạc hoặc căng thẳng để điều khiển SSR 13V @ 1mA max, 10.5 V min @ 15 mA ± 10%
• OUT3: Trong căng thẳng để lái SSR 13V @ 1mA max, 10.5 V min @ 15 mA ± 10% hoặc bộ phát công suất hoặc đầu vào kỹ thuật số
• Báo động nóng xuống (HB)
• 3 báo động có thể cấu hình như tuyệt đối, độ lệch và băng tần
• 4 điểm đặt có thể chọn
• Truyền thông nối tiếp: TTL (tiêu chuẩn) + RS 485 (tùy chọn) bị cô lập, MODBUS RTU (JBUS)
• Tốc độ truyền thông: 1200 ... 38400 baud
• Điều khiển PID với thao tác đơn hoặc đôi với điều khiển vượt qua, ON / OFF, ON / OFF Neutral Zone, Auto-tuning, Self-tuning
• Lập trình 8 phân đoạn với đảm bảo ngâm
• Bộ hẹn giờ độc lập với 5 chế độ hoạt động
• Chức năng EVOgreen: đứng theo chế độ hiển thị (có thể chọn)
• Wattmeter để tính toán điện tức thời và năng lượng tiêu thụ
• Đồng hồ đếm giờ: bộ đếm không thể xóa được tích lũy và bộ đếm thứ hai có báo thức có thể đặt lại
• Kết nối: 16 vít thiết bị đầu cuối 2.5 mm ² (AWG14 AWG22 .. ..) sửa chữa, tháo rời hoặc kẹp loại
