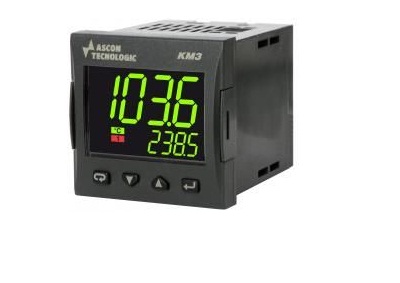

Bộ Điều Khiển KM3

Kích thước 48 x 48 mm (1/16 DIN), sâu 48 mm + 14 mm (thiết bị đầu cuối)
Mức độ bảo vệ phía trước IP65, với miếng đệm
Màn hình LED kép:
- Màn hình chính: 4 chữ số, 3 màu động, đỏ và xanh lục 15,5 mm
- Màn hình phụ: 4 chữ số, màu xanh lá cây h 7.6 mm
MỚI! S AVN CÓ với DISPLAY chính trong màu TRẮNG! Và hiển thị thứ cấp màu xanh lá cây
1 đầu vào cho đầu dò nhiệt độ: tc J, K, S, R, T, J và K cảm biến hồng ngoại, RTD PT1000 và Pt 100 2 dây, PTC KTY81-121 (990Ω @ 25 ° C); NTC 103AT- 2 ( 10k @ 25 ° C ), đối với tín hiệu mV 0/12 ... 60 mV hoặc tín hiệu chuẩn hóa 0/4 ... 20 mA, 0/1 ... 5 V, 0/2 ...
Độ chính xác 10 V : ± 0,5% của khoảng ± 1 chữ số; tc S ± 1% của khoảng ± 1 chữ số
1 hoặc 2 đầu vào số cho các số liên lạc điện áp tự do, tùy thuộc vào mã cấu hình của thiết bị (đầu vào số thứ hai thay thế cho OUT4)
Nguồn cấp: 24 VAC / VDC ± 10%, 100 ... 240 VAC / VDC (- 15% / + 10%) Tần số: 50/60 Hz
Công suất tiêu thụ: 7 VA max.
OUT1: Rơ le SPST-NO 4A / 240 Vạc hoặc căng thẳng để điều khiển SSR 13V @ 1mA max, 10.5 V min @ 15 mA ± 10% hoặc tương tự cách điện 0/4 ... 20 mA, 0/2 ... 10V
OUT2 : Rơ le SPST-NO 2A / 240 Vạc hoặc căng thẳng để điều khiển SSR 13V @ 1mA max, 10.5 V min @ 15 mA ± 10%
OUT3: Rơ le SPST-NO 2A / 240 Vạc hoặc căng thẳng để điều khiển SSR 13V @ 1mA max , 10.5 V phút @ 15 mA ± 10%
OUT4 lập trình: Điện áp lái SSR 13V @ 1mA max, 10,5 V phút @ 15 mA ± 10% hoặc máy phát điện, hoặc kỹ thuật số đầu vào
cơ servo ổ
3 báo động cấu hình như tuyệt đối, độ lệch và ban nhạc

4 lựa chọn Set Point
Nối tiếp truyền thông: TTL (tiêu chuẩn) + RS 485 (tùy chọn) bị cô lập, MODBUS RTU (JBUS)
Tốc độ truyền thông: 1200 ... 38400 baud Điều
khiển PID với thao tác đơn hoặc kép với điều khiển vượt qua, ON / OFF, ON / OFF Neutral Zone, Tự động điều chỉnh,
Lập trình tự điều chỉnh 8 phân đoạn với đảm bảo ngâm Bộ
đếm thời gian độc lập với 5 chế độ hoạt động
Chức năng EVOgreen: đứng theo chế độ hiển thị (có thể chọn)
Wattmeter để tính toán công suất và năng lượng tức thời được tiêu thụ
Đồng hồ đếm giờ: bộ đếm không thể xóa được tích lũy và bộ đếm thứ hai có
kết nối cảnh báo có thể cài đặt lại : 16 đầu nối vít 2,5 mm ² (AWG14 AWG22. ..) sửa, tháo rời hoặc kẹp loại

KM3 - Datasheet

    -------------------------------------
