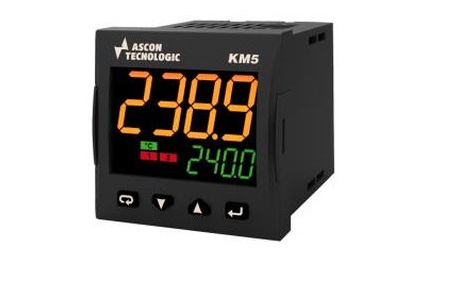

Bộ Điều Khiển KM5

• Kích thước 48 x 48 mm (1/16 DIN), sâu 48 mm + 14 mm (thiết bị đầu cuối)
• Mặt trước mức độ bảo vệ IP65, với miếng đệm
• Màn hình LED kép:
  - Màn hình chính: 4 chữ số, 3 màu động đỏ, xanh lục và hổ phách h 15,5 mm
  - Hiển thị phụ: 4 chữ số, màu xanh lá cây h 7,6 mm
• MỚI ! S AVN CÓ với DISPLAY chính trong màu TRẮNG! Và màn hình phụ màu xanh lá cây.
• 1 đầu vào cho đầu dò nhiệt độ: tc J, K, N, S, R, T, J và K cảm biến hồng ngoại, RTD PT1000 và Pt 100 2 dây, PTC KTY81-121 (990Ω @ 25 ° C); NTC 103AT- 2 ( 10k @ 25 ° C ), đối với tín hiệu mV 0/12 ... 60 mV hoặc tín hiệu chuẩn hóa 0/4 ... 20 mA, 0/1 ... 5 V, 0/2 ... 10 V
• Độ chính xác: ± 0,5% của khoảng ± 1 chữ số; tc S ± 1% của khoảng ± 1 chữ số
• 1 hoặc 2 đầu vào số cho các số liên lạc điện áp tự do , tùy thuộc vào mã cấu hình của thiết bị (đầu vào số thứ hai là một thay thế cho OUT4)
• Nguồn điện: 24 VAC / VDC ± 10%, 100 ... 240 VAC / VDC (-15% / + 10%) Tần số: 50/60 Hz
• Công suất tiêu thụ: 7 VA max.
• OUT1: Rơ le SPST-NO 4A / 240 Vạc hoặc căng thẳng để điều khiển SSR 13V @ 1mA max, 10.5 V min @ 15 mA ± 10% hoặc tương tự cách điện 0/4 ... 20 mA, 0/2 ... 10V
• OUT2: Rơ le SPST-NO 2A / 240 Vạc hoặc căng thẳng để điều khiển SSR 13V @ 1mA max, 10.5 V min @ 15 mA ± 10%
• OUT3: Rơ le SPST-NO 2A / 240 Vạc hoặc căng thẳng để điều khiển SSR 13V @ 1mA max, 10.5 V min @ 15 mA ± 10%
• OUT4 lập trình : điện áp để lái xe SSR 13V @ 1mA tối đa, 10,5 V min @ 15 mA ± 10% hoặc máy phát điện, hoặc đầu vào kỹ thuật số
• Ổ đĩa SERVOMOTOR
• 3 báo động có thể cấu hình như tuyệt đối, độ lệch và băng tần
• 4 điểm đặt có thể chọn
• Truyền thông nối tiếp: TTL (tiêu chuẩn) + RS 485 (tùy chọn) bị cô lập, MODBUS RTU (JBUS)
• Tốc độ truyền thông: 1200 ... 38400 baud
• Điều khiển PID với thao tác đơn hoặc đôi với điều khiển vượt qua, ON / OFF, ON / OFF Neutral Zone, Auto-tuning, Self-tuning
• 8 chương trình với 96 phân đoạn
• "Phục hồi phân đoạn" + "phục hồi thời gian trôi qua" (độ phân giải 1 phút) để khởi động lại sau khi nguồn cung cấp bị cắt
• Khả năng quản lý chuỗi lên tới 4 chương trình với cơ sở thời gian khác nhau (h.min - min.s)
• Lên đến 999 chu kỳ
• Chức năng EVOgreen : đứng theo chế độ hiển thị (có thể chọn)
• Kết nối: 16 vít thiết bị đầu cuối 2.5 mm² (AWG14 ... AWG22) sửa chữa, tháo rời hoặc kẹp loại
