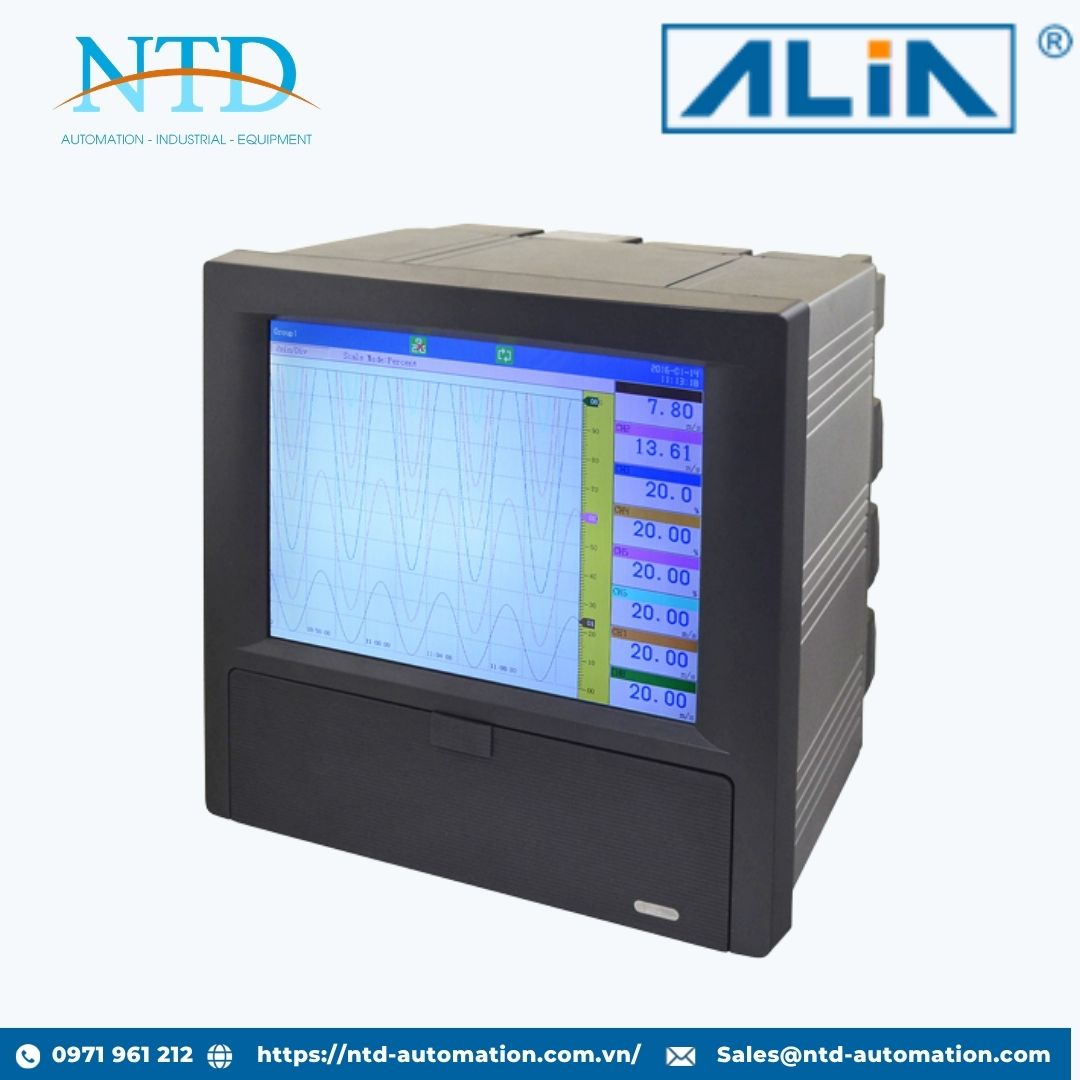

Bộ ghi dữ liệu không giấy Series ARC1000 ALIA

ARC1000 Series là bộ ghi dữ liệu không giấy thế hệ mới được phát triển trên nền tảng công nghệ tiên tiến, mang đến khả năng thu thập, hiển thị, lưu trữ và quản lý dữ liệu quá trình với độ chính xác cao và độ tin cậy vượt trội. Thiết bị được thiết kế để thay thế hoàn toàn các bộ ghi giấy truyền thống, giúp loại bỏ chi phí vật tư tiêu hao, đơn giản hóa công tác quản lý dữ liệu và nâng cao hiệu quả vận hành hệ thống.

Với màn hình TFT LCD màu 10.4 inch độ phân giải cao, ARC1000 Series cho phép hiển thị đồng thời nhiều dạng dữ liệu như giá trị số, biểu đồ xu hướng (Trend), biểu đồ cột (Bargraph), tổng lưu lượng (Totalizer), trạng thái cảnh báo và dữ liệu đa kênh. Thiết bị hỗ trợ tối đa 48 kênh đầu vào, đáp ứng nhu cầu giám sát tập trung trong các hệ thống công nghiệp lớn.

ARC1000 Series tích hợp bộ nhớ trong 500 MB cùng khả năng lưu trữ dữ liệu trên USB hoặc thẻ SD, giúp lưu trữ lịch sử vận hành trong thời gian dài và dễ dàng xuất dữ liệu sang máy tính dưới định dạng Excel phục vụ phân tích, báo cáo và truy xuất dữ liệu.

Tính năng nổi bật

• Màn hình TFT LCD màu 10.4 inch, độ phân giải 800 × 600 pixel.

• Hỗ trợ tối đa 48 kênh đầu vào trên cùng một thiết bị.

• Độ chính xác cao lên đến ±0.15% giá trị đo.

• Tích hợp bộ nhớ trong 500 MB cho khả năng lưu trữ dữ liệu dài hạn.

• Hỗ trợ sao lưu dữ liệu qua USB Flash Drive và thẻ SD.

• Tự động chuyển đổi dữ liệu ghi nhận sang định dạng Excel để phân tích dễ dàng.

• Hiển thị đa dạng: Trend, Numerical, Bargraph, Circular, Alarm và Totalizer.

• Hỗ trợ nhiều loại tín hiệu đầu vào như nhiệt độ, áp suất, lưu lượng, mức và tín hiệu điện tiêu chuẩn.

• Tối đa 24 ngõ ra Relay, 8 ngõ ra Analog 4-20 mA và 6 ngõ ra nguồn 24 VDC.

• Hỗ trợ nguồn cấp phụ trợ 24 VDC cho thiết bị 2 dây.

• Tích hợp truyền thông RS232, RS485 Modbus và Ethernet.

• Chế độ ghi vòng lặp thông minh, dữ liệu mới tự động ghi đè dữ liệu cũ khi bộ nhớ đầy.

• Hệ thống bảo mật bằng mật khẩu 6 chữ số.

• Thông số cài đặt được lưu bằng EEPROM với tuổi thọ lưu trữ trên 10 năm.

Ứng dụng tiêu biểu

• Hệ thống giám sát nhiệt độ và áp suất trong nhà máy công nghiệp.

• Dây chuyền sản xuất thực phẩm, đồ uống và dược phẩm.

• Nhà máy điện, lò hơi và hệ thống năng lượng.

• Hệ thống xử lý nước và nước thải.

• Nhà máy hóa chất và hóa dầu.

• Hệ thống HVAC và quản lý tòa nhà.

• Các ứng dụng yêu cầu ghi nhận và lưu trữ dữ liệu quá trình liên tục.

Thông số kỹ thuật chính

Đầu vào

• Số kênh đầu vào: 1 – 48 kênh

• Hỗ trợ tín hiệu:

  • Thermocouple: K, S, B, E, J, T, R, N...

  • RTD: Pt100, Cu50, Cu53, BA1, BA2...

  • Dòng điện DC: 4-20 mA, 0-10 mA, 0-20 mA

  • Điện áp DC: 0-5 V, 1-5 V, 0-10 V, 20 mV, 100 mV

  • Tần số: 1 Hz – 5 kHz

  • Điện trở: 0-175 Ω, 0-400 Ω

Hiệu suất đo

• Độ chính xác: ±0.15% Span

• Thời gian đáp ứng: 50 ms

• Chu kỳ cập nhật màn hình: 1 giây

• Tốc độ ghi dữ liệu: 1 – 1800 giây/lần

Ngõ ra

• Analog Output: 4-20 mA, tối đa 8 kênh

• Relay Output: tối đa 24 điểm, 3 A / 250 VAC

• Nguồn phụ trợ: 24 VDC, tối đa 6 điểm, 60 mA

Hiển thị

• Màn hình LCD màu 10.4 inch

• Hiển thị:

  • Giá trị số

  • Trend

  • Bargraph

  • Totalizer

  • Alarm

  • Circular Display

• Hỗ trợ 66 đơn vị kỹ thuật khác nhau

Lưu trữ dữ liệu

• Bộ nhớ trong: 500 MB

• Lưu trữ ngoài:

  • USB Flash Drive tối đa 32 GB

  • SD Card tối đa 32 GB

• Chế độ lưu:

  • Dữ liệu mới ghi đè dữ liệu cũ

• Khả năng lưu trữ:

  • 144 giờ (48 kênh, 1 mẫu/giây)

  • Lên đến 355 năm (8 kênh, 1 mẫu/5 giờ)

Truyền thông

• RS232

• RS485 (Modbus RTU)

• Ethernet

Điều kiện vận hành

• Nguồn cấp: 85 – 260 VAC, 50/60 Hz

• Công suất tiêu thụ: ≤ 20 W

• Nhiệt độ môi trường: -10 đến 60°C

• Độ ẩm môi trường: 10 – 85% RH

• Cấp bảo vệ: IP54

Kích thước và lắp đặt

• Kích thước: 288 × 288 × 254 mm

• Trọng lượng: tối đa 7.5 kg

ARC1000 Series là giải pháp ghi dữ liệu công nghiệp toàn diện, giúp doanh nghiệp giám sát tập trung, lưu trữ an toàn và quản lý hiệu quả các thông số vận hành quan trọng, đáp ứng yêu cầu số hóa và tự động hóa trong các nhà máy hiện đại.
