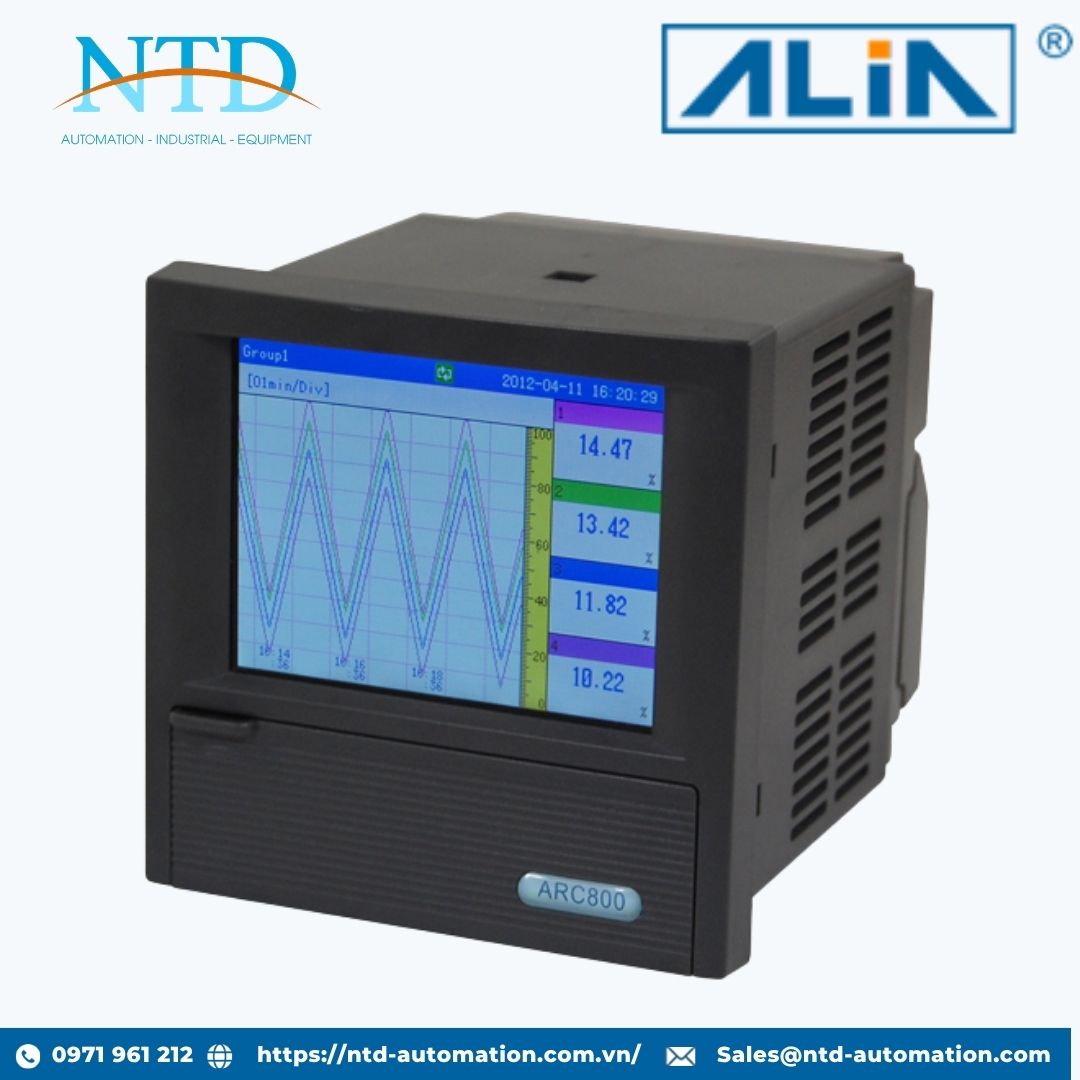

Bộ ghi dữ liệu không giấy series ARC800 ALIA

ARC800 Series là bộ ghi dữ liệu không giấy nhỏ gọn được phát triển dựa trên công nghệ hiện đại, đáp ứng nhu cầu giám sát, hiển thị và lưu trữ dữ liệu trong nhiều ứng dụng công nghiệp. Với thiết kế chuẩn DIN 96 × 96 mm, thiết bị phù hợp cho các hệ thống có không gian lắp đặt hạn chế nhưng vẫn yêu cầu khả năng ghi nhận dữ liệu chính xác và liên tục.

Được trang bị màn hình TFT LCD màu 3.5 inch cùng khả năng hỗ trợ nhiều loại tín hiệu đầu vào, ARC800 Series cho phép thu thập và hiển thị đồng thời các thông số như nhiệt độ, áp suất, lưu lượng, mức, tín hiệu điện và dữ liệu truyền thông Modbus RTU. Thiết bị hỗ trợ tối đa 4 kênh đầu vào, phù hợp cho các hệ thống giám sát quy mô nhỏ và trung bình.

ARC800 Series tích hợp bộ nhớ trong 4 MB cùng khả năng sao lưu dữ liệu qua USB Flash Drive hoặc thẻ SD, giúp người dùng dễ dàng lưu trữ, truy xuất và phân tích dữ liệu vận hành trên máy tính. Với độ chính xác cao, giao diện thân thiện và khả năng truyền thông linh hoạt, thiết bị là giải pháp lý tưởng cho các ứng dụng tự động hóa, quản lý năng lượng và giám sát quá trình sản xuất.

Tính năng nổi bật

• Thiết kế chuẩn DIN 96 × 96 mm nhỏ gọn, tiết kiệm không gian lắp đặt.

• Màn hình TFT LCD màu 3.5 inch độ phân giải 320 × 240 pixel.

• Hỗ trợ tối đa 4 kênh đầu vào đa năng.

• Độ chính xác cao lên đến ±0.15% giá trị đo.

• Hỗ trợ nhiều loại tín hiệu đầu vào như T/C, RTD, dòng điện, điện áp, tần số, điện trở và RS485 Modbus.

• Tích hợp bộ nhớ trong 4 MB cho khả năng lưu trữ dữ liệu dài hạn.

• Hỗ trợ sao lưu dữ liệu qua USB Flash Drive và thẻ SD lên đến 32 GB.

• Hiển thị dữ liệu dưới nhiều dạng: Trend, Digital, Bargraph, Circular, Alarm và Totalizer.

• Hỗ trợ đầu ra Relay, Analog 4-20 mA và nguồn phụ trợ 24 VDC.

• Tích hợp nguồn cấp 24 VDC cho cảm biến và thiết bị 2 dây.

• Hỗ trợ giao tiếp RS232 và RS485 Modbus RTU.

• Xuất dữ liệu sang định dạng Excel để phân tích và lưu trữ.

• Bảo vệ tham số bằng mật khẩu 6 chữ số.

• Dữ liệu cài đặt được lưu trong EEPROM với tuổi thọ trên 10 năm.

Ứng dụng tiêu biểu

• Giám sát nhiệt độ, áp suất và lưu lượng trong dây chuyền sản xuất.

• Hệ thống xử lý nước và nước thải.

• Hệ thống HVAC và quản lý tòa nhà.

• Máy móc OEM và tủ điều khiển công nghiệp.

• Hệ thống năng lượng và lò hơi.

• Phòng thí nghiệm và thiết bị nghiên cứu.

• Các ứng dụng yêu cầu ghi dữ liệu và theo dõi quá trình liên tục.

Thông số kỹ thuật chính

Đầu vào

• Số kênh đầu vào: 1 – 4 kênh

• Hỗ trợ tín hiệu:

  • Thermocouple: K, S, B, E, J, T, R, N...

  • RTD: Pt100, Cu50, Cu53, BA1, BA2

  • Dòng điện DC: 4-20 mA, 0-10 mA, 0-20 mA

  • Điện áp DC: 0-5 V, 1-5 V, 20 mV, 100 mV

  • Tần số: 1 Hz – 5 kHz

  • Điện trở: 0-400 Ω

  • RS485 (Modbus RTU)

Hiệu suất đo

• Độ chính xác: ±0.15% Span

• Thời gian đáp ứng: 50 ms

• Chu kỳ cập nhật màn hình: 1 giây

• Tần suất ghi dữ liệu: 1 – 1800 giây/lần

Ngõ ra

• Analog Output:

  • 4-20 mA

  • 1 kênh

  • Tải tối đa 750 Ω

• Relay Output:

  • 2 điểm

  • 3 A / 250 VAC

• Nguồn phụ trợ:

  • 24 VDC

  • 60 mA

  • 1 điểm

• Ngõ vào số:

  • Tối đa 2 điểm

Hiển thị

• Màn hình LCD màu 3.5 inch

• Hiển thị:

  • Trend

  • Digital

  • Circular

  • Alarm

  • Bargraph

  • Totalizer

• Hỗ trợ 66 đơn vị kỹ thuật

• Hiển thị số 4½ digit lập trình được

Lưu trữ dữ liệu

• Bộ nhớ trong: 4 MB

• Bộ nhớ ngoài:

  • USB Flash Drive tối đa 32 GB

  • SD Card tối đa 32 GB

• Chế độ lưu:

  • Dữ liệu mới ghi đè dữ liệu cũ khi bộ nhớ đầy

• Khả năng lưu trữ:

  • 72 giờ (4 kênh, 1 mẫu/giây)

  • Lên đến 118 năm (1 kênh, 1 mẫu/giờ)

Truyền thông

• RS232

• RS485 (Modbus RTU)

Điều kiện vận hành

• Nguồn cấp:

  • 85 – 260 VAC, 50/60 Hz

  • 24 VDC

• Công suất tiêu thụ:

  • ≤ 10 W

• Nhiệt độ môi trường:

  • -10 đến 60°C

• Độ ẩm môi trường:

  • 10 – 85% RH

• Cấp bảo vệ:

  • NEMA 3 / IP54

Kích thước và trọng lượng

• Kích thước:

  • 96 × 96 × 110 mm

• Trọng lượng:

  • Tối đa 0.5 kg

ARC800 Series là giải pháp ghi dữ liệu không giấy nhỏ gọn, hiệu quả và kinh tế, giúp doanh nghiệp giám sát, lưu trữ và quản lý dữ liệu quá trình một cách chính xác, đồng thời tối ưu không gian lắp đặt và chi phí đầu tư hệ thống.
