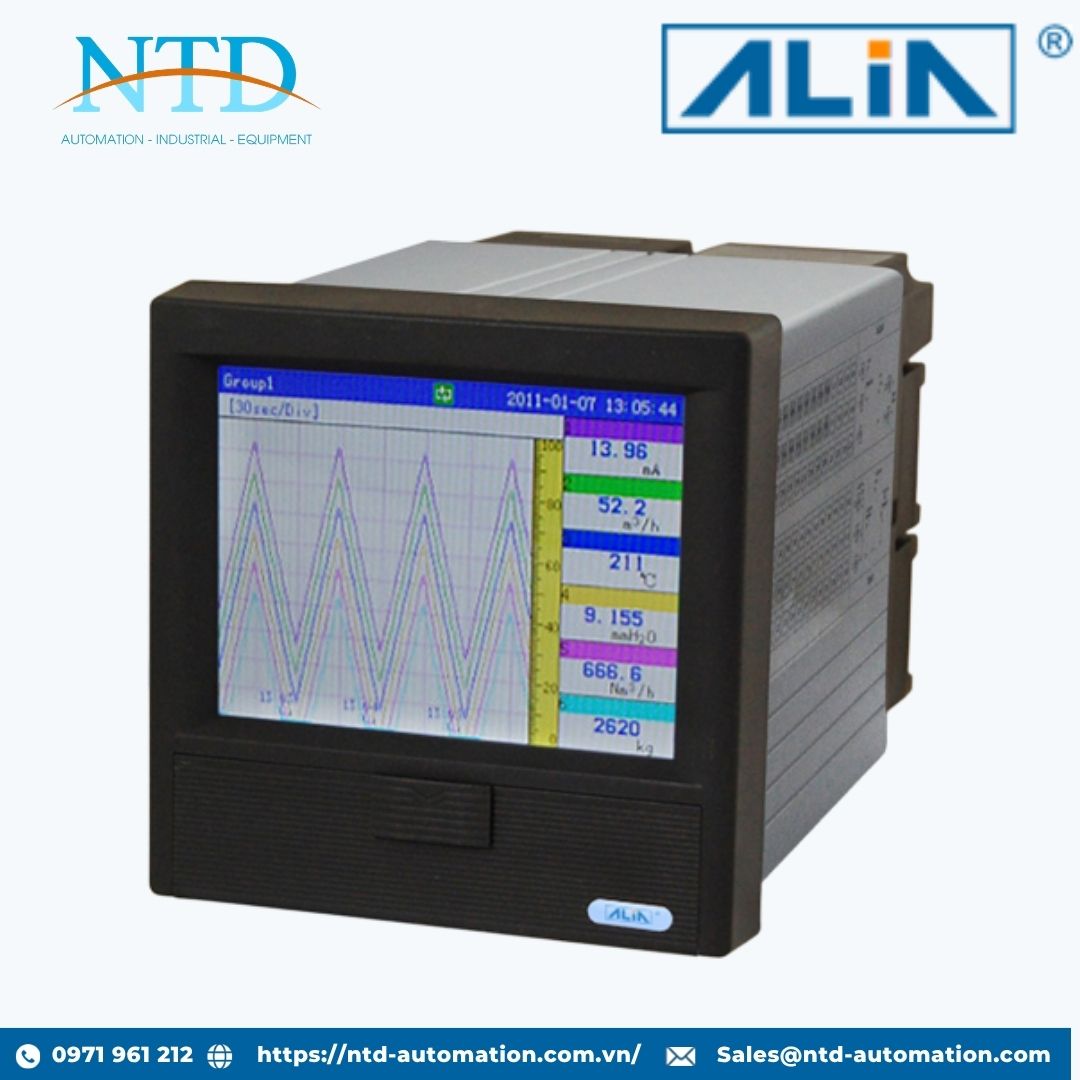

Bộ ghi dữ liệu không giấy Series ARC900 ALIA

ARC900 Series là bộ ghi dữ liệu không giấy thế hệ mới được thiết kế để thu thập, hiển thị, lưu trữ và quản lý dữ liệu quá trình trong các hệ thống tự động hóa công nghiệp. Với thiết kế nhỏ gọn chuẩn DIN 144 × 144 mm, thiết bị mang đến giải pháp giám sát tập trung nhiều tín hiệu đo lường trên cùng một màn hình, giúp thay thế hiệu quả các bộ ghi giấy truyền thống cồng kềnh, tốn diện tích và chi phí vận hành.

Được trang bị màn hình TFT LCD màu 5.6 inch cùng khả năng xử lý đa kênh, ARC900 Series hỗ trợ tối đa 16 kênh đầu vào với nhiều loại tín hiệu khác nhau như nhiệt độ, áp suất, lưu lượng, mức, tín hiệu dòng điện, điện áp và tần số. Thiết bị cho phép hiển thị dữ liệu theo nhiều dạng như biểu đồ xu hướng (Trend), biểu đồ cột (Bargraph), giá trị số (Digital), tổng lưu lượng (Totalizer) và cảnh báo (Alarm), giúp người vận hành dễ dàng theo dõi trạng thái hệ thống theo thời gian thực.

ARC900 Series tích hợp bộ nhớ trong 128 MB và hỗ trợ sao lưu dữ liệu qua USB hoặc thẻ SD, cho phép lưu trữ lịch sử vận hành dài hạn và xuất dữ liệu sang định dạng Excel để phục vụ phân tích, báo cáo và truy xuất dữ liệu một cách thuận tiện.

Tính năng nổi bật

• Thiết kế chuẩn DIN 144 × 144 mm, tiết kiệm không gian lắp đặt.

• Màn hình TFT LCD màu 5.6 inch, độ phân giải 320 × 240 pixel.

• Hỗ trợ tối đa 16 kênh đầu vào trên cùng một thiết bị.

• Độ chính xác cao lên đến ±0.15% giá trị đo.

• Tích hợp bộ nhớ trong 128 MB phục vụ lưu trữ dữ liệu dài hạn.

• Hỗ trợ sao lưu dữ liệu qua USB Flash Drive và thẻ nhớ SD.

• Hiển thị đồng thời nhiều dạng dữ liệu: Trend, Digital, Bargraph, Circular, Alarm và Totalizer.

• Hỗ trợ đa dạng tín hiệu đầu vào cho hầu hết các ứng dụng công nghiệp.

• Tối đa 12 ngõ ra Relay, 4 ngõ ra Analog 4-20 mA và 4 ngõ ra nguồn 24 VDC.

• Tích hợp nguồn phụ trợ 24 VDC cho cảm biến và thiết bị 2 dây.

• Hỗ trợ giao tiếp RS232, RS485 Modbus và Ethernet.

• Dữ liệu có thể xuất sang định dạng Excel để phân tích trên máy tính.

• Bảo vệ cài đặt bằng mật khẩu 6 chữ số.

• Thông số vận hành được lưu trong EEPROM với tuổi thọ lưu trữ trên 10 năm.

• Tùy chọn bù nhiệt độ và áp suất cho các ứng dụng đo lưu lượng và năng lượng.

Ứng dụng tiêu biểu

• Giám sát nhiệt độ, áp suất và lưu lượng trong nhà máy công nghiệp.

• Hệ thống lò hơi, HVAC và quản lý năng lượng.

• Nhà máy thực phẩm, đồ uống và dược phẩm.

• Nhà máy hóa chất, dầu khí và hóa dầu.

• Hệ thống xử lý nước và nước thải.

• Trạm quan trắc môi trường và phòng thí nghiệm.

• Dây chuyền sản xuất yêu cầu lưu trữ và truy xuất dữ liệu liên tục.

Thông số kỹ thuật chính

Đầu vào

• Số kênh đầu vào: 1 – 16 kênh

• Hỗ trợ tín hiệu:

  • Thermocouple: K, S, B, E, J, T, R, N...

  • RTD: Pt100, Cu50, Cu53, BA1, BA2

  • Dòng điện DC: 4-20 mA, 0-10 mA, 0-20 mA

  • Điện áp DC: 0-5 V, 1-5 V, 0-10 V, 20 mV, 100 mV

  • Tần số: 1 Hz – 5 kHz

  • Điện trở: 0-175 Ω, 0-400 Ω

Hiệu suất đo

• Độ chính xác: ±0.15% Span

• Thời gian đáp ứng: 50 ms

• Chu kỳ cập nhật màn hình: 1 giây

• Chu kỳ ghi dữ liệu: 1 – 1800 giây/lần

Ngõ ra

• Analog Output:

  • 4-20 mA, tối đa 4 kênh

• Relay Output:

  • Tối đa 12 điểm

  • 3 A / 250 VAC

• Nguồn phụ trợ:

  • 24 VDC

  • 65 mA

  • Tối đa 4 điểm

• Ngõ vào số:

  • Tối đa 2 điểm

Hiển thị

• Màn hình LCD màu 5.6 inch

• Hiển thị:

  • Trend

  • Digital

  • Circular

  • Alarm

  • Bargraph

  • Totalizer

• Hỗ trợ 66 đơn vị kỹ thuật khác nhau

• Hiển thị số 4½ digit lập trình được

Lưu trữ dữ liệu

• Bộ nhớ trong: 128 MB

• Bộ nhớ ngoài:

  • USB Flash Drive tối đa 32 GB

  • SD Card tối đa 32 GB

• Chế độ lưu:

  • Dữ liệu mới ghi đè dữ liệu cũ khi bộ nhớ đầy

• Khả năng lưu trữ:

  • 120 giờ (16 kênh, 1 mẫu/giây)

  • Lên đến 789 năm (1 kênh, 1 mẫu/giờ)

Truyền thông

• RS232

• RS485 (Modbus RTU)

• Ethernet

Điều kiện vận hành

• Nguồn cấp:

  • 85 – 260 VAC

  • 50/60 Hz

• Công suất tiêu thụ:

  • ≤ 20 W

• Nhiệt độ môi trường:

  • -10 đến 60°C

• Độ ẩm môi trường:

  • 10 – 85% RH

• Cấp bảo vệ:

  • NEMA 3 / IP54

Kích thước và trọng lượng

• Kích thước:

  • 144 × 144 × 219 mm

• Trọng lượng:

  • Tối đa 2.6 kg

ARC900 Series là giải pháp ghi dữ liệu công nghiệp mạnh mẽ và kinh tế, phù hợp cho các ứng dụng yêu cầu giám sát đa thông số, lưu trữ dữ liệu dài hạn và tích hợp vào hệ thống điều khiển tự động, giúp nâng cao hiệu quả vận hành và quản lý sản xuất.
