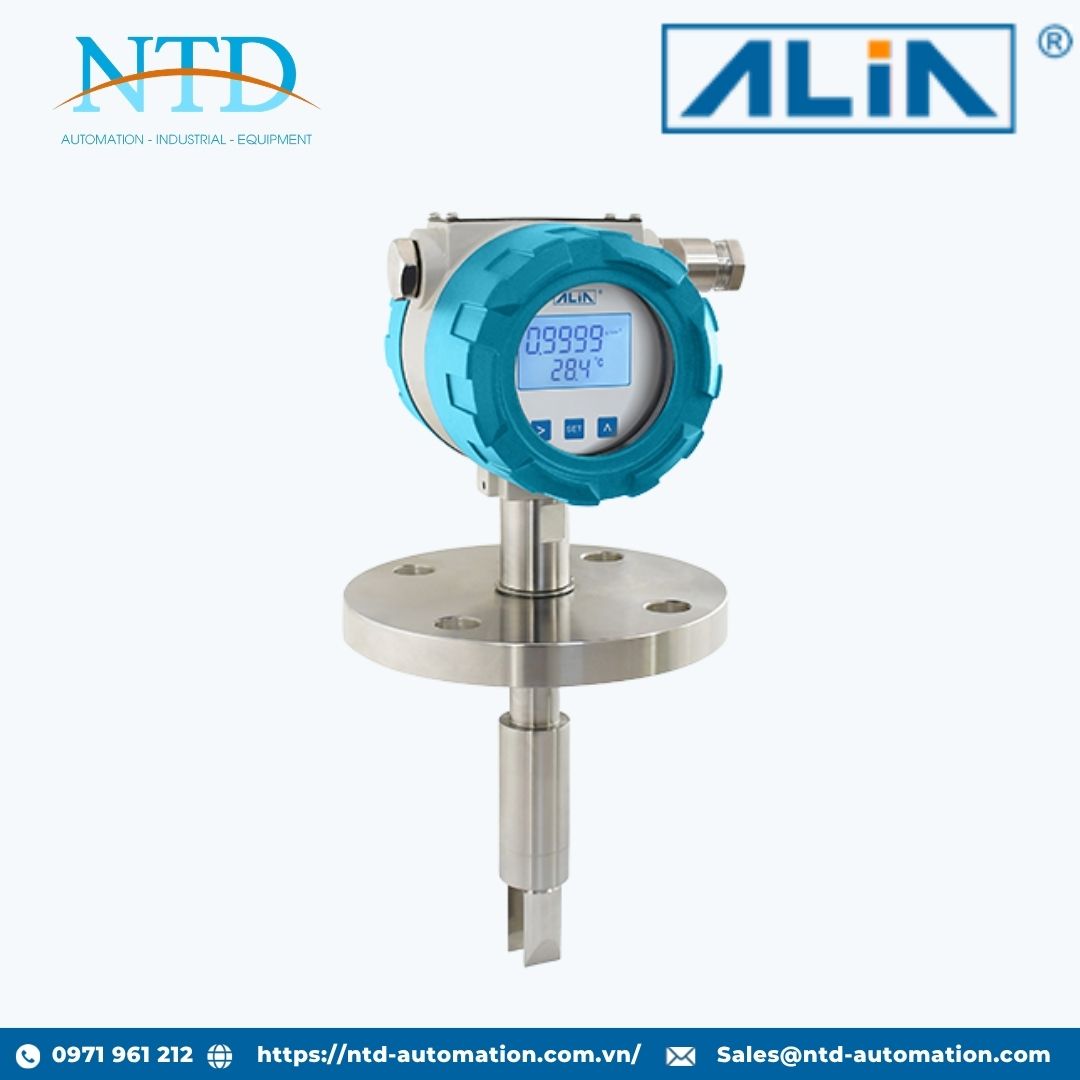

Đồng hồ đo tỷ trọng dạng rung âm thoa Series AVD600 ALIA

AVD600 Series là thiết bị đo tỷ trọng và nồng độ chất lỏng trực tuyến được thiết kế dựa trên nguyên lý rung âm thoa (Tuning Fork Vibration), mang lại độ chính xác cao, độ ổn định vượt trội và khả năng hoạt động tin cậy trong các môi trường công nghiệp khắc nghiệt. Thiết bị xác định tỷ trọng của chất lỏng bằng cách đo sự thay đổi tần số dao động của cảm biến âm thoa khi tiếp xúc với môi chất, từ đó tính toán chính xác giá trị mật độ hoặc nồng độ của dung dịch.

Cảm biến được tích hợp đầu đo nhiệt độ PT100, cho phép tự động bù nhiệt nhằm đảm bảo độ chính xác đo lường trong điều kiện nhiệt độ thay đổi. AVD600 Series đặc biệt phù hợp cho các ứng dụng giám sát và điều khiển quy trình sản xuất mà tỷ trọng hoặc nồng độ là thông số quan trọng, chẳng hạn như ngành hóa chất, thực phẩm, đồ uống, dược phẩm, xử lý nước và dầu khí.

Nhờ thiết kế tối ưu, thiết bị có khả năng đo chính xác ngay cả trong môi trường có bọt khí, cặn bám hoặc chứa lượng nhỏ hạt rắn lơ lửng. Đồng thời, việc lắp đặt và bảo trì đơn giản giúp giảm chi phí vận hành và nâng cao hiệu quả sản xuất.

Tính năng nổi bật

• Đo liên tục tỷ trọng và nồng độ chất lỏng với độ chính xác cao.

• Ứng dụng vi mạch công nghiệp hiệu năng cao, khả năng chống nhiễu vượt trội.

• Kết quả đo không bị ảnh hưởng bởi độ nhớt, áp suất hoặc độ dẫn điện của môi chất.

• Tích hợp cảm biến nhiệt độ PT100 giúp tự động bù nhiệt độ.

• Hỗ trợ đo nồng độ theo bảng tương quan tỷ trọng – nồng độ của từng loại dung dịch.

• Thiết kế Plug & Play, dễ dàng lắp đặt và đưa vào vận hành.

• Hỗ trợ hiệu chuẩn tại hiện trường.

• Đầu ra tín hiệu 4-20 mA và giao tiếp RS485 Modbus thuận tiện cho hệ thống điều khiển tự động.

• Nhiều tùy chọn vật liệu tiếp xúc môi chất như SS316L, Hastelloy C22, PTFE phù hợp với môi trường ăn mòn.

• Thiết kế âm thoa tối ưu giúp hạn chế ảnh hưởng của bọt khí, cặn bám và huyền phù chứa hạt rắn.

• Có các phiên bản lắp chèn (Insertion), nhúng (Immersion) và bộ chuyển đổi tách rời đáp ứng nhiều yêu cầu lắp đặt khác nhau.

Ứng dụng tiêu biểu

• Giám sát nồng độ hóa chất trong quá trình pha trộn.

• Đo tỷ trọng axit, kiềm và dung môi công nghiệp.

• Kiểm soát nồng độ đường trong ngành thực phẩm và đồ uống.

• Đo nồng độ dung dịch CIP trong hệ thống vệ sinh tự động.

• Giám sát dung dịch trong ngành dược phẩm và hóa mỹ phẩm.

• Theo dõi mật độ bùn và huyền phù trong hệ thống xử lý nước thải.

• Kiểm soát chất lượng sản phẩm trong ngành dầu khí và hóa dầu.

Thông số kỹ thuật chính

• Nguyên lý đo: Rung âm thoa (Fork Vibration)

• Dải đo tỷ trọng: 0 – 3.0 g/cm³

• Dải đo nồng độ: 0 – 100%

• Độ chính xác: ±0.2% Span hoặc ±0.001 g/cm³

• Độ phân giải: 0.0001 g/cm³

• Độ lặp lại: ±0.0002 g/cm³

• Dải độ nhớt: 0 – 500 cP (tiêu chuẩn), tùy chọn đến 2000 cP

• Nhiệt độ quá trình: -30 đến 150°C

• Áp suất tối đa:

  • Kiểu mặt bích: 20 MPa

  • Kiểu ren: 10 MPa

  • Tri-Clamp / Nhúng: 1.0 MPa

• Chiều sâu lắp đặt: 150 – 6000 mm

• Vật liệu cảm biến: SS304, SS316L, Hastelloy C22, SS316L phủ PTFE

• Kết nối quá trình:

  • Ren G1-1/4"

  • Tri-Clamp 1-1/4"

  • Mặt bích DIN / ANSI / JIS

• Cảm biến nhiệt độ tích hợp: PT100 Class B

• Nguồn cấp: 24 VDC ±15%

• Công suất tiêu thụ: ≤ 2 W

• Cấp bảo vệ: IP67, IP68 (phiên bản nhúng)

• Chống cháy nổ: Ex d IIC T6

• Vật liệu vỏ: Hợp kim nhôm

Hiển thị và truyền thông

• Màn hình LCD có đèn nền 2.1 inch.

• Hiển thị đồng thời:

  • Tỷ trọng

  • Nồng độ

  • Nhiệt độ

• Hiển thị 5 số cho tỷ trọng và 4 số cho nồng độ.

• Đầu ra analog: 4-20 mA.

• Giao tiếp: RS485 (Modbus RTU).

• Tùy chọn giao tiếp HART.

• 3 phím lập trình tích hợp bên trong thiết bị.

AVD600 Series là giải pháp đo tỷ trọng và nồng độ trực tuyến đáng tin cậy cho các quy trình công nghiệp hiện đại, giúp tối ưu hóa chất lượng sản phẩm, kiểm soát quy trình hiệu quả và giảm thiểu chi phí vận hành.
